Коннектор RJ45: Все, что вам нужно знать

Коннектор RJ45 – это универсальный стандартный разъем для сетевых кабелей, который широко используется в компьютерных сетях для подключения компьютеров, маршрутизаторов, коммутаторов и других сетевых устройств. В этой статье мы рассмотрим основные характеристики коннектора RJ45 и его применение в современных сетях.

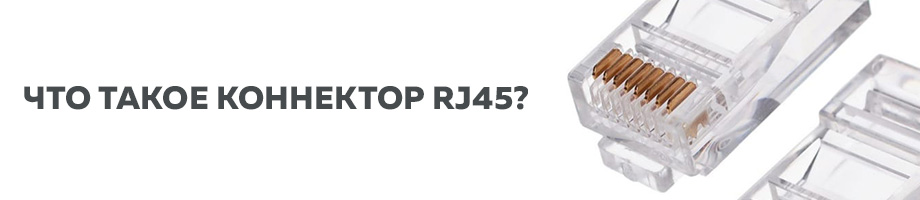

Что такое коннектор RJ45?
Коннектор RJ45 – это разъем для Ethernet-кабелей, который обеспечивает передачу данных между компьютерами и другими устройствами в локальных сетях. RJ45 является сокращением от Registered Jack 45, и это означает, что это зарегистрированный стандарт разъема, который был разработан в США для сетевых кабелей.

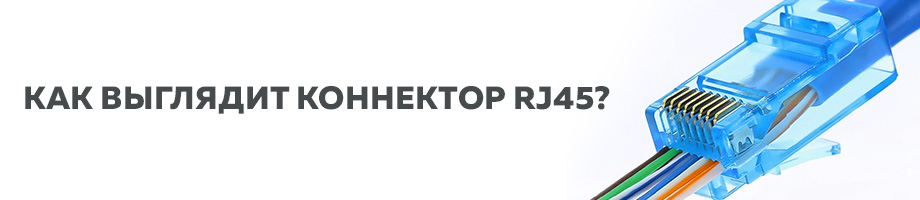

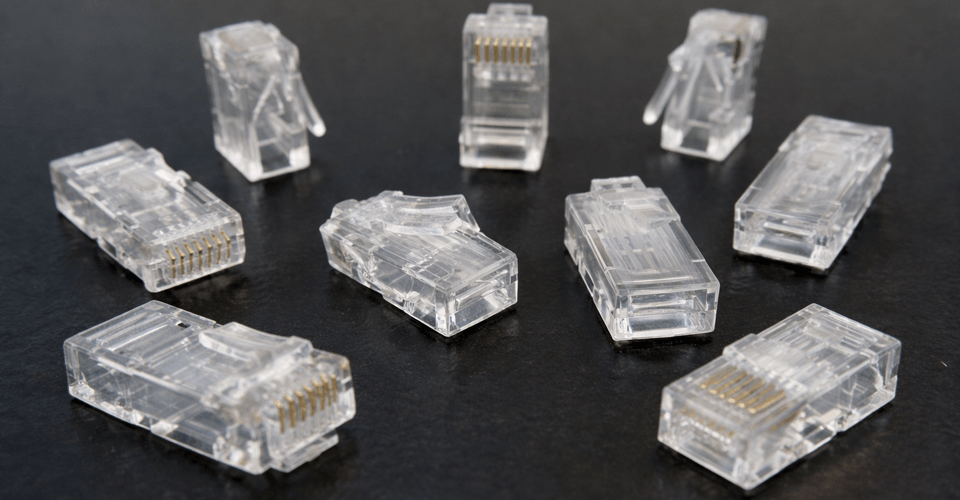

Как выглядит коннектор RJ45?

Коннектор RJ45 имеет прямоугольную форму и состоит из восьми металлических контактов. Обычно, для создания соединения используется пара таких разъемов, которые подсоединяются к двум концам Ethernet-кабеля.

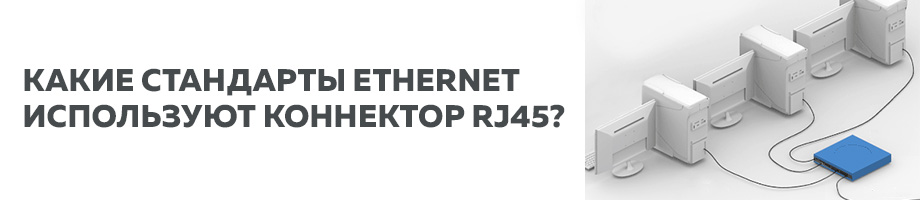

Какие стандарты Ethernet используют коннектор RJ45?

Существует несколько стандартов Ethernet, которые используют коннектор RJ45. Наиболее распространенные стандарты это 10BASE-T, 100BASE-TX и 1000BASE-T. 10BASE-T является первым стандартом Ethernet, который использует коннектор RJ45 и обеспечивает скорость передачи данных в 10 Мбит/с. Стандарт 100BASE-TX использует этот же разъем, но обеспечивает скорость передачи данных в 100 Мбит/с, а стандарт 1000BASE-T может обеспечить скорость передачи данных в 1 Гбит/с.

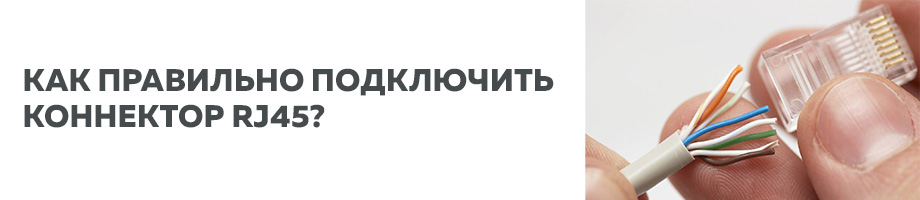

Правильное подключение коннектора RJ45 к Ethernet-кабелю может быть сложной задачей для новичков, но в целом процесс достаточно простой. Для этого нужно сначала расположить провода в нужном порядке, затем обрезать их, чтобы они имели одинаковую длину, и затем закрепить провода внутри коннектора при помощи инструмента для сборки RJ45. Важно отметить, что правильный порядок проводов может быть различным в зависимости от типа используемого сетевого стандарта.

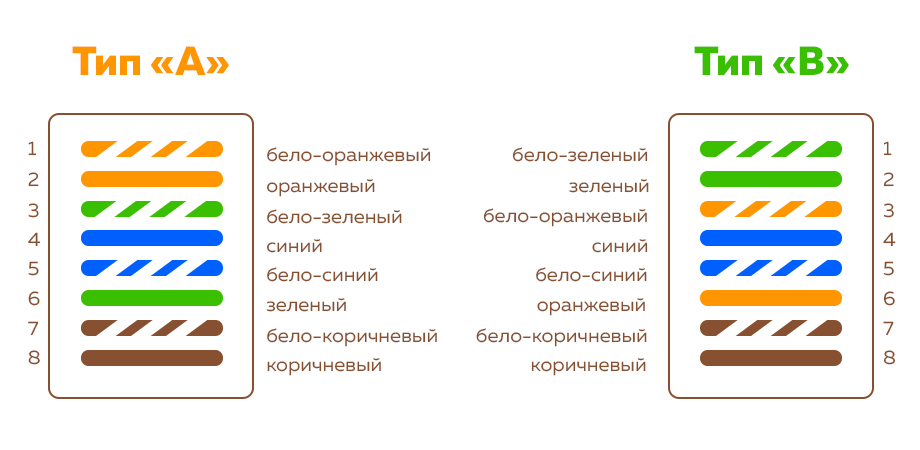

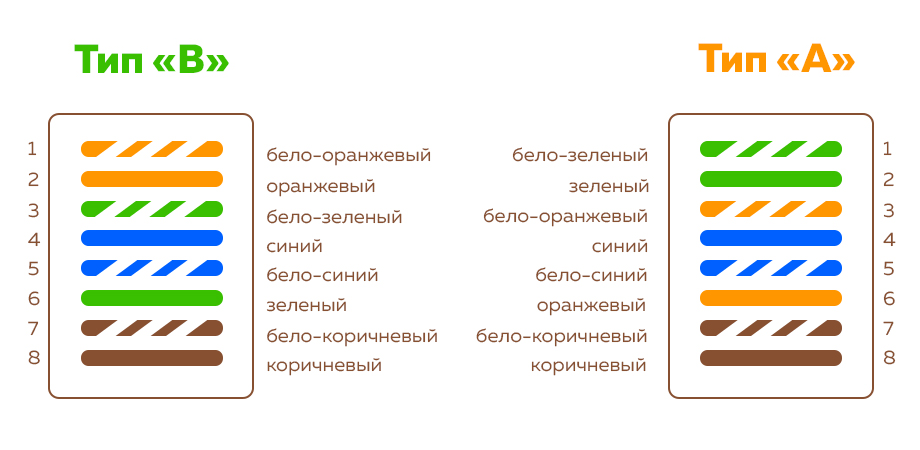

Схема подключения витой пары

При подключении сетевого кабеля к RJ45-коннектору необходимо убедиться, что провода выступают достаточно далеко от коннектора и их порядок соответствует используемому сетевому стандарту. Затем провода необходимо аккуратно вставить в контактные отверстия коннектора и с помощью специального инструмента (кримпера) плотно прижать провода к контактным зажимам коннектора. После того как провода были прижаты к контактным зажимам, необходимо убедиться в правильности соединения проводов. Для этого можно использовать тестер сетевых кабелей. Если соединение проводов было выполнено правильно, то тестер должен показать, что все восемь жил кабеля проходят без перебоев от одного конца к другому.

 Важно отметить, что качество сетевых кабелей и RJ45-коннекторов имеет огромное значение для стабильной и надежной работы сети. При выборе сетевых кабелей и коннекторов необходимо обращать внимание на их качество и соответствие используемому сетевому стандарту. Кроме того, при установке сетевых кабелей и RJ45-коннекторов необходимо соблюдать технику безопасности, чтобы избежать риска поражения электрическим током или повреждения оборудования.

Еще одним важным аспектом при работе с RJ45-коннекторами является правильное и аккуратное снятие изоляции с проводов. Для этого можно использовать специальные инструменты, например, кримперы или ножи для снятия изоляции. Не рекомендуется использовать обычные ножницы или другие инструменты, которые могут повредить провода или изоляцию. Также важно убедиться, что провода правильно расположены в коннекторе, согласно используемому стандарту. Для этого можно использовать специальные кабель-тестеры, которые проверят правильность соединения проводов.

 В случае необходимости замены RJ45-коннекторов на уже установленных сетевых кабелях, необходимо убедиться, что замена производится на конце кабеля, а не в середине. Также необходимо убедиться, что замененный коннектор соответствует используемому сетевому стандарту.

В заключение, RJ45-коннекторы являются неотъемлемой частью современных сетей и играют важную роль в обеспечении стабильной и надежной работы сети. Правильный выбор кабелей и коннекторов, их установка и соблюдение правил безопасности помогут избежать многих проблем при работе с сетевым оборудованием.
