Защитное модульное оборудование от Schneider Electric

Большое количество используемого электрооборудования является причиной аварийных ситуаций, которые возникают вследствие стремительного увеличения нагрузок.

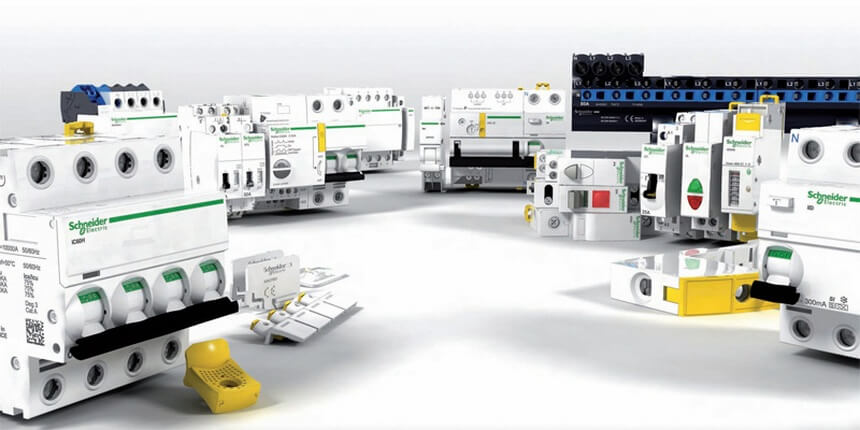

Модульное оборудование от производителя Schneider Electric

Модульное оборудование (защитно-коммутационное) – основной способ защиты электрической сети. Более глубокими знаниями о данного рода устройствах владеют лишь профессиональные электрики. Таким образом, один из пяти простых граждан нашей страны, осуществляющих, например, замену розетки в доме, ничего не знает о защитном модульном оборудовании и особенностях его применения. Около половины потребителей (45%) не имеют информации о том, какие приборы присутствуют в их квартирах и домах. К данным результатам пришло независимое агентство «Ромир» по итогам проведения исследований в крупнейших городах нашей страны за 2015 год.

Таким образом, к выбору модульного оборудования российские потребители относятся несерьезно. Как следствие, электрические сети в жилых помещениях характеризуются низкой степенью защищенности. На сегодняшний день защита от коротких замыканий присутствует практически в 90% домов, квартир, коттеджей – это базовый тип защиты построек. При этом защиты от поражений электротоком, а также защиты от возникновения пожаров практически нет, в лучшем случае снабжены современные новостройки или же помещения с недавно проведенными ремонтными работами.  Полноценная защита от импульсных перенапряжений присутствует лишь в 1% жилых строений в России.

Модульное оборудование для защиты от коротких замыканий от производителя Schneider Electric

Состояние перегрузки электрической сети возникает в ситуации, когда по ней протекает ток, который значительно превышает номинальный показатель. То есть, сеть не справляется с нагрузкой, на которую рассчитана. Например, подобная ситуация может возникнуть в случае, если в помещении одновременно подключено к электросети несколько мощных устройств, которые значительно превышают пропускную способность. В итоге, изоляционный материал проводов плавится, а это приводит к короткому замыканию.

В состоянии перегрузки электрической сети номинальный показатель тока может быть превышен в полтора-два раза, а при коротких замыкания - в 10-100 раз больше. Короткие замыкания должны быть ликвидированы в максимально короткие сроки во избежание возгораний.

С целью осуществления защиты от высоковольтных токов короткого замыкания и от перегрузок сети используются такое модульное оборудование, как автоматические выключатели («автоматы»).

ВАЖНО: эксплуатация электросети без вышеупомянутых защитного модульного оборудования запрещена.

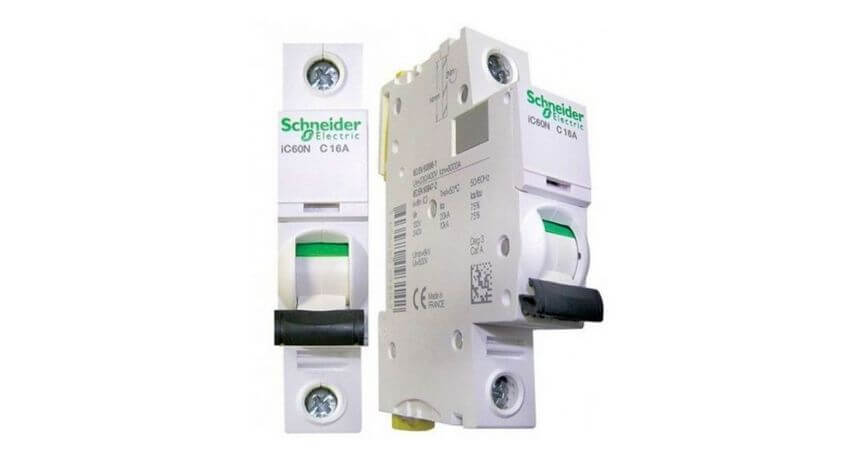

Современные автоматические выключатели – высокотехнологичное устройство, обладающее большим числом вспомогательных функций. Хорошим примером является автоматический выключатель IC 60 Acti 9 от Schneider Electric. Данная модель имеет в своей конструкции указатель аварийного срабатывания, определяющий отключившийся от сети автомат в момент повреждения. Данная особенность позволяет незамедлительно принять меры по устранению чрезвычайной ситуации. Автоматический выключатель IC 60 Acti 9 от производителя Schneider Electric обладает высокими техническими характеристиками, которые вывели устройство на первые позиции среди своих аналогов и сделали его популярным среди профессионалов.

Модульное оборудование для защиты от поражений электрическим током и от возгораний при повреждении изоляции Schneider Electric

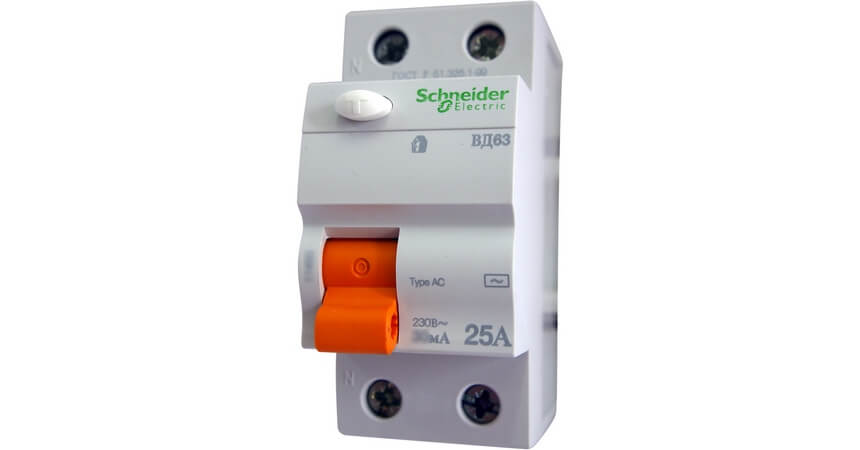

В данной ситуации незаменимым устройством является выключатель дифференциального тока иначе «устройство защитного отключения (УЗО)». Данное модульное оборудование осуществляет защиту от электрического тока при утечке, возникающей, например, в ситуации повреждения изоляционного материала. В подобном случае часть электрического тока выходит через повреждение в изоляции. Особенность заключается в том, что при утечке тока отсутствуют видимые сбои в электрической сети, поскольку данный процесс лишь первоначальный этап в повреждении.

Если данная проблема не будет вовремя и правильно устранена, то итогом станет короткое замыкание или поражение человека током при случайном прикосновении с поверхностью, находящейся под напряжением. Устройства защитного отключения от производителя Schneider Electric являются надежной защитой в подобных ситуациях.

Например, при ремонте электрической розетки вероятность прикосновения с контактом очень большая. Именно в момент прикосновения УЗО моментально отключится, тем самым защитив человека от поражений электрическим током.

ВАЖНО: наличие устройства защитного отключения необходимо в любой электросети и питающей розетке, что прописано в правилах устройства электроустановок (ПУЭ).

От поражения электрическом током и от пожаров защищает такое модульное оборудование, как дифавтоматы – автоматические выключатели дифференциального тока.

Данное оборудование представляет собой совмещение в одной конструкции автоматического выключатели и устройства защитного отключения. Такие устройства обладают способностью защиты от перегрузок и коротких замыканий. Нередко данное оборудование применяется с целью экономии пространства в электрических щитах. Хорошим примером является ситуация, когда в электрощите необходимо установить устройство защитного отключения, занимающего объемы двух модулей (1 модуль=ширина однополюсного автомата, 18мм). В данной ситуации монтируется дифавтомат, совмещающий в себе функции и УЗО, и автоматического выключателя.

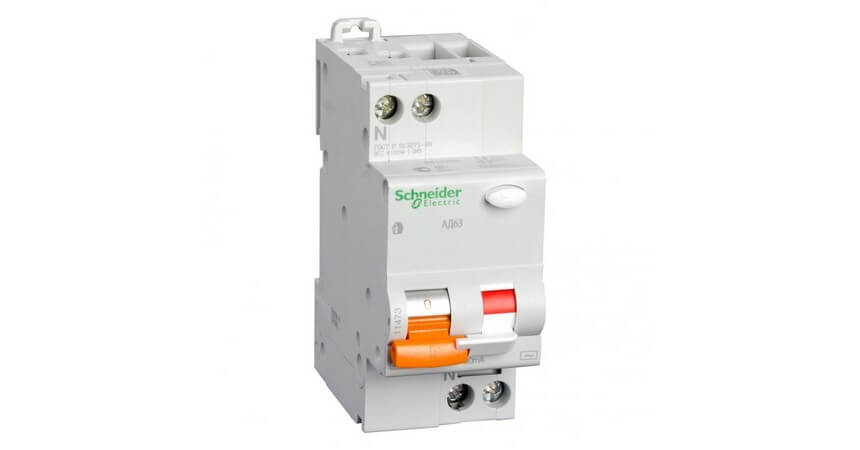

 Schneider Electric имеет в своем ассортименте дифавтомат компактных размеров IDif K из линейки Acti 9, а также прибор АД63 из серии «Домовой». Данные приборы обладают шириной стандартного автомата (18 мм), что делает его самым вместительным и миниатюрным среди своих аналогов.

На сегодняшний день в России устройства защитное модульное оборудование плохо распространено. Но даже несмотря на это прагматичные потребители и ответственные специалисты монтируют данные изделия в жилых и офисных помещениях. Пренебрегать использованием данных устройств крайне неразумно, ведь их стоимость не столь велика, а спасенные жизни не имеют цены.

Важно отметить, что в ситуации отсутствия зануления установка УЗО необходима, поскольку они являются единственной защитой от поражений током.

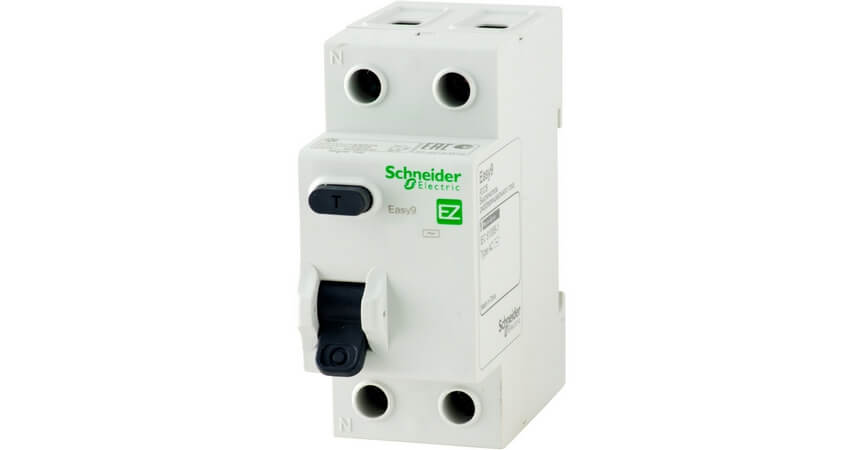

В ассортименте производителя Schneider Electric присутствуют такие модели устройств защитного отключения и дифавтоматов (например, серия Easy 9), которые осуществляют колоссальную защиту при повышении напряжения.

Модульное оборудование для защиты от повышенного напряжения

Повышение напряжения в электросети возникает, как правило, из-за перекоса фаз или же при обрыве нулевого провода. В данных ситуациях показатель напряжения в электрической сети достигает около 300В и более и держится долгое время. Результатом данной аварийной ситуации является сбой в работе всего электрооборудования, подключенного в этот момент времени к электросети. В жилых домах старого типа данные случаи далеко не редкость, а их причиной является износ электрической сети или же их непрофессиональное обслуживание.

Справиться с данной проблемой под силу такому специальному модульному оборудованию, как реле напряжения от Schneider Electric из серии Easy9. Данный прибор в автоматическом режиме отключает питание функционирующих от сети устройств при превышении критического показателя (более 280В) или же при его понижении (менее 150В). При восстановлении оптимального параметра напряжения реле возобновляет работу электрооборудования. Таким образом, реле напряжения – это самое оптимальное решение для загородных домов, дач, коттеджей, поскольку контроль со стороны человека не требуется.

Импульсное перенапряжение – еще один вид опасных аварийных ситуаций в электрической сети.  Их главная особенность состоит в том, что данное явление очень опасно, поскольку характеризуется большим напряжением (до 10 тысяч вольт). Главная причина их возникновения – гроза или функционирование мощного электрооборудования, а также аварийные отключения при обрыве проводов ЛЭП.

Импульсное перенапряжения за короткий период воздействия провоцируют появление серьезных сбоев в функционировании различного электрооборудования, а также его полный выход из рабочего состояния. Например, к данному виду ситуаций относятся перебои в автоматике газового котла, поскольку электроника данного агрегата очень тонко реагирует на подобные воздействия. Модульное оборудование УЗИП (устройство защиты от импульсных перенапряжений) – способ предотвращения данных ситуаций.

Данное устройство снижает перепад в напряжении до оптимального показателя (1000-1300В). УЗИП класса III включают в себя сетевые фильтры, которые защищают самые чувствительные устройства от небольших перепадов в напряжении.

УЗИП класса II монтируются в электрощитах, а также на входе в помещение, обеспечивая защиту от наиболее высоких перепадов.

УЗИП класса I незаменимы в ситуациях с повышенной вероятностью ударов молнией в кабель ЛЭП.

ВАЖНО: автоматические выключатели и устройства защитного отключения не являются защитой от импульсных перенапряжений. Лишь УЗИП способно обеспечить надежную защиту.

Данное устройство понижает перепад в напряжении до оптимального показателя (1000-1300В). УЗИП класса III включают в себя сетевые фильтры, которые защищают самые чувствительные устройства от небольших перепадов в напряжении.

УЗИП класса II монтируются в электрощитах, а также на входе в помещение, обеспечивая защиту от наиболее высоких перепадов.

УЗИП класса I незаменимы в ситуациях с повышенной вероятностью ударов молнией в кабель ЛЭП.

ВАЖНО: автоматические выключатели и устройства защитного отключения не являются защитой от импульсных перенапряжений. Лишь УЗИП способно обеспечить надежную защиту.

Производитель Schneider Electric - лидер современного рынка

Независимое агентство «Ромир», о котором мы говорили в начале нашей статьи, проводило исследование по узнаваемости модульного защитного оборудования на российском рынке. По результатам данного исследования самым популярным является бренд Schneider Electric, технологические возможности которого на сегодняшний день являются наиболее выдающимися и позволяют выпускать модульное оборудование пятого поколения – Acti 9. Новейшие разработки данной компании являются прорывом в области электроснабжения помещений различного предназначения и олицетворяют собой гарантию безопасности и удобной эксплуатации.

Компания Schneider Electric – это производитель электрического оборудования, одним из направлений которого является разработка и изготовления защитных аппаратов (стандартных, дифавтоматов, УЗО, УЗИП и др.). Вся выпускаемая продукция делится по трем ценовым сегментам: высокий, средний и низкий. Иными словами, подобрать необходимое устройство в необходимом вам соотношении цена-качество не составит большого труда.

Торговая сеть "Планета Электрика" в полном ассортименте имеет все выше перечисленные устройства от компании Schneider Electric.
