Витая пара UTP. Категории и виды

Если товару присвоена категория, при покупке часто слышится расхожее: «Нам второй не надо. Только первую!» Такой подход работает во многих случаях, кроме выбора UTP-кабеля: изделия первой категории попросту непригодны для создания современных информационных систем. Такой кабель подходит для телефонных и модемных (вспомнили этот незабываемый звук?) линий. Итак, разбираемся в категориях и видах кабеля.

Что такое витая пара

Витая пара – это разновидность кабеля, в основе которого лежат, как ясно из названия, попарно свитые проводники. С помощью технологии повышается качество связи внутри пар и снижается влияние внешних электромагнитных воздействий. Благодаря надежности и относительно низкой цене, кабели такого типа активно используются при создании проводных локальных сетей.

Три загадочные буквы: UTP

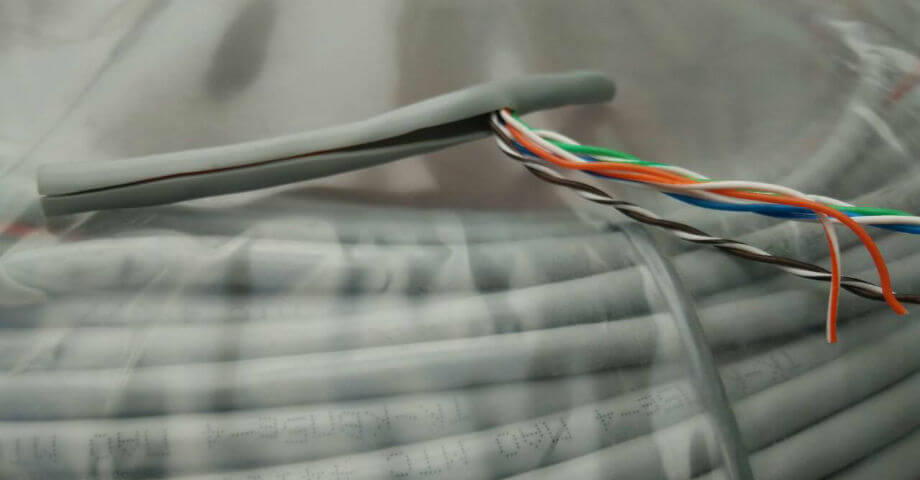

UTP – общепринятая аббревиатура, пришедшая из английского языка и обозначающая неэкранированную витую пару. В качестве основы используются проводники из чистой меди, а также из омедненных стали или алюминия. Металлический провод снабжается изоляционным покрытием из цветного поливинилхлорида, полипропилена или полиэтилена. На наружную оболочку дополнительно наносится маркировка, содержащая информацию о характеристиках и производителе. Главная особенность UTP-кабелей – отсутствие дополнительной изоляции между отдельными парами.

Категории UTP-кабеля

Кабельная продукция разных категорий отличается конструкцией, числом пар и скоростью передачи данных, определяющей сферу применения – от создания телефонных сетей до высокоскоростного интернета.

• Cat1 – это проводник, содержащий только одну витую пару и применяющийся для прокладки телефонных линий.

• Cat2 включает кабели на основе двух пар, способные передавать информацию со скоростью не более 4 Мбит/сек. Изделия категории, в целом устаревшие, иногда используются для телефонной связи.

• Cat3 – четырехпарные кабели, поддерживающие скорость до 10 Мбит/сек.

• Cat4 – проводники на основе 4 пар, применявшиеся в token ring сетях. Передают информацию со скоростью до 16 Мбит/сек. В настоящее время не используются.

• Cat5. Кабель изготавливается на основе четырех витых пар, обеспечивающих скорость передачи до 100 Мбит/сек. с помощью двух пар и до 1000 Мбит/сек. – с помощью четырех.

• Cat5e – представляет собой доработанный кабель категории 5. Обеспечивает аналогичную скорость при меньших габаритах. Наиболее популярен, благодаря балансу цены и рабочих характеристик.

• Cat6 включает кабели, состоящие из четырех пар, передающие данные со скоростью до 10 Гбит/сек на расстояние до 55 метров.

• Cat6a передает информацию с той же максимальной скоростью, что и cat6, но на большие расстояния – до 100 метров.

Виды кабеля UTP

Помимо перечисленных категорий, кабель UTP делится по форме на плоский и круглый. Кроме того, проводники различаются по наличию и типу внешнего экрана:

• UTP (U/UTP) – не имеет ни внутренних, ни наружных экранирующих оболочек;

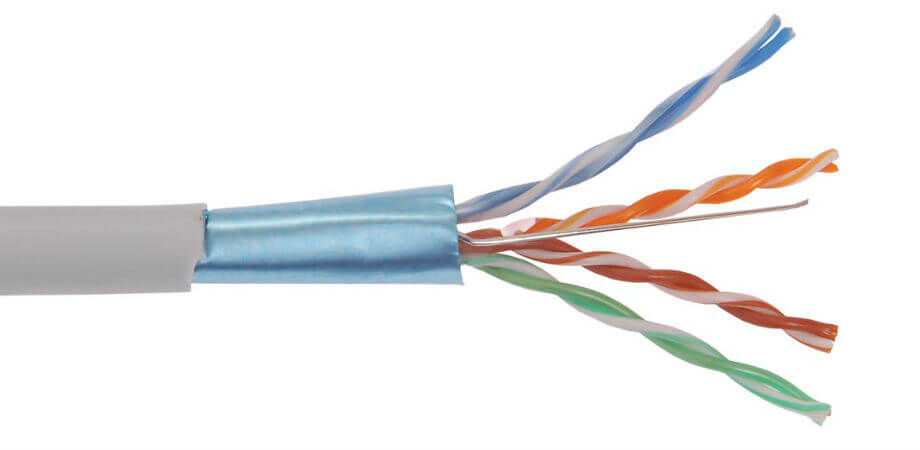

• F/UTP оборудуется общим экраном из фольги;
• S/UTP оснащается специальной оплеткой;
• SF/UTP – оплетка и фольга используются одновременно.
