Виды коммутационных аппаратов ручного управления

Коммутационные аппараты ручного управления принято называть рубильниками. Данные устройства являются самыми простыми и применяются они в электроцепях переменного тока с максимальным напряжением 660В и в электроцепях постоянного тока с максимальным напряжением 440В. Помимо рубильников к коммутационным аппаратам относятся переключатели, пакетные выключатели универсальные переключатели, контроллеры. Все перечисленные устройства, кроме переключателей, используются для включения/отключения электроцепей. Переключатели же применяются, соответственно, для их переключения при номинальном показателе нагрузки.

Рубильники подразделяются на виды, исходя из:

• количества полюсов (однополюсные, двухполюсные, трехполюсные);
• типа управления током (центральная или боковая рукоятка);
• способа присоединения (с лицевой или задней стороны).

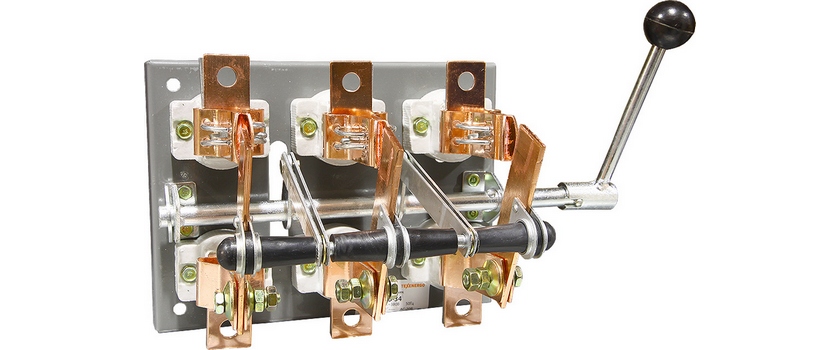

Такие аппараты, как рубильники и переключатели, выпускаются в однополюсном, двухполюсном и трехполюсном исполнении. Для них характерны центральный или рычажной привод, а также переднее и заднее присоединения проводов.

Рубильники, у которых центральная рукоятка, выполняют роль разъединителя. Это подразумевает под собой отключение предварительно обесточенных электроцепей. Если же на рубильнике рукоятка расположена с боку, плюс присутствует рычажной привод, то выполняется роль отключения электроцепи под нагрузкой.

Расшифровка аббревиатур рубильников:

• Буква Р – рубильник;
• 1-ая буква П – переключатель;
• 2-ая буква П – переднее присоединение проводов;
• Б – боковая рукоятка;
• Ц – центральный рычаг;
• Первые цифровые обозначения (1, 2 или3) говорят о количестве полюсов, а вторые - о номинальном токе (1 – это 100А, 2 – 250А, 4 – 400А, 6 – 600А).

В комплектацию рубильников и переключателей, у которых боковая рукоятка и рычажной привод, дугогасительная камера может как входить, так и нет. А вот устройства с центральной рукояткой производятся без дугогасительных камер с наличием искрогасительных контактов.

Губки производятся из такого материала, который отличается пружинящими свойствами. Именно это и обеспечивает плотное прилегание контактных поверхностей ножа к губкам. Плюс ко всему в устройстве обязательно наличие пружин.

Рубильники, подразумевающие работу с большими токами, производятся с искрогасительными и дугогасительными контактами. Данная особенность обеспечивает защиту от оплавления дугой в момент отключения аппарата.

Искрогасительные контакты – это такой элемент в рубильниках, который находится на ножах и в момент отключения отходит от губок благодаря пружинами (скорость движения рукоятки и привода неважна).

Дугогасительные контакты располагаются либо открыто, либо внутри камеры. Данный элемент применяется в гашении электродуги, а также предохраняет от ее перехода на близко расположенные токопроводящие конструкции в устройстве. Перекидной переключатель имеет схожую с рубильниками конструкцию и используется для коммутации электроцепей.

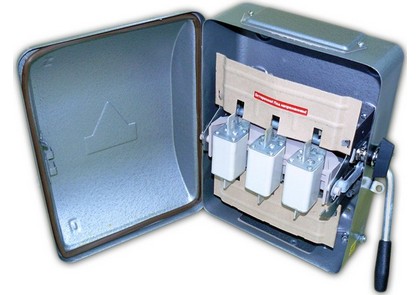

Также существует блок предохранитель-выключатель (БПВ). Это устройство представляет собой рубильник, совмещенный с предохранителем, или же предохранитель выполняет роль ножей. Данная конструкция позволяет выполнять функцию коммутации и защиты одновременно.

Рубильники заключены под кожух из металла для безопасной работы персонала.

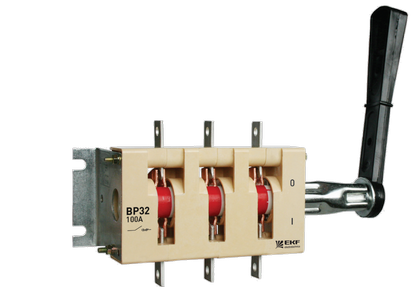

ВР - выключатель-разъединитель

Рубильники ВР (ВР32-31, ВР32-35, ВР32-37, ВР32-39) – аппараты, которые выполняют функции включения, отключения, пропускания переменного тока с напряжением до 660В и при номинальной частоте 50-60Гц, а также постоянного тока с напряжением до 440В (внутри устройств распределения электроэнергии).

Принципы классификации выключателей-разъединителей ВР:

• степень защиты рукоятки (IP00, IP32);
• наличие/отсутствие вспомогательных контактов;
• вид рукоятки ручного привода (без рукоятки, сбоку, спереди смещенная, сбоку смещенная);
• расположение плоскости подсоединения внешних зажимов контактных выводов:
• параллельно плоскости монтажа – 1;
• перпендикулярно – 2;
• комбинирование (ввод параллельный, вывод перпендикулярный) – 3;
• комбинированное (ввод перпендикулярный, вывод параллельный) – 4).
• количество полюсов и направлений:
• однополюсный ВР на одно направление;
• двухполюсный ВР на одно направление;
• трехполюсный ВР на одно направление;
• однополюсный ВР на два направления;
• двухполюсный ВР на два направления;
• трехполюсный ВР на два направления.

БПВ – блок предохранитель-выключатель

Блок предохранитель-выключатель (БПВ) предназначен для уменьшения габаритов распределительного устройства, а также для обеспечения отключения номинальных токов и защиты электроцепей от перегруза и замыканий. В БПВ контакты начинают размыкаться в момент вращения рукоятки траверса, на котором установлен предохранитель.

Два разрыва на полюс обеспечивает отключение токов с номинальными показателями при силе тока до 350А и при переменном напряжении до 550В. В ситуации работы с напряжением до 440В необходимо наличие дугогасительной деионной решетки.

Необходимо знать, что снимать патрон с перегоревшей вставкой можно лишь при отключенном БПВ. Показатель электрической износостойкости устройства – 2500 циклов, показатель механической износостойкости – 500 циклов.
