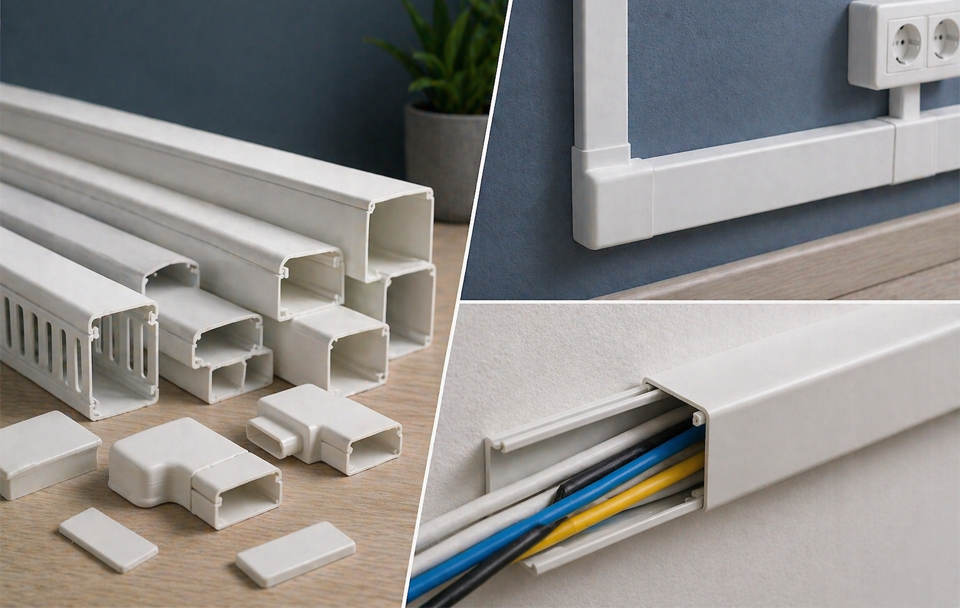

Виды пластиковых кабель-каналов и их характеристика

Внешняя прокладка проводки экономически выгодна, не занимает много времени, позволяет быстро обнаружить и устранить неисправность. Неопрятный вид и уязвимость проводников для негативных внешних воздействий – оборотная сторона медали. Оценить достоинства открытой прокладки, не столкнувшись с неудобствами, помогут кабель-каналы.

Что такое кабель-канал

Кабельным каналом или коробом называют замкнутый профиль из металла или пластика, предназначенный для размещения электропроводки, кабелей передачи данных и других коммуникаций. Изделие имеет плоское основание и монтируется на стены, потолки, полы.

Устройство кабель-канала

Конструкция кабель-канала проста: электротехническое изделие состоит из основания и крышки. Первый элемент фиксируется на несущей поверхности с помощью клея или крепежных аксессуаров. Крышка занимает свое место после прокладки коммуникаций. Части соединяются между собой без дополнительных приспособлений.

Назначение кабель-каналов

Кабельные каналы используются для компактного размещения проводников. Изделия позволяют скрыть кабели и вписать проводку в интерьер, сохраняя при этом свободный доступ к ней на случай замены, ремонта или модернизации схемы прокладки. Короба предохраняют коммуникации от ультрафиолета, влаги и пыли; препятствуют разрушению изоляции в результате механических воздействий. Модели из негорючих материалов помогают локализовать возникшие возгорания.

Виды пластиковых кабель-каналов

Пластиковые кабельные каналы производятся из синтетических полимерных материалов, разные виды которых обладают специфическими свойствами. Существуют каналы из:

• ABS-пластика. Материал нетоксичен при нормальных условиях эксплуатации, устойчив к воздействию тепла, ударопрочен, но теряет рабочие качества под ультрафиолетовым излучением.
• ПВХ. Поливинилхлорид трудногорюч, плавится при температуре от 150 до 220 градусов Цельсия, не подвержен разрушению спиртом и бензином, может использоваться в качестве диэлектрика. Для борьбы с фотодеструкцией в пластик добавляют вещества, поглощающие свет.
• ПНД. Полиэтилен низкого давления относится к разряду химически стойких материалов, справляется с ударами, является диэлектриком.

В зависимости от габаритов и конструктивных особенностей, выделяют несколько видов изделий.

• Компактные мини-кабель-каналы позволяют проложить не более одного-двух проводников небольшого сечения. Минимальный размер изделий – 10х10 мм.

• Напольные модели из пластика встречаются редко, для их изготовления применяются наиболее прочные разновидности полимеров. Изделия оборудуются уплощенными округлыми крышками. Благодаря отсутствию выступающих углов каналы не мешают передвижению людей.

• Парапетные короба конструктивно похожи на мини-модели, но отличаются большим сечением. Изделия позволяют создавать ответвления под различными углами с применением дополнительных аксессуаров. В кабель-каналы могут монтироваться розетки и другие ЭУИ. Парапетные каналы, в свою очередь, подразделяются на виды по типу профиля. Изделия бывают: П-, W-, Г-образными; фигурными и универсальными.

• За счет большого числа отверстий перфорированные кабель-каналы до 40% легче по сравнению со стандартными исполнениями. Использование таких моделей снижает вероятность перегрева коммуникаций. Перфорированные изделия применяются для организации разводки в электрораспределительных шкафах.

• Плинтусные модели выполнены в виде полых плинтусов с секциями для проводки. Помимо основной, выполняют декоративную функцию. Изделия выпускаются в различных цветовых вариациях, включая оттенки натурального дерева.

• Гибкие кабельные каналы предназначены для прокладки проводников по неровным основаниям. Изделия имеют округлую или прямоугольную форму.

• Угловые пластиковые кабель-каналы подходят для размещения проводки под потолком. Легкие короба выпускаются во множестве оттенков и могут использоваться в качестве потолочных плинтусов. Изделия не рекомендуется подвергать механическим воздействиям и размещать в нижней части стен и на полу.

Характеристики пластиковых кабельных каналов

Главный параметр, определяющий возможности применения выбранного кабель-канала – его габаритные размеры, от которых зависит сечение прокладываемых кабелей. Несоответствие габаритов приведет к повреждению оболочек проводников, переламыванию жил и другим негативным последствиям. Длина изделий, как правило, стандартная, и составляет 2 метра. Число секций, предусмотренных в конструкции, на ряду с сечением, определяет количество размещаемых проводников. Степень защиты IP характеризует устойчивость изделия к проникновению воды, пыли и посторонних предметов.
