Виды и характеристика силовых разъемов

Силовые разъёмы применяются при электромонтаже бытового и промышленного оборудования в строительной сфере, машиностроении, в военной, текстильной, химической, фармацевтической и косметической промышленности, в здравоохранении и сельском хозяйстве, офисах и кинотеатрах, на спортивных площадках и в парках отдыха, ресторанах и вокзалах - то есть по сути везде, где работает, живёт и отдыхает человек.

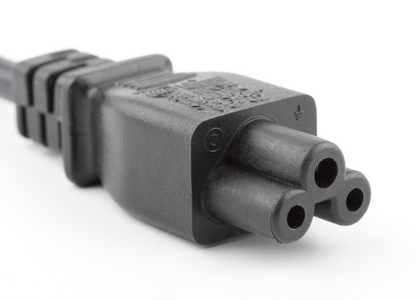

Силовой разъём обычно не используется как средство, с помощью которого посылается сигнал, например, поток данных от одного устройства к другому, но позволяет работать самому устройству. Разъем для некоторых приборов достаточно прост и часто разрабатывается как электронный компонент для подключения к розетке или другому источнику питания. Есть также ряд разъемов, которые могут быть использованы между самими устройствами.

Существует множество изделий, которые могут быть использованы в качестве разъема питания, но, как правило, ключевую роль в их конструкции играют характеристики кабеля, подсоединяющего устройство к источнику питания. Вилки и розетки обычно разрабатываются в соответствии с параметрами кабеля и требованиями подключаемого устройства. Есть два основных стандарта напряжения и частоты в мире. Первый - это североамериканский стандарт, рассчитанный на 120 вольт при частоте 60 Гц, а второй - европейский (220-240 при 50 Гц).

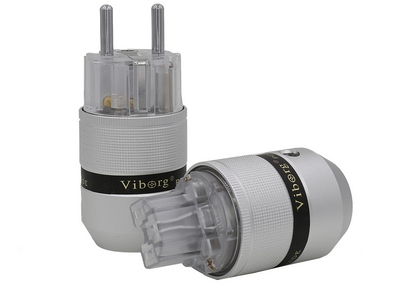

Международная комиссия по сертификации электрооборудования и компонентов (IECEE) разработала спецификацию вилок и розеток для бытовых и аналогичных целей, известную просто как CEE 7. Вилки выпускаются в соответствии с контактами гнезда, предназначенного для принятия определенного диаметра и длины штифтов, с расстоянием между штырьками, аналогичным принимающим отверстиям. Ряд стандартов, основанных на двух круглых штырях с центрами, отстоящими друг от друга на 19 мм, используется в континентальной Европе и других странах. Глубина гнезд колеблется в зависимости от страны и возраста: старые гнезда очень мелкие, в то время как новые розетки достаточно глубоки, и соответствующие им вилки имеют длинные штырьки. Изделия также различаются конструктивно: например, CEE 7/1 или 7/17 делается без заземления, а CEE 7/3 и CEE 7/4, или "Schuko" (аббревиатура немецкого слова Schutzkontakt, что означает «защитный контакт»), имеют два симметричных круглых отверстия и два заземляющих контакта по бокам. Вилка CEE 7/16, или "Europlug", представляет собой знакомый всем нам обычный плоский штекер. Всё разнообразие подобных конструкций у нас называется просто евророзетками или евровилками. Старый советский стандарт до сих пор широко используется в современной России; вилка имеет размеры штифта и расстояния, равные Europlug, но рассчитана на 6 A в отличие от 16-амперной европейской "сестры". Она имеет круглое тело, как французский вариант CEE 7/6, или плоское с круглым основанием, как у CEE 7/17 (ГОСТ 7396) и параллельными штыками.

Есть силовые разъёмы с плоскими контактами, такие как NEMA или BS 1363 - штепсельные разъёмы, называемые 13-амперными штекерами, имеющие три прямоугольных штифта в виде равнобедренного треугольника, а есть розетки, обеспечивающие различные типы подключений, их можно найти там, где местные условия делают определенный стандартный разъем непрактичным - например, в международных отелях. Такие розетки принимают вилки почти любых конфигураций, сделанных по европейским, азиатским, американским или австралийским стандартам.

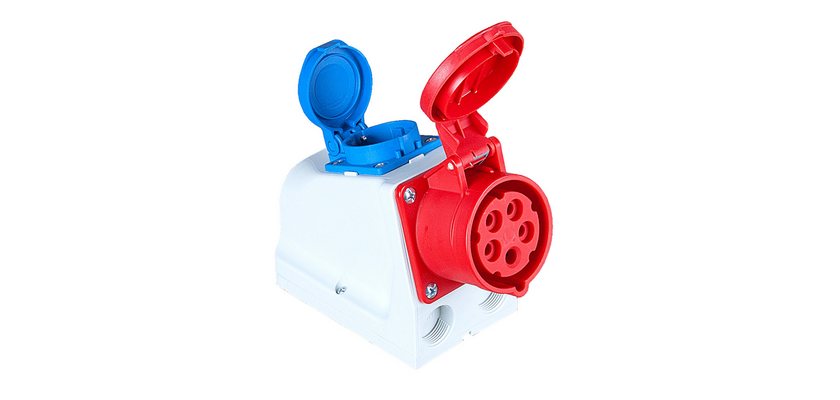

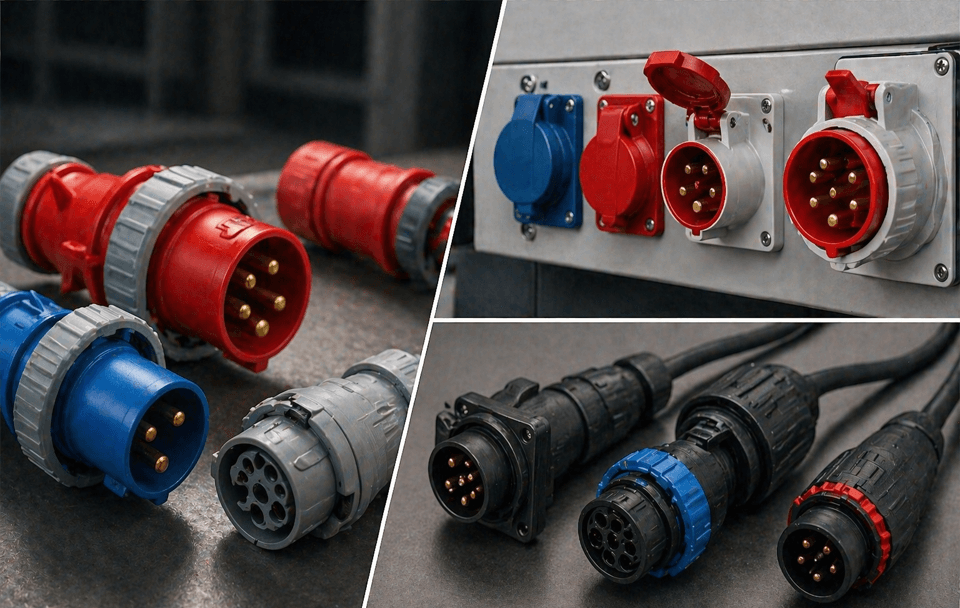

Промышленные многофазные разъёмы обеспечивают подключение к электрической сети при более высоких номинальных напряжениях, чем бытовые. Они, как правило, используются в многофазных системах с большими токами или когда требуется защита от вредных факторов окружающей среды. Почти все трехфазные разъемы питания имеют заземляющий контакт, то есть всего четыре зубца (земля и три фазы) или пять контактов (земля, нейтральный и 3 фазы). По всей Европе принято общее использование промышленных силовых разъемов в различных отраслях. Самый распространенный стандарт коммерческих и промышленных вилок - IEC 60309 (так называемые разъемы Ceeform или ранее IEC 309), но есть и различные стандарты, основанные на нем (в том числе BS 4343 и BS EN 60309-2). Подобные силовые разъёмы доступны в разных исполнениях: несимметричная фаза с нейтралью, сбалансированная одна фаза, 3 фазы без нейтрали или три фазы с нейтралью, и рассчитаны на 16 А, 32 А, 63 А, 125 А и 200 А.
Промышленные розетки могут иметь атмосферостойкое покрытие, гидроизоляцию и блокировку с переключателем для предотвращения случайного отсоединения. Некоторые типы разъемов сертифицированы для опасных зон, таких как угольные шахты или нефтехимические заводы, где может присутствовать горючий газ.
