Стабилизаторы напряжения: как не ошибиться с выбором

Увеличение нагрузки на электрическую сеть в определенное время, например, утром и в вечерние часы; аварийные ситуации или подключение слишком мощных электроприборов вызывают перепады напряжения. Если в норме оно составляет 220 или 380 вольт, то перечисленные факторы вызывают резкое изменение значения на 20 - 40 процентов. Это выводит из строя вводные контуры, электронные «мозги» техники и другие детали. Задача стабилизатора напряжения – предотвратить подобные неприятности.

Как работает стабилизатор

В основе прибора - трансформатор с первичной и вторичной обмотками. Поступающий на одну из них ток возбуждает аналогичный на второй. С нее электричество попадает непосредственно к потребителю. Напряжение во вторичной обмотке увеличивается при его падении в сети и понижается – при повышении. Управление работой стабилизатора осуществляется с помощью различных схем.

Выбираем стабилизатор напряжения

Выбор стабилизатора напряжения зависит от многих факторов: потребляемой мощности, числа фаз, способа подключения. Кроме того, существует несколько разновидностей приборов, каждая из которых имеет свои особенности.

Виды стабилизаторов

В электромеханических стабилизаторах число рабочих витков изменяется при помощи контактного ползунка. Простота конструкции обеспечивает надежность устройств. Кроме того, напряжение во вторичной обмотке можно изменять очень плавно. К недостаткам относятся задержки срабатывания, изнашиваемость контактов, шум механических деталей.

Электронные модели управляются схемами на основе тиристоров, симисторов или реле. Стабилизаторы быстро срабатывают, не шумят и не нагреваются. Минус электронных моделей – невозможность плавно изменить напряжение. Характеристика регулируется только ступенчато. Это может негативно отразиться на чувствительном электрооборудовании.

Ферромагнитные приборы управляются посредством перемещения сердечника. Стабилизаторы отличаются высокой надежностью, но очень сильно шумят и имеют большие размеры. Поэтому, а еще из-за искажения синусоидальных характеристик, изделия непригодны для бытового применения, но хорошо подходят для промышленного использования вместе с мощными двигателями, электроинструментами и сварочной техникой.

Параметры стабилизаторов напряжения

Мощность зависит от «аппетитов» всех устройств в доме, расходующих электроэнергию: лампочек, бытовой техники, компьютеров, обогревателей.
Помимо потребляемой мощности нужно учесть еще и реактивную. Это относится к технике, оснащенной электродвигателями. Для того чтобы вычислить значение характеристики для этих приборов, нужно разделить их мощность в ваттах на cos φ – параметр можно найти в техпаспорте.
Суммировав все результаты, увеличьте полученную цифру на 20-30 процентов. Запас необходим для того, чтобы стабилизатору не приходилось постоянно работать на пределе. Кроме того, всегда будет возможность подключения нового оборудования.

Количество фаз зависит от аналогичного параметра электросети. Однофазные аппараты подойдут для сетей с напряжением 220 вольт, трехфазные - 380 вольт.

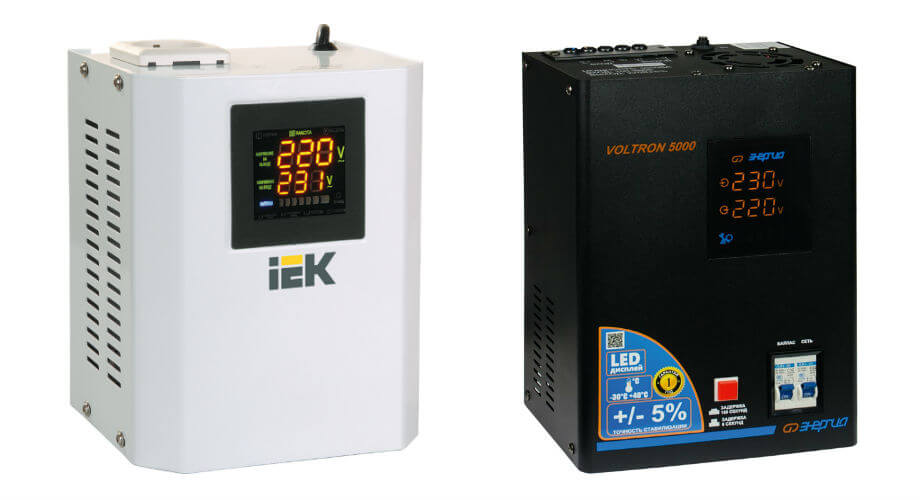

Тип подключения. Стабилизаторы напряжения включаются в розетку или располагаются на входе электросети в квартиру или дом. Первые называются сетевыми и используются для защиты одного-двух электроприборов. Второй тип, магистральные, предохраняют сразу все устройства. Такие стабилизаторы обладают мощностью от 3 кВт.

Помимо вышеперечисленных, учитывается ряд других факторов:

• коэффициент полезного действия – выраженный в процентах показатель эффективности работы;
• входное напряжение, соответствующее параметрам бытовой сети;
• точность стабилизации (не более 8%);
• способ установки – для размещения в небольшом помещении подойдет настенный вариант, занимающий мало места, в просторном – напольный;
• степень пылевлагозащиты;
• наличие дополнительной защиты от короткого замыкания и перегрузок.
