Розетки на DIN-рейку

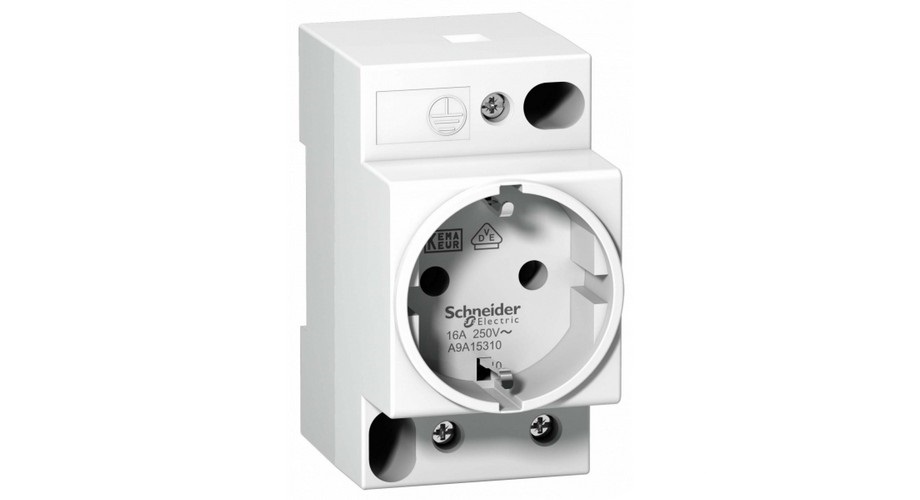

Розетка на DIN-рейки – это основной компонент узловой части электрической проводки, поскольку именно при помощи него происходит присоединение электрооборудования. Щитовые розетки (так еще называют розетки на DIN-рейку) очень удобно использовать при ремонте или техническом обслуживании элементов сети, что находятся в электрическом щите.

Приборы распределения прошлых десятилетий не имели розеток на DIN-рейку, следовательно, из-за этого возникают некоторые проблемы при выполнении ремонтных работ или же при диагностике электроприборов. Таким образом, установка розеток на DIN-рейку характеризуется большим количеством преимуществ. Контактная часть розеток на DIN-рейку отличается особенной формой, благодаря которой обеспечивается надежный обхват вилки. Период службы службы таких розеток превышает 15 лет, а присоединительные клеммы с надежной изоляцией гарантируют простой и быстрый монтаж.

Что такое DIN-рейка?

DIN-рейка – это особенный металлический профиль, который может иметь различную форму и длину. Предназначение устройства заключается в креплении различного модульного оборудования. Профиль внешне схож с рельсами, то есть имеет аналогичную форму. Именно поэтому DIN-рейка иначе именуется DIN-рельсами.

Виды DIN-реек

Чаще всего для монтажа щитовых розеток применяются именно DIN-рейки, которые бывают нескольких видов. Один из видов - устройство типа Омега. Такое название изделие приобрело из-за изогнутых наружу окончаний рейки, а в сечении форма рейки схожа с греческой буквой «омега». Другое наименование – ТН35, которое образовано исходя из ширины, равной 35 миллиметрам. Такой тип приспособления является самым часто применяемым. В России такое изделие относится к устройствам, применяемым в установке низковольтных устройств управления, предназначенных для управления и распределения. Данный тип профиля имеет вспомогательный подтип, которому свойственны несколько другие параметры, а именно сокращенная толщина и ширина. Ее предназначение заключается не в монтаже приборов, а в креплении зажимов для соединения проводов устанавливаемого оборудования.

DIN-рейка G-типа внешне напоминает букву G, от чего и произошло название. Концы изделия имеют загиб во внутреннюю сторону. Один конец немного короче второго. Используется в монтаже колодок при соединении проводов, зажимов и клемм.

DIN-рейка С-типа также приобрела наименование благодаря своей форме, которая схожа с буквой буквой C. Сфера использования абсолютно такая же, как и у предыдущего типа DIN-рейки. Важно отметить, что специальное щитовое оборудование крепится именно на данного типа рейку.

Также все виды DIN-реек различаются по материалу, из которого они изготовлены. Самым популярным и часто используемым материалом является сталь, которая имеет дополнительное защитное покрытие. Данное покрытие предотвращает негативное влияние внешних факторов, а также препятствует возникновению коррозии.

Также DIN-рейки могут производиться из меди и алюминия.

Каждый производитель выпускает изделия с определенными особенностями. Например, DIN-рейки могут быть перфорированными или же иметь насечки для закрепления и разделения на отрезки разной длины.

Размеры изделий стандартные. Самый популярный вариант – длина 35 мм, ширина 7,5 мм. Именно такие габариты подходят для монтажа большей части электрического оборудования. Реже применяется изделие размерами 35*15 мм. Рейки 15*5 мм используются очень редко и известны лишь в узких промышленных сферах.

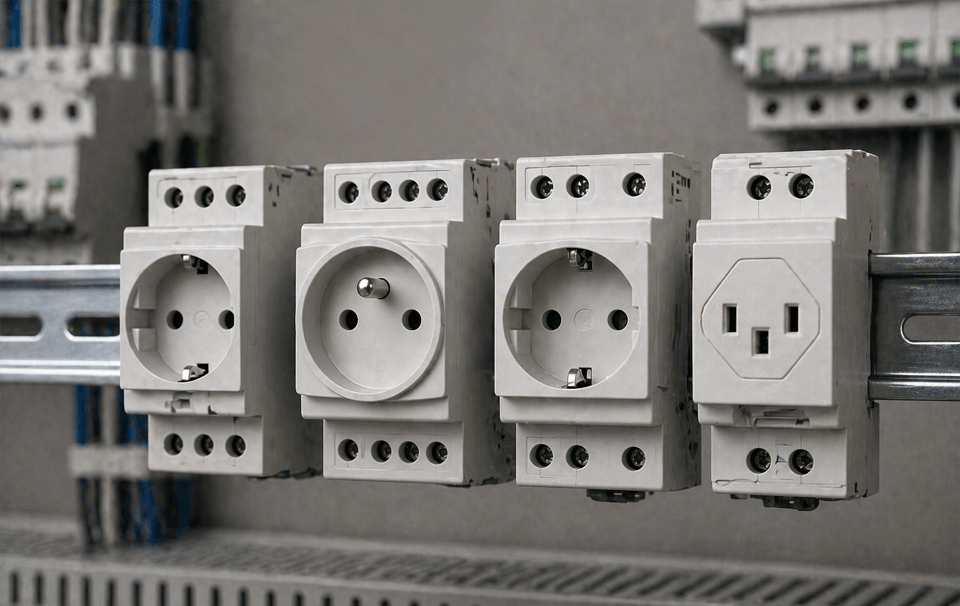

Для монтажа на DIN-рейку существует несколько типов электрических приборов. Все устройства различаются между собой габаритами и присутствием контактов заземления.

Главная отличительная особенность розеток на DIN-рейку – клеммы для крепления на дополнительный профиль. Модульные розетки, у которых отсутствует заземление, характеризуются своими небольшими размерами.

Предназначение таких щитовых розеток – присоединение электрических проборов малой мощности, которые не требуют заземления. Показатель номинального тока устройств – 6 А и 10 А.

Ширина розеток на DIN-рейку равняется 2,5 модулям. Такая ширина обусловлена тем, что внутри корпуса присутствуют заземляющие контакты. Такие розетки применяются в подключении электрооборудования, которое требует наличия заземления. Номинальный ток аналогичен показателям предыдущего типа розеток.

Габариты приборов полностью соответствуют международным стандартам. Это говорит о том, что возможен монтаж в электрические щиты современной модификации без применения дополнительных элементов.

Установка модульных розеток

Перед тем, как Вы планируете совершить монтаж электрического щита, необходимо рассчитать нужное количество модульного оборудования и спланировать его расположение. Важно помнить, что модульные приборы должны полностью соответствовать по мощности подсоединяемому к нему оборудованию.

Процесс монтажа модульной розетки очень прост и заключается в следующем: при помощи отвертки необходимо отодвинуть подвижный элемент пластиковый клеммы, разместить розетку на рейке и отпустить клемму. О полной фиксации Вам скажет своеобразный щелчок.

Перед присоединением нужно определиться с зажимами, которые питают присоединенные электрические провода. Сечение данных проводов не должно быть меньше, чем указано на корпусе.

Подключение и размещение фазных и нулевых проводов может происходить в разном порядке. Также, присоединение может происходить перед монтажом оборудования или после. Если провода подключаются до установки устройств, необходимо проверить насколько хватает длины проводов и кабелей. Провода заземления подключаются к щиту – это самый популярный вариант. Также существуют схемы, которые предполагают специальные зажимы.

Советы специалистов

Применение DIN-реек в специальных щитах делает их обслуживание гораздо проще. Для замены устройства достаточно ослабить на зажимах элементы крепежа кабельно-проводниковых изделий, чтобы отсоединить их. После этого защелка отодвигается вниз, а устройство сдвигается с рейки.

Определение показателя постоянного тока довольно простое само по себе. Для этого всего лишь нужно показатель мощности поделить на показатель напряжения электросети.

В случае, если распределительный узел предполагает подсоединение приборов большой мощности, нужно использовать такие модульные розетки, значение номинального тока которых не будет опускаться ниже 16 А.

Для установки устройства вне помещений или же при высокой влажности, защита должна быть достигать IP40.
