Прокладка кабельно-проводниковых изделий при помощи лотков

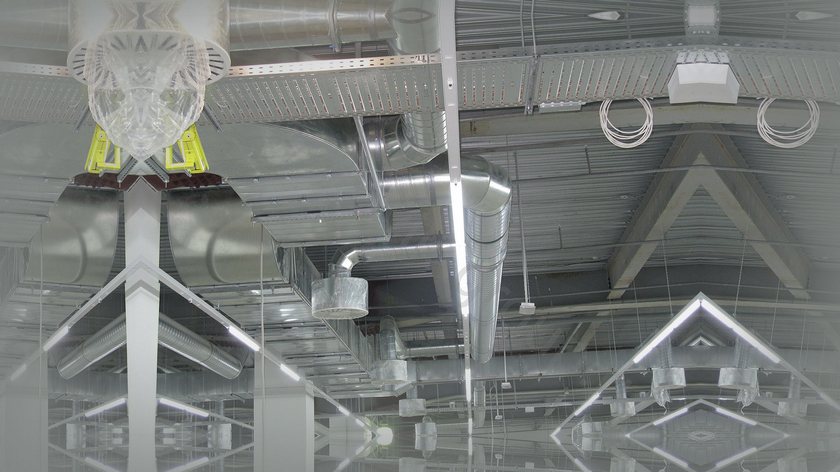

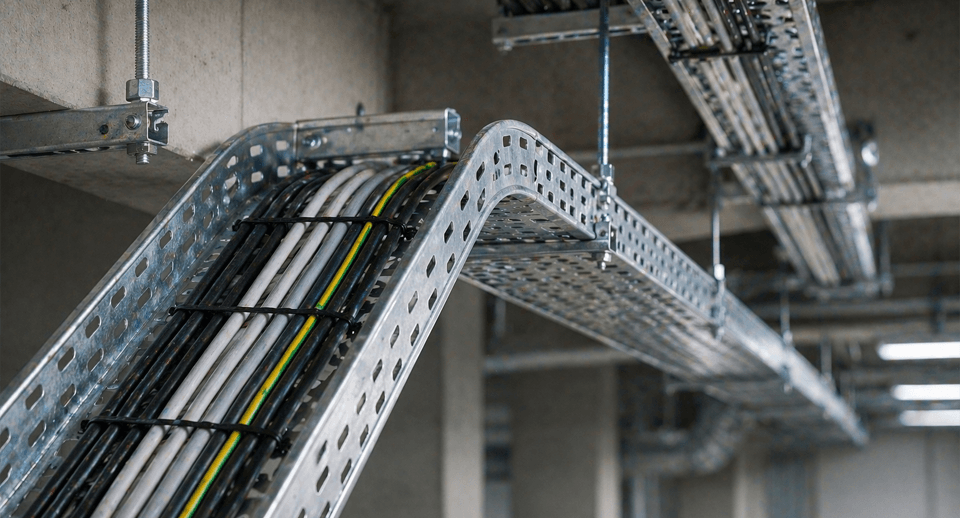

Кабельные лотки - идеальное решение для прокладки большого количества силовых и коммутационных кабелей. Вместо того чтобы тянуть многочисленные незащищенные провода по стенам и потолкам, установщики используют кабельные лотки, позволяющие сгруппировать кабели, защитить от внешних воздействий и направить в нужное место контролируемым образом, уложив рядами, пучками или слоями.  Также известные как корзины, короба или кабельные лестницы, эти системы предназначены для маршрутизации и поддержки проводки. Внутри здания монтажники крепят лотки к стене, потолку или прокладывают под полом. Также каналы могут быть установлены и во внешней среде, например, вдоль железнодорожных путей или между производственными цехами, причём как на поверхности, так и под землёй.

Лотки изготавливают из многих материалов, они могут быть перфорированными или полностью закрытыми и иметь разные формы, в том числе изогнутые, цельные, лестничные и сеточные. Рассмотрим самые распространённые конструкции.

Закрытые и открытые

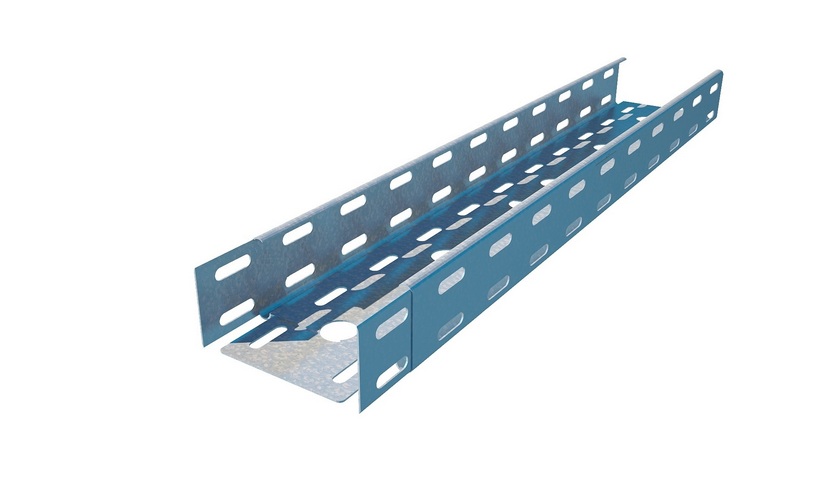

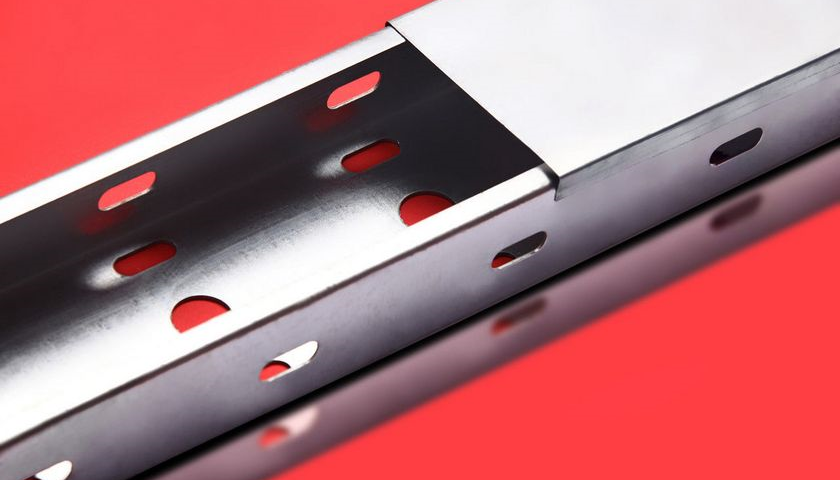

У вентилируемых лотков имеются отверстия, обеспечивающие циркуляцию воздуха и отвод воды. Некоторые изделия имеют крышки для защиты проводов от брызг, падающих предметов и пыли, а при использовании на открытом воздухе - от дождя, земли, мусора, льда и снега.

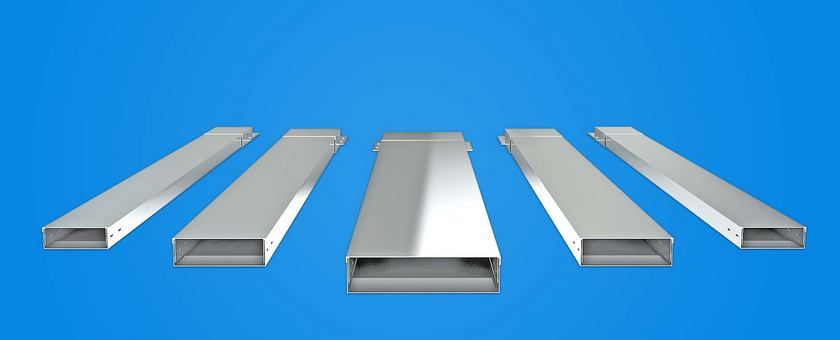

Кабельные лотки с цельным основанием и бортиками, или "корыто", являются лучшим вариантом для защиты проводов, проходящих внутри, но без качественной вентиляции и водоотведения. Закрытые со всех сторон конструкции из листового металла чаще всего используются в надземном виде из-за своего веса, а под землёй лотки защищаются панелями из железобетона.

На другом конце спектра находятся однорельсовые кабельные лотки, оставляющие провода открытыми. Одна опорная рейка проходит внизу по центру лотка, напоминая позвоночник, а изогнутые "рёбра" расходятся от него перпендикулярно и держат на себе кабеля. Одиночные рельсовые лотки - наиболее гибкие и экономичные, и, как правило, используются для проводки низкого напряжения.

Лестницы

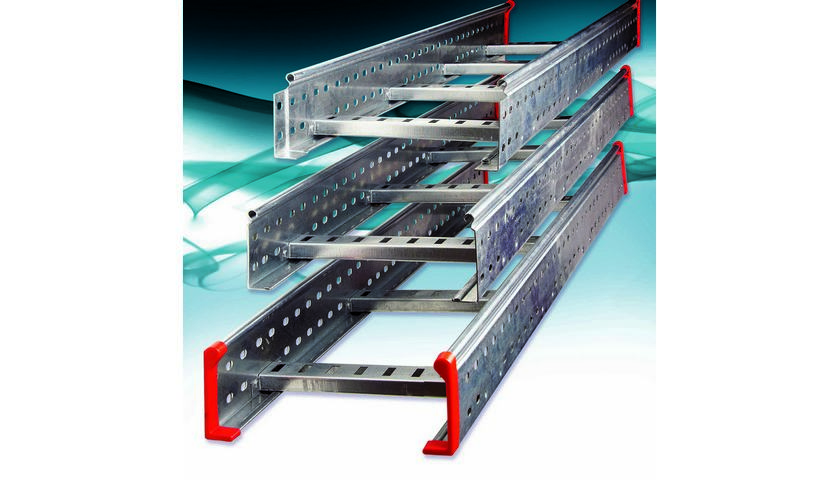

Лестничная конструкция - одна из самых распространенных, такие каналы используются на относительно длинных участках с промежуточными опорами или J-образными крюками, если крепятся к потолку. Они обеспечивают высокий уровень вентиляции кабелей. Основная функция лестничного лотка состоит в поддержке проводов, но такая конструкция ещё и облегчает их техническое обслуживание: в организованных системах гораздо легче обнаружить повреждённый участок и устранить неисправность. Лоток даёт возможность легко проследить путь кабеля к источнику и снижает опасность поражения обслуживающего персонала и монтажников электрическим током.

Корзины

Эти лотки получили свое название из-за того, что они выглядят как длинные корзины с ячейками из проволоки. Такие лотки чаще всего устанавливаются вдоль стен или подвешиваются к потолку. Как правило, они сделаны из стали с порошковым или цинковым покрытием. Открытая структура позволяет воздуху легко проходить через стенки и гарантирует, что кабели остаются хорошо вентилируемыми и прохладными, предотвращая связанные с перегревом неисправности. К этому следует добавить, что лотки из проволоки легко чистить, как того требуют нормы гигиены в пищевой, химической промышленности или фармации.

Змейки

Гибрид проволочного и однорельсового лотка - "змейка" - чаще всего встречается в настенном варианте. Она способна изгибаться и в самых разных направлениях, чтобы приспособиться к особенностям сложных поверхностей. Установщик может согнуть конструкцию вручную, без каких-либо специальных инструментов, разрезания и стыковочных узлов, что делает её очень удобной. Пожалуй, чаще всего "змейки" выручают, когда надо провести внутри здания множество тонких проводов, таких как коммуникационные системы телефонов, компьютеров, сигнализации и т.д.

Материалы

В производстве лотков используются самые разные материалы, в том числе нержавеющая или оцинкованная сталь, алюминий, закаленное стекло, пластмассы или полиэфирный стеклопластик.

Лотки из ПВХ, разработанные в основном для низковольтных проводов и гибких чувствительных волоконно-оптических кабелей, имеют жёсткие сплошные боковые стенки и основание. В отличие от конструкций типа корзины, которые имеют зазоры между каждой проволочной ячейкой, они открыты только сверху, а их гладкая, твердая поверхность идеально поддерживает и сохраняет провода, исключая провесы или сгибы под острыми углами. Но надо помнить, что пластиковые кабельные лотки горючи и плавки, поэтому в условиях высоких температур не используются, хотя эффект может смягчаться за счет использования антипиренов.

Широко распространены перфорированные короба из ПВХ с плоским основанием и округлой "крышей". Они идеально подходят для настенного и напольного монтажа, не портя интерьер, обеспечивая умеренную вентиляцию канала и защищая провода таким образом, чтобы при расположении на полу облегчить прохождение колясок или тележек и избежать повреждения внутренних кабелей, что особенно актуально в общественных местах, таких как больницы, вокзалы и торговые центры.

Стекловолоконные лотки полностью непроводящие, поэтому их не надо заземлять для безопасности. Легкие и прочные, они не создают электрических помех и гораздо более устойчивы к УФ, коррозии и химическим веществам по сравнению с аналогичными металлическими изделиями. Такие лотки часто используются для прокладки кабелей через длинные участки со сложной конфигурацией.

Как выбрать правильный лоток?

Как видим, кабельные лотки могут иметь специфическую конструкцию и состоять из разных материалов. Ответ на вопрос, какой из них использовать, в значительной степени зависит от целевого назначения и условий окружающей среды.

При выборе лотков убедитесь, что вы просчитали общую длину установки, включая кривизну, повороты и уклоны, а также определили необходимую ширину, исходя из размеров кабелей и их количества, и тип требуемой защиты (от пожара, коррозии, агрессивных химических веществ, ультрафиолета, воды). Домашним проводам, например, достаточно аккуратных пластиковых лотков, поскольку бытовые электрические системы отличаются простотой, редко изменяемой разводкой, относительно низким энергопотреблением, причём используются, как правило, в сухих помещениях с умеренной температурой и не агрессивной окружающей средой. В коммерческой области можно ожидать более частой смены планировки и повышенного энергопотребления. Промышленные объекты имеют самые тяжёлые условия, например, высокие напряжения, частые изменения расположения оборудования, горячую, едкую, влажную или взрывоопасную среду, поэтому предъявляют повышенные требования к кабельной продукции и всему связанному с ней оборудованию, включая лотки.
