Проходной выключатель: роль, функции и область применения

Безусловно всем знакома ситуация, когда в ночное время суток приходится идти через всю комнату, чтобы включить свет. Конечно, это очень неудобно, а для кого-то и безумно страшно. В подобных случаях спасением является проходной выключатель, который предназначен для управления освещением из любого места. Но немногие знают, что представляет собой проходной выключатель, в чем заключается его принцип работы, как его подключать и как им пользоваться. В данном материале подробно и простым языком изложено назначение данного устройства, его монтаж и конструкция.

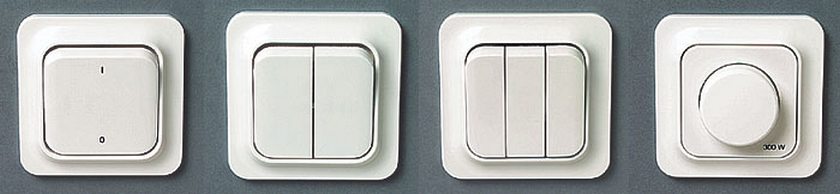

Главная цель установки подобного устройства – включение и выключение светильников разного вида из любого места. Схема работы таких выключателей построена таким образом, чтобы исключить необходимость возвращения к главному выключателю. Проходные выключатели бывают трех видов исполнения: одноклавишные, двухклавишные, трехклавишные. Число возможных приборов для подключения к проходному выключателю зависит напрямую от его конструкции. Также, данные устройства бывают сенсорными.

ВАЖНО: все выключатели разрывают фазные провода и обесточивают электрические приборы, но именно проходные обладают специфической особенностью. Она заключается в размыкании одной цепи при замыкании контактов парного переключателя.

Главное отличие проходного выключателя от классического с двумя проводами – необходимость трехжильной коммутации, поскольку происходит направление напряжения от одного контакта к другому. Освещение включено в том случае, если клавиши двух устройств имеют одно положение, а выключено - при измененном положении. Но управление может происходить не только из двух, но также из большего количества мест. Чтобы этого добиться в схему встраивается переключатель перекрестного типа. При сильной необходимости их может быть несколько. Нужно знать, что в одноклавишном выключателе присутствует 3 клеммы, в двухклавишном – 5, трехклавишный отличается наиболее сложной схемой.

На самом деле, процесс подключения практически такой же, как и у обычных выключателей. Единственное, что вводит в смятение при монтаже - три провода, а не два. Для того, чтобы понять эту особенность, нужно узнать роль каждого. Пара проводов – перемычки среди рассредоточенных по пространству выключателей, третий – подающий фазу. Предварительно необходимо приобрести коммутационную коробку, внутри которой и будут соединятся провода.

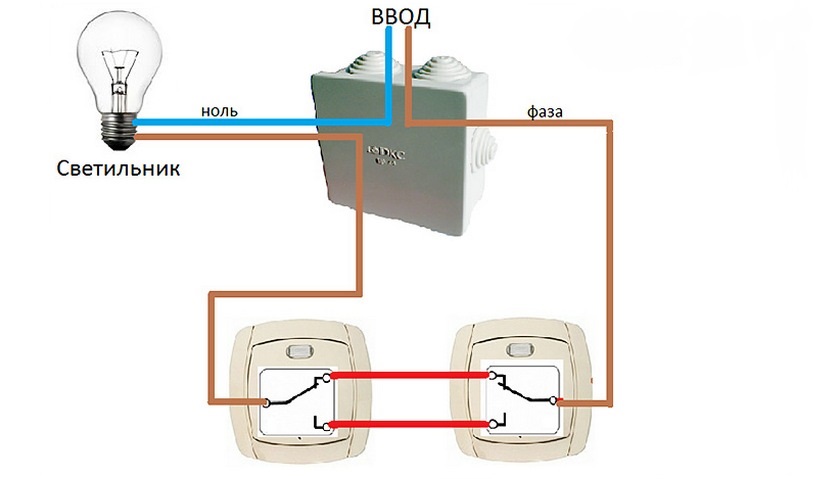

На концах провода должны быть освобождены от изоляционного материала (2-3 см) для последующей скрутки. В случае, если соединение происходит при помощи колодок, конец можно зачистить на один сантиметр. Провод, который подает питание от распределительного щита, в коммутационной коробке соединяется с входным контактом первого устройства. Последние выходные контакты скручиваются с аналогичными проводами второго выключателя, входной контакт которого соединяется с проводом лампы.  Нулевые провода осветительного устройства и щитка соединяются между собой. Все зоны скруток должны быть герметично закрыты изоляцией (изолентой).

Установка проходного выключателя с двумя клавишами более целесообразна в комнатах большой площади, где используется несколько осветительных приборов. Конструктивно это -два одноклавишных устройства, объединенных одним корпусом. Использование одного проходного выключателя - экономия на монтаже кабеля, идущего к нескольким одинарным выключателям. В основном, двухклавишный проходной выключатель применяется в управлении светом в ванных комнатах и туалетах либо в коридорах и на лестничных клетках. Также, с помощью этого устройства можно включать лампочки в люстре группами.

Чтобы произвести правильную установку проходного выключателя на две лампы, необходимо иметь много проводов. К каждому из них подводится 6 жил, поскольку отсутствует общая клемма. Грубо говоря, два автономных выключателя находятся под одним корпусом.

• предварительно в стену нужно вмонтировать подрозетники, проемы для которых вырезаются при помощи перфоратора с коронкой. После чего к сделанным проемам ведется пара трехжильных проводов. Возможна ситуация, когда отведение идет от распределительной коробки одного шестижильного провода;
• ко всем осветительным устройствам отведен трехжильный кабель, то есть, нулевой провод, заземление и фаза;
• фаза внутри коммутационной коробки подсоединяется к паре контактов первого выключателя. Два остальных выключателя объединяются при помощи четырех перемычек. Второй выключатель предназначен для присоединения контактов светильников. Нуль, идущий от распределительного щитка, соединяется со вторым проводом осветительных устройств. Когда в момент переключения контактов общие цепи попарно смыкаются или размыкаются, происходит включение или выключение конкретного светильника.

Проходной выключатель с двумя клавишами может применяться, если возникает необходимость регулировать освещение даже из трех-четырех мест. Но должен быть установлен перекрестный выключатель, подключение которого обеспечивается 8 проводами (4 для каждого концевого выключателя). Специалисты рекомендуют при установке сложных соединений с большим количеством проводов применять коммутационные коробки и производить маркировку проводов и кабелей.

ВАЖНО: не забывайте, что все процедуры с электрической проводкой и монтажом электрооборудования должны происходить при выключенном напряжении.
