Причины возникновения короткого замыкания и методы его устранения

12.04.2017 21087
Поделиться

короткое замыкание

Что такое «короткое замыкание» и от чего оно возникает?

Причиной возникновения коротких замыканий является резкий рост в показателях силы тока, которые постепенно увеличиваются параллельно понижению сопротивления в электрических проводах. Высокий электрический ток является основой для создания критических температурных значений. В результате все легковоспламеняемые материалы разгораются, приводя к пожарам. Кроме того, повреждается и изоляция токопроводящих жил в кабелях и проводах.

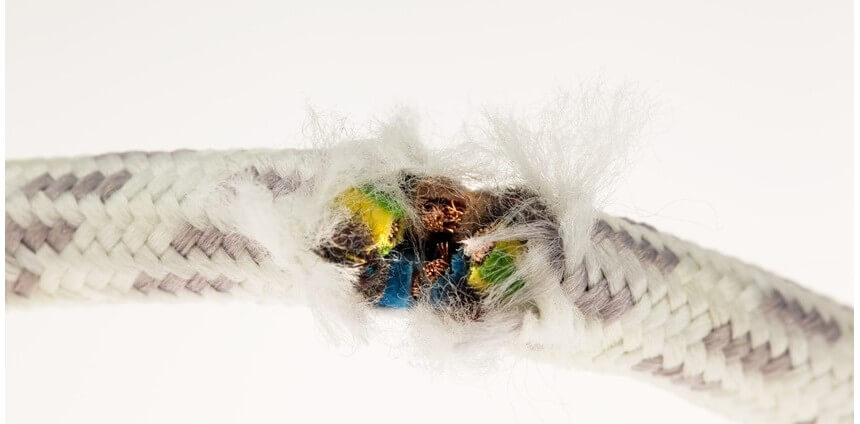

перегиб провода

Основные причины возникновения короткого замыкания в сети:

  • устаревшая электросеть (изношенный изоляционный материал, разрывы в области перегибов, оголенные контакты);
  • повышенная влажность помещения (пример: затопление соседями и т.п.), которая разрушает изоляцию скруток и соединений проводов;
  • механическое вмешательство в целостность изоляционного материала ТПЖ (пример – ввинченный в место нахождения провода шуруп или вбитый гвоздь). Следовательно, перед любыми строительными работами необходимо проверить стены и обнаружить траекторию пролегания кабеля;
  • нарушение целостности кабеля грызунами;
  • перегрузка электрической сети в течение долгого промежутка времени;
  • нарушение функционирования какого-либо электрического оборудования, что негативно влияет на работу цепи.

Иными словами, при соприкосновении двух оголенных ТПЖ с разными полюсами (фаза+ноль) происходит мгновенное повышение температуры, что и является причиной всех негативных последствий, которые могут быть из-за КЗ.

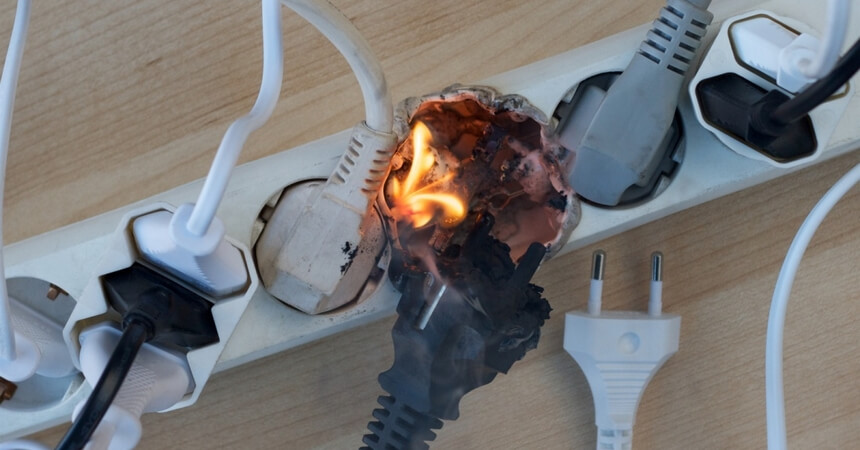

расплавленный удлинитель от воздействия КЗ

К каким последствиям приводят КЗ?

Без лишних пояснений и так очевидно, к чему могут привести короткие замыкания, возникающие в электрической сети. К самым серьезным и распространенным относятся: расплавление ТПЖ и их последующее искрение, возгорание изоляции, повреждение электрического оборудования (нередко без возможности восстановления).

Каким образом можно обнаружить предпосылки КЗ?

Предварительно стоит отметить, что поиск причин возникновения коротких замыканий – процесс довольно сложный и трудоемкий. Более того, практически никто не осознает всю важность и целесообразность данных мероприятий. Безусловно, безразличие держится до тех пор, пока ситуация прямым образом не коснется человека. В основном, главной причиной анализа электросети на поиск КЗ является перебой в автоматическом выключателе.

Способы поиска КЗ:

  • визуально осмотреть кабели и провода на повреждение изоляции, где оголены две ТПЖ. В основном обнаружить данное повреждение можно в монтажной коробке, а также в области соединения провода внутри розетки или в выключателе. Главный признак – обгоревший и расплавленный материал;
  • применение мегаомметра

Прибор при помощи одного провода присоединяется к фазному окончанию, другой – к нулевому (после - к заземлению). Высвечивание на дисплее «0» говорит о нормальном состоянии электропроводки, а отклонение от данного обозначения сигнализирует о помехах. Также для данного анализа применяется мультиметр, но данное устройство не всегда способно найти КЗ.

  • метод исключения

Таким образом можно выявить помехи в ситуации, где причина – электрический прибор. Как только возникает короткое замыкание, автоматический выключатель выбивает. Постепенно выключаются устройства, включенные в розетки, следом включается автомат, а после по очереди возобновляется работа каждого прибора. И здесь при помощи исключения становится возможным выявить участок электропроводки с повреждением.

Народные способы никто не отменял. Более того, именно они очень часто спасают ситуацию. Нужно быть очень внимательным и бдительным человеком, чтобы вовремя заметить звук-потрескивание или же запах гари. Безусловно, следовать только данным способам, пренебрегая вышеперечисленными современными методами, опасно и неразумно в наши дни.

Методы исправления КЗ и профилактика электросети

Как исправить ситуацию?

  • вышедший из строя участок электроцепи необходимо устранить, после чего произвести новое соединение контактов с герметичной изоляцией области соединения;
  • в ситуации с подгоревшей розеткой (выключателем) не нужно заниматься восстановлением изделия. Разумнее и даже дешевле приобрести новое целое надежное электроустановочное устройство;
  • устаревшая электрическая проводка должна быть полностью заменена;
  • если причина кроется в неполадках в электрооборудовании, его срочно нужно отремонтировать.

Профилактика

  • искрение розетки – сигнал о ее срочной замене или ремонте;
  • один раз в течение пары-тройки месяцев нужно проводить проверку сети и силовой группы, ведь короткие замыкания появляются во времени. Обнаружить возможное замыкание можно по пожелтевшему корпусу с подплавленными участками. Именно это говорит о том, что КЗ протекает сквозь линию;
  • необходимо в обязательном порядке установить УЗО и АВ. Эти устройства быстро и надежно обеспечивают защиту от вероятных проблем в сети;
  • в процессе прокладки электрической проводки важно правильно произвести расчет сечения кабельно-проводниковых изделий. Это поможет обойти возникновение перегрузов из-за приборов высокой мощности;
  • кабели при установке проводки не должны плотно прилегать друг к другу, чтобы не провоцировать повреждение защитного покрытия;
  • перед тем, как приступить к просверливанию или штробированию стен проверьте их на траекторию прохождения кабеля и провода.

По сути, найти причину короткого замыкания и предотвратить его появление не титанический труд, хоть и требуются затраты сил и времени. Но ради своей безопасности и безопасности близких людей, можно и нужно потратить некоторое время на устранение возможных чрезвычайных ситуаций.
