Преимущества и особенности кабеля АВБбШв

15.09.2016 4865
Поделиться

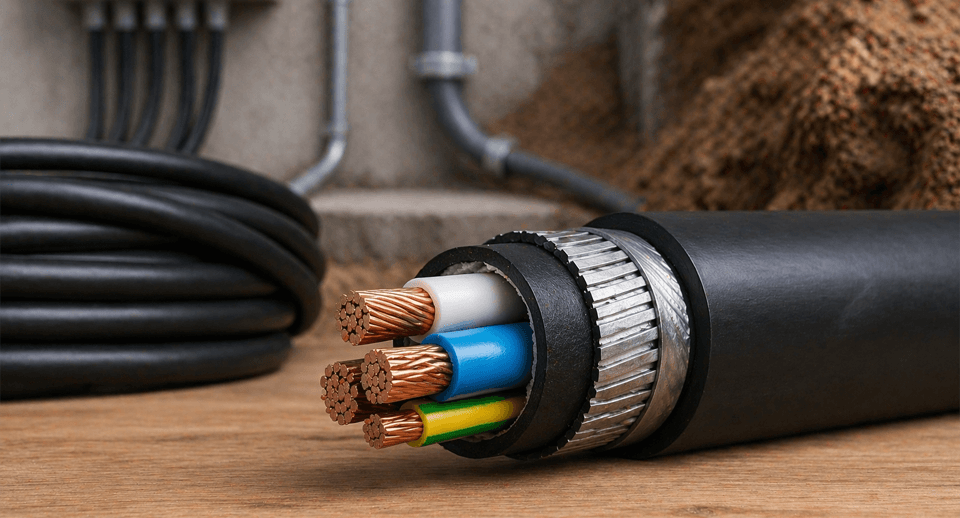

АВБбШв силовой кабель

Быстро набирающим популярность и широко распространенным видом силовых кабелей, отличающимся превосходными техническими характеристиками, по праву можно назвать АВБбШв кабель.

Маркировка указывает на материалы из которых изготовлен кабель. Давайте их рассмотрим аббревиатуру.

  • буква А говорит от том, что при его изготовлении использовалась алюминиевая жила;
  • буква В - что изоляция в которую помещена жила выполнена из ПВХ пластиката;
  • Бб - значит, кабель оснащен броней из двух пластин: оцинкованных или не оцинкованных;
  • последние буквы Шв говорят, что кабель помещен в защитный чехол из ПВХ с добавлением битума.

Кабель АВБбШв - относится к силовым кабелям с бронированной жилой и оболочкой из поливинилхлоридного пластиката (ПВХ), стойкого к возгоранию и не выделяющего дыма.
Кабель изготавливается по ГОСТу - 16442-80.

Широко применяется при проведении электромонтажных работ в тоннелях, шахтах, коллекторах, сухих и сырых помещениях, траншеях. Незаменим там, где другой кабель не подходит. Например, во взрывоопасных и пожароопасных местах. Допустимо использование на высоте до 4000 метров над уровнем моря, хотя при всей своей прочности не переносит сильного растяжения и деформации.
Также возможен монтаж по воздуху, если есть вероятность повреждений кабеля при монтировании и дальнейшем использовании.

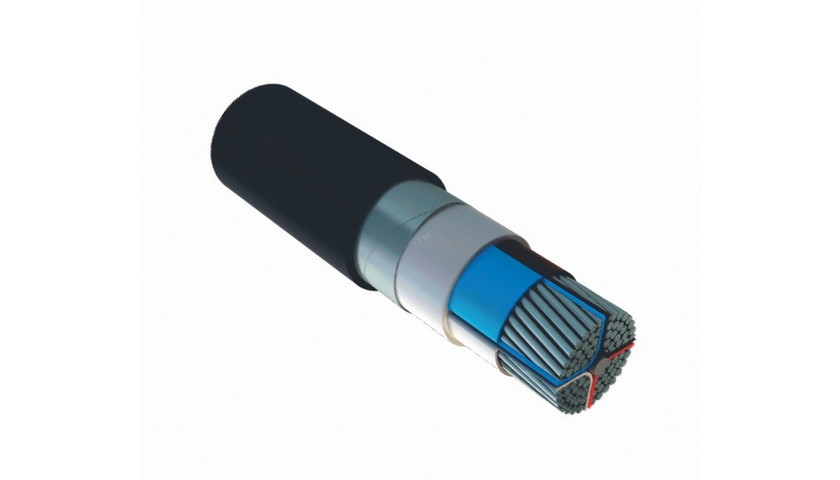

кабель силовой АВБбШв


Конструкция АВБбШв кабеля
  • Жила, проводящая ток. Изготавливается из алюминия, бывает однопроволочной и многопроволочной. Это определяется классом, к которому принадлежит кабель (класс 1 или 2), а форму могут иметь секторную или круглую.
  • Жила заключается в изоляционную оболочку из негорючего, светоотражающего материала ПВХ. Если кабель многожильный, каждую жилу изолируют отдельно, а изоляции отличаются по расцветке. Голубым, либо светло-синим обозначают нулевую жилу, а гаммой из желто-зеленого - жилы заземления.
  • Экранизирующие прослойки, выполнены из металла, либо пластика с обмоткой из прорезиненной ткани или кабельной бумаги. Экранизирующие  прослойки применяются строго в проводах выдерживающих 6 кВ.
  • Броня из стальных оцинкованных лент, закрученных по спирали.
  • Заполнитель - прослойка выполненная из ПВХ-пластиката, пленки ПЭТФ. Возможно использование другого материала со схожими свойствами.
  • Внешняя оболочка из ПВХ - пластиката, не воспламеняющегося, устойчивого к воздействию солнечной радиации.

кабель силовой АВБбШв

Технические характеристики

Кабель может быть одножильным и многожильным. Количество жил зависит от предъявляемых к нему технических требований. Стоит отметить, что кабели рассчитанные на напряжение в 6 кВ всегда только трехжильные.
Минимально допустимый изгиб одножильного кабеля при проведении электромонтажных работ составляет 10 миллиметров, а для многожильного - 7,5 миллиметров. Это требование необходимо соблюдать, поскольку провод АВБбШв нельзя подвергать сильной деформации.

Основные жилы в двух- и трехжильном кабеле имеют одинаковое сечение. Допустимо, чтобы диаметр жилы заземления был чуть меньше.
Необходимо знать:

  • Если провод четырехжильный, сечение жил в нем максимальное - 240 мм. кв. Жилы имеют одинаковое сечение, кроме нулевой жилы - она чуть меньше.
  • Если они не прилегают вплотную, пространство между ними обязательно должно быть заполнено ПВХ пластикатом, который легко удаляется не повреждая изоляцию.
  • Если сечение жил 25 мм включительно, наполнение может отсутствовать.
Несмотря на некоторые различия в конструкции, следующие свойства имеют все кабели АВБбШв:
  • способность выдерживать напряжение: от 0,66 до 6 кВ;
  • сохранение работоспособности в радиусе температур от -50 до +50 градусов;
  • сохранение работоспособности в условиях повышенной влажности - до 90% при температуре +35;
  • возможность проведения монтажных работ до - 15 градусов мороза, без подогрева кабеля;
  • максимально допустимое нагревание провода во время эксплуатации - +70 градусов;
  • максимально предельная температура в аварийном режиме - +80 градусов;
  • способность выдерживать температуру +160 градусов при возникновении короткого замыкания на протяжении 4 секунд.
Гарантийный срок работы кабеля - 5 лет с момента установки, а полный срок работы - 30 лет. Производитель дает гарантию, что данный продукт полностью соответствует характеристикам, и при выполнении всех условий установки и эксплуатации прослужит долгие годы.
