Общие рекомендации по монтажу термоусаживаемых муфт

29.08.2016 7774

<img width="960" alt="Общие рекомендации по монтажу термоусаживаемых муфт.png" src="/upload/medialibrary/5bc/g3322y6i82airacm6o6nmvt9qga9zoxp.png" height="518" title="Общие рекомендации по монтажу термоусаживаемых муфт.png">

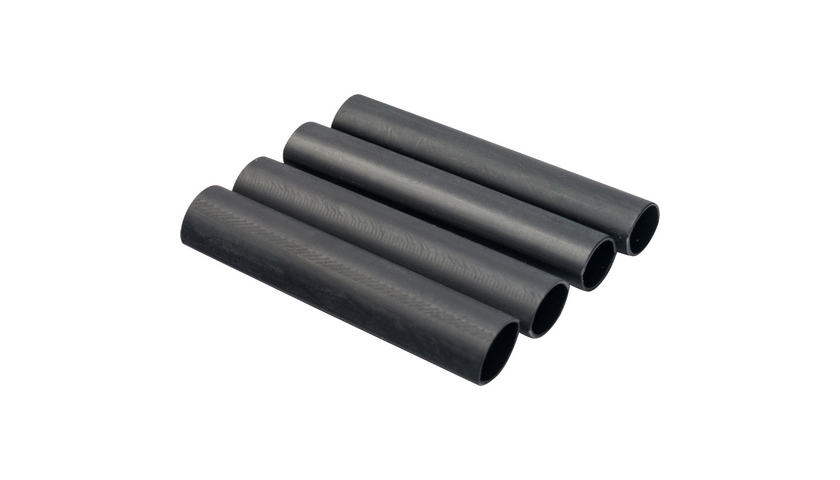

<a href="/catalog/izdeliya_termousazhivaemye_i_izolyatsionnye">Кабельные термоусаживаемые муфты</a> – это специальные приспособления, которые выполняют роль в совмещении нескольких кабелей в одну линию. Также они предназначены для подключения кабелей к электрическим установкам и линиям передач электроэнергии. Отличие термоусаживаемой муфты от других типов заключается в технологии ее производства, а именно: применение «поперечной сшивки» полимеров, которая обеспечивает улучшение механических свойств, химическую и термическую стойкость.





<h2 style="text-align: justify;"> Подготовка к процессу монтажа термоусаживаемых муфт
</h2>



Прежде чем приступить к монтажу термоусаживаемой муфты, необходимо хорошо подготовиться.



 Во-первых, нужно тщательно изучить предписанную инструкцию, проверить наличие всех деталей в комплекте по ведомости, а также сверить соответствие муфты сечению, типу кабеля и рабочему напряжению.



 Во-вторых, большую роль в процессе монтажа имеет хорошо подготовленное рабочее место, то есть наличие всех без исключения необходимых инструментов и приспособлений. Газовое оборудование должно быть тщательно осмотрено с точки зрения исправного функционирования. Под газовым оборудованием понимаются баллон, шланг, редуктор, горелка. Перед монтажом кабельной муфты стоит обратить внимание на то, при какой температуре она хранилась. В том случае, если хранение происходило при температуре ниже 5⁰С, муфту необходимо нагреть до 18-20⁰С (выдержать не менее двух часов при такой температуре).








 Приступая к процессу монтажа стоит помнить, что осуществлять его можно только при температуре не ниже 0⁰С и с относительной влажностью воздуха не более 80%. Кроме того, в туманную и дождливую погоду при очень высокой влажности воздуха установка термоусаживаемой муфты запрещена. Немалую роль играет соблюдение требований чистоты и аккуратности, что позволит предотвратить попадание недопустимых мелких и крупных частиц, пыли и грязи в муфту.



<h2 style="text-align: justify;"> Разделка кабеля </h2>



Под разделкой понимается постепенное удаление некоторых элементов из конструкции кабеля, которое происходит перед монтажом. Она должна осуществляться в полном соответствии с инструкцией, прописанной производителем. Основой правильной и надежной установки кабельной муфты является скрупулезная и добросовестная разделка, которую может выполнить только высококвалифицированный и опытный специалист. Несоблюдение предписанных норм в процессе разделки кабеля и халатность работника может привести к сокращению срока службы муфты. Не допускаются замеры «на глаз», порезы, задиры на изоляционном материале, а также сильные загрязнения и неаккуратное снятие полупроводящего слоя.






 Во время процедуры снятия изоляции необходимо быть предельно внимательным и аккуратным, что позволит избежать недопустимые повреждения многопроволочной жилы, которые приводят к сильному нагреву проводника и выходу линий из строя. Если разделка касается высоковольтных кабелей из сшитого полиэтилена, то необходимо провести снятие изоляции и полупроводящего экрана с использованием только профессионального оборудования.







Соединение жил, опрессовка и термоусадка






 После проведения процедуры подготовки к монтажу кабельной муфты и разделки кабеля, происходят следующие технологические процессы: соединение и оконцевание жил, опрессовка, болтовые наконечники и соединители, термоусадка.







<ul style="text-align: justify;">
 <li style="color: #000000;">Технология соединения и оконцевания жил - это монтаж соединителей (наконечников) на жилах кабеля, который определяет надежность работы термоусаживаемой муфты. Существует две технологии: опрессовка и закрепление при помощи болтов со срывной головкой. Прежде, чем приступить к соединению и оконцеванию жил, необходимо уточнить на какую из двух технологий рассчитан комплект муфты.</li>
 <li style="color: #000000;">Опрессовка – определенный способ соединения проводов и жил кабеля. Сечение и класс гибкости жил влияет на выбор размера наконечников. В том случае, если кабельные жилы секторные, то перед опрессовкой их необходимо закруглить. Алюминиевые и медные кабели должны быть с алюминиевыми и медными наконечниками соответственно. Когда алюминиевый кабель выводится на медную шину, нужно применять алюмомедные наконечники и шайбы. Непосредственно перед монтажом алюминиевых наконечников и гильз необходимо проделать ряд следующих операций: произвести зачистку концов жил до блеска с помощью кордщетки (щетка с ворсом из тонкой проволоки), нанести на них кварце-вазелиновую пасту, а также на трубную часть наконечников. Только после выполнения этих действий можно вставлять жилы в наконечники и приступать к процессу опрессовки, в котором используются только профессиональные инструменты. Необходимо помнить, что матрицы должны точно соответствовать типу, а также размеру выбранного наконечника. Всегда обращайте внимание на все рекомендации производителя. </li>
 <li style="color: #000000;">Технология болтовых наконечников и соединителей – процесс, при котором необходимо удерживать корпус соединителей в процессе затяжки болтов. Удержание происходит при помощи зажимной струбцины (НМБ-4) и газового ключа, что позволяет уберечь кабельные жилы от каких-либо технических повреждений. Для того, чтобы при подключении к клеммам предотвратить перегибы и скручивания жил, нужно развернуть наконечники вокруг них до процесса опрессовки.</li>
 <li style="color: #000000;">Термоусадка – последний из важных технологических процессов. </li>
</ul>



Установка термоусаживаемых кабельных муфт должна происходить в хорошо проветриваемом помещении с использованием пропан-бутановой газовой горелки. Диаметр сопла данной горелки варьируется от 30 до 50 мм, и ее использование требует определенного опыта и хороших навыков специалиста.






 Предварительно нужно отрегулировать напор горелки так, чтобы он был плавным и постепенным с пламенем желтого цвета, а не клиновидный и синий.






 Поверхность, на которую планируется усадить трубку, нужно тщательно очистить от различных загрязнений, пыльного налета, пятен, а также от нагара. Чтобы усадка была равномерной и не было «подгораний», горелка постоянно должна находиться в круговом движении. Для более интенсивной усадки нужно держать под контролем то расстояние, которое возникает между горелкой и изделием.





 Термоусадка, произведенная в направлении от центра трубки к концам (или от одного конца к другому), позволит избежать возникновения морщин и пузырей на поверхности трубки. Перед продолжением процесса усадки вдоль кабеля, нужно усадить по кругу трубку или перчатку.






 Толстостенные усаживаемые кожухи, манжеты соединения и перчатки на процесс усадки требуют гораздо больше времени и предварительный прогрев, который должен происходить довольно медленно и равномерно.






 При установке трубки всегда помните о других элементах муфты для более качественного осуществления работы.






 Аккуратность и педантичность в работе позволит всегда обращать внимание на такие мелкие, но очень важные моменты в процессе усадки, как избежание острых концов и заусенцев, зашлифованные поверхности, отсутствие металлических опилок.






 Хорошее прилегание термоусаживаемых элементов на металле обеспечено в том случае, если поверхность предварительно была прогрета до 50-70⁰С.






 Высокое качество герметизации может подтвердить избыток термоплавкого клея, который выходит за пределы кромок усаженных деталей.






 После проделанной работы обязательно убедитесь в том, что отсутствуют какие-либо повреждения, морщины, воздушные пузыри на усаженных изделиях, а также оградите муфту от каких-либо воздействий до полного остывания.
