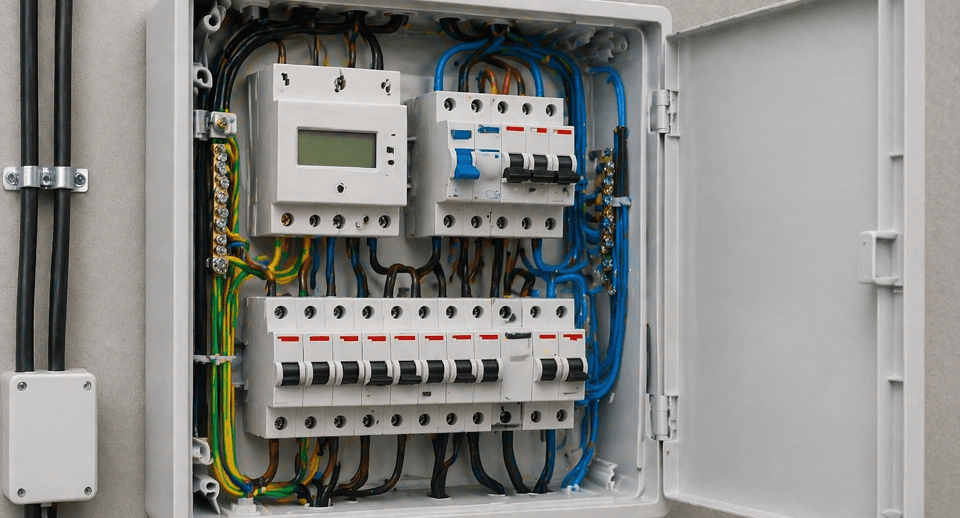

Монтаж учетно-распределительного электрощита

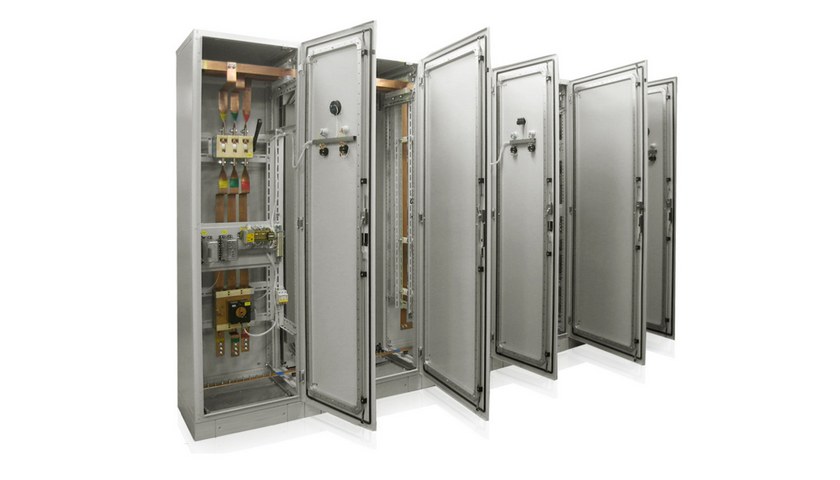

Учетно-распределительный щиток - главный распределительный щит жилого помещения (дома или квартиры) В нем размещается счетчик электроэнергии, а также защитные приборы электрической проводки. Приборы защиты могут быть установлены как в одном щитке, так и в нескольких - все зависит от уровня сложности электропроводки.

Возьмем, к примеру, частный дом и прилегающие к нему постройки. Главный щит, куда входят защитные приборы и прибор учета, монтируется в доме. А во всех прилегающих к дому постройках: бане, сарае, гараже - устанавливаются распределительные щитки. Монтаж учетно-распределительного щитка имеет ряд особенностей, о них и речь пойдет в данной статье.

Выбор и подготовка места для установки щитка

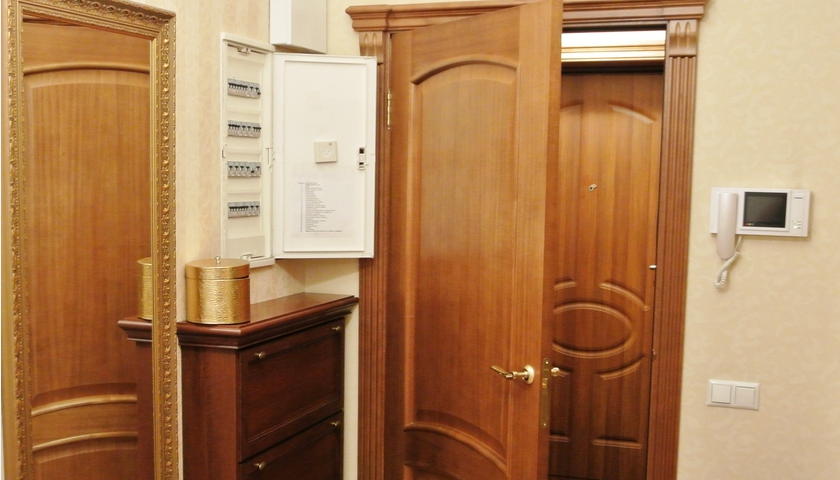

Чаще всего электрощит монтируют в коридоре квартиры, либо непосредственно за входной дверью. Если эти варианты невозможны, счетчик можно монтировать и в другом месте.

В частном доме популярностью пользуется место под лестницей, также гардеробная или техническая комната. Главное, чтобы место размещения распределительного щита было хорошо проветриваемым, с постоянной температурой, отсутствием влажности и без резких колебаний.

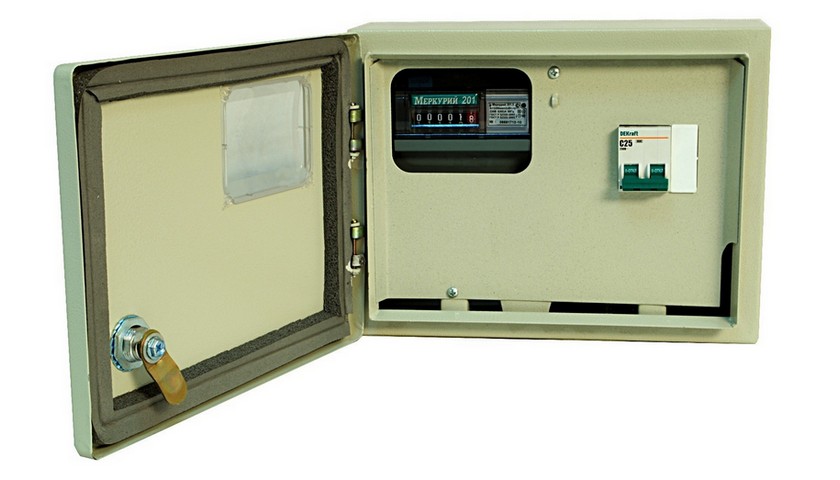

Важно, чтобы распределительный щит был расположен на удобной для пользователя высоте. При установлении в щит счетчика электрической энергии, нужно помнить о том, что будут сниматься показания, поэтому щит устанавливается на уровне глаз.

Для встраиваемого щитка (ЩРУВ), предварительно делается углубление в стене. Его корпус оснащен отверстиями для крепления.

Если стена кирпичная или бетонная, крепления осуществляются при помощи шурупов и дюбелей.

Крепление распределительного щитка происходит следующим образом: щиток прикладывается к месту установки на стене, по отверстиям делаются отметки мест сверления, а по отметкам - сверление и установка дюбелей.

Небольшие предварительные работы

Если приборы не будут мешать последующему монтажу щитка в стену, их можно полностью установить перед окончательным монтажом. Но если установка щитка может быть затруднительна, например, его требуется установить в не очень удачном месте, то следует установить и подключить все защитные аппараты и счетчики до монтирования щита в стену.

Маркировка защитных приборов, нанесенная при их подключении к электропроводке, в будущем существенно облегчит поиск неисправностей на линии.

При установке распределительного щита в частном доме рекомендуется к каждому бытовому электроприбору, потребляющему большое количество электроэнергии, вести отдельный кабель. К таким приборам можно отнести посудомоечные и стиральные машины, электроплиты и электрические чайники и электрические котлы.

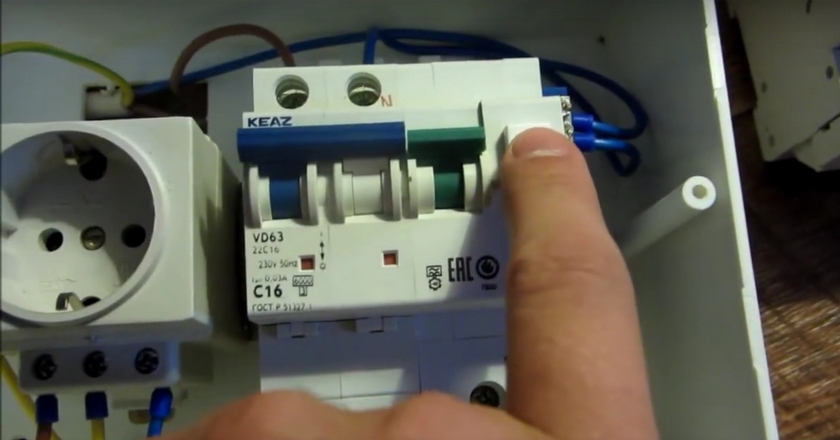

Каждую линию необходимо обеспечить отдельным дифавтоматом. Дифавтомат - сокращенное от дифференциального автомата - устройство, защищающее человека от поражения электрическим током. Сегодня практически ни одна установка распределительного щитка не обходится без монтажа одного или нескольких дифавтоматов, а в некоторых случаях количество дифавтоматов достигает нескольких десятков.

Обычно установкой, подключением и опломбировкой занимаются работники электроснабжающей компании. Но предварительно договорившись, можно установить и подключить щит самостоятельно. После обязательно нужно пригласить работников для проверки правильности подключения и опломбировки.
