Краткий анализ технических характеристик кабеля ВВГ

20.09.2016 2284

Кабель ВВГ славится своей прочностью и универсальностью. Его основное предназначение - передача и распределение электроэнергии в стационарных электроустановках переменного тока напряжением 0,66 и 1 кВ с 50-герцевой частотой.

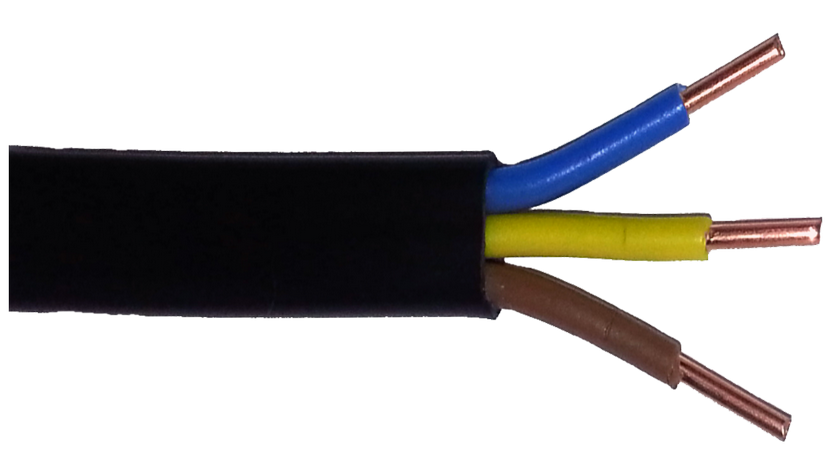

кабель ввг

Характеристики:

рабочий температурный диапазон (t): - 50°С … + 50°С;
минимальная t установки без предварительного разогрева: -15°С;
длительно допустимая t нагрева проводников: +70°С;
максимально возможная t повторного нагрева проводников при неисправности - +80°С (при условии работы не больше 8 часов в сутки и тысячи часов за весь эксплуатационный период);
максимальная t при коротком замыкании - +160°С;
тепловой удар - 1 ч при + 150°C;
требования соответствия: ТУ У 31.3-05758730-024-2002, ТУ В 3.67-00217099.3-94, ТУ 16-705.426-86, ТУ У 31.3-2006134-033-2004, ГОСТ 16442-80;
конструкция:

маркировка: ВВГ, ВВГнг, АВВГ, ВВГ-П, ВВГнг-П, АВВГнг, ВВГ-1, АВВГ-1 и др.;
проводник - один изолированный медный провод или многожильный из 2-5 стержней 1-го или 2-го класса по ГОСТ 22483-77;
поперечное сечение - 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95 мм2;
изоляция - полихлорвинид, полиэтилен. Изоляция отдельных жил в многожильных изделиях имеет разную окраску;
оболочка - ПВХ-пластикат, не поддерживающий горение.

номинальное напряжение, при котором кабель способен функционировать:

220V / 380V;
660V / 1000V.

тест напряжения (AC, 50 Гц, 10 мин):

0,66 кВ - 3 кВ;
1,0 кВ - 3,5 кВ.

сопротивление кабеля по номинальному сечению (1 км кабеля):

1,5 мм2 - 12 МОм;
2,5-4 мм2 - 10 МОм;
6 мм2 - 9 МОм;
10-240 мм2 - 7 МОм.

сопротивление изоляции - не менее 0, 005 MOM/км;

предельные испытания: AC, 50 Гц, 3500 В на протяжении 10 мин;

эксплуатация: в стационарном состоянии при t от -50 до + 50°С (предел внешней среды при относительной влажности до 98% - 35°С). Прокладка производится в земле (траншеях), в помещениях (туннелях), кабельных каналах, коллекторах, на платформах, эстакадах и мостах. Широко используется для питания взрывозащищенного оборудования и работы в пожаро- и взрывоопасных районах;
