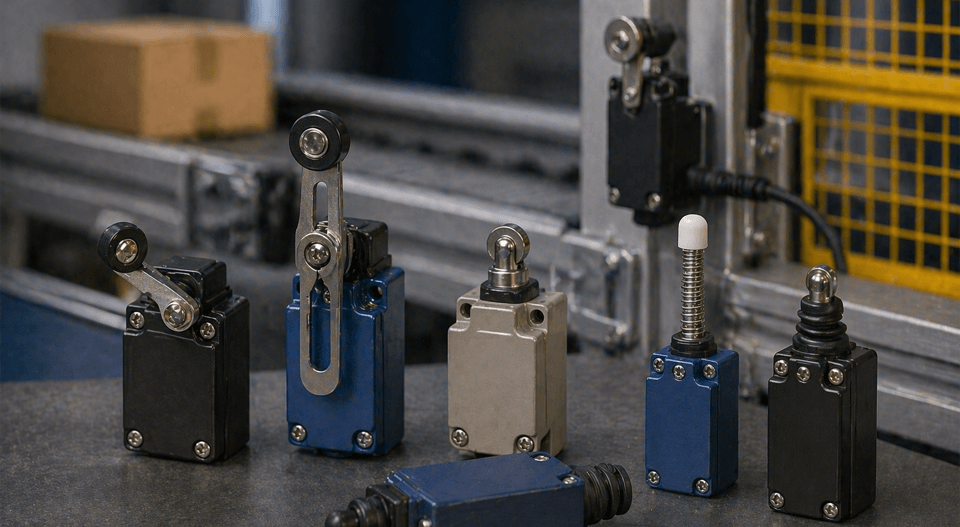

Концевые выключатели. Конструкция, виды, сфера применения

Автоматическое управление электрооборудованием применяется в промышленности, быту, конструкции автомобилей. Для реализации задачи используются различные технические средства. Зачастую в роли переключающего устройства выступают концевые выключатели. Изделия отвечают за включение и выключение, в том числе связанные с защитой механизмов и взаимодействующих с ними людей.

Концевой выключатель – это электромеханическое изделие, размыкающее и замыкающее рабочую цепь при определенных условиях, например, при заданном положении управляемого устройства. Концевой выключатель выполняет практически те же самые функции, что и простой выключатель, только для его срабатывания не требуется нажатия на кнопку.

Конструкция концевого выключателя

В основе конструкции концевого выключателя – контактная часть, включающая замыкающие и размыкающие контакты. Подвижная часть, отсутствующая у бесконтактных моделей, отвечает за воздействие на контактную группу. Внутренние детали устройства заключены в прочный корпус. Для его изготовления применяются как диэлектрики, так и токопроводящие материалы. Как правило, для этой цели используются металлические сплавы и специальный пластик. Индикаторы питания и срабатывания также могут быть элементами конструкции. Устройство концевого выключателя разнится в зависимости от их вида.

Виды концевых выключателей

Концевые выключатели различаются по способу взаимодействия с управляемым оборудованием. Так, для срабатывания механических моделей нужно непосредственное давление на рычаг или колесико, а для бесконтактных достаточно, например, взаимодействия с магнитным полем.

В механических концевых выключателях к размыканию или замыканию контактов приводит физическое воздействие на особые части конструкции - ролики, кнопки, рычажки или поплавки. После изменения положения контактов концевик направляет на механизм управляющий или предупредительный сигнал. Помимо механических изделий стандартных размеров, встречаются микровыключатели. Основываясь на том же принципе работы, такие устройства имеют небольшие габариты. Они рассчитаны на малые токи, рабочий ход также небольшой. Чтобы его увеличить, применяется конструкция с использованием дополнительного рычага и ролика. В любом случае, миниатюрные изделия требуют особенно тщательной настройки.

Бесконтактные концевики – это усовершенствованная версия механических прародителей. В конструкции нет движущихся частей, но есть чувствительный элемент и анализатор сигнала. В основе лежит специальный транзисторный ключ. Поскольку трения и движения деталей нет, надежность устройств высока. Изделия данного вида делятся на несколько подвидов.

Индуктивные выключатели отвечают на приближение и отдаление объекта. Входящая в конструкцию катушка индуктивности взаимодействует с материалом, изменяющим ее магнитное поле, при этом происходит активация датчика.

Емкостные концевики реагируют на определенные предметы, проводящие ток или обладающие диэлектрическими свойствами. Чем ближе объект к устройству, тем выше емкость конденсатора и больше амплитуда колебаний, вырабатываемых генератором. Как только показатели достигают заданного значения, выключатель срабатывает. По сравнению с индуктивными моделями, емкостные менее чувствительны к внешним воздействиям. Они не реагируют на влажность воздуха и изменение плотности.

Кварцевые излучатели ультразвуковых концевых выключателей создают импульсные волны, которые меняются при движении объектов в радиусе действия концевиков. Зафиксировав изменения, устройство подает на оборудование сигнал.

Магнитные модели оснащены ферромагнитными контактами, меняющими свое положение под воздействием постоянного магнитного поля. Внутренние части герконов помещают в стеклянный или пластиковый корпус. Благодаря простоте устройства, магнитные выключатели имеют компактные размеры.

Функционирование оптических концевых выключателей основано на прерывании светового луча объектами, попадающим в зону действия. Кроме того, устройства способны реагировать на отраженный свет. Оптические модели обладают большим радиусом действия – до 150 метров.

Сфера применения концевых выключателей

Концевые выключатели активно используются в быту и промышленности. Малые размеры микровыключателей позволяют применять их в бытовых приборах и электронике. На основе бесконтактных моделей создают датчики уровня. Они реагируют на наполнение емкостей жидкостями и сыпучими продуктами, прекращая их подачу. По выполняемой функции концевики делятся на защитные и функциональные.

Защитные устройства предохраняют управляемое оборудование от повреждения, а также обеспечивают безопасность использующих его людей. Так, в лифтах и подъемниках выключатели препятствуют движению, пока двери не закроются.

Функциональные концевики отвечают за регулярное включение и выключение оборудования. Например, они могут зажигать свет при открывании двери. Кстати, именно так работает освещение в холодильниках.
