Как выбрать гофротрубу

Особенности помещения и существующие нормативы не всегда допускают прокладку проводки без использования дополнительной защиты. Зачастую, для этой цели применяются гофрированные трубы.

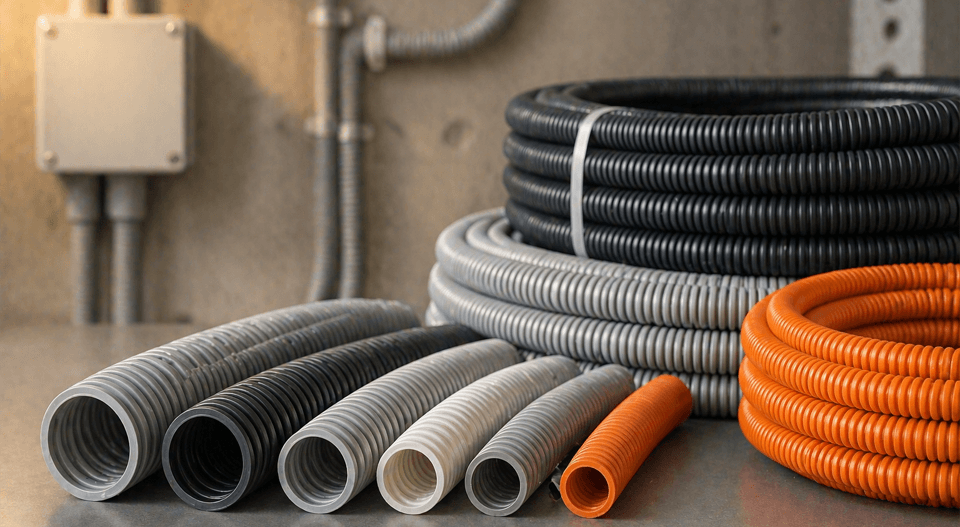

Гофротруба представляет собой полую ребристую трубку, внутрь которой во время монтажа новой или реконструкции вышедшей из строя старой электропроводки помещаются провода и кабели.

Назначение гофротрубы

Основная функция гофротрубы – предохранение проводников от механических повреждений и других воздействий. Изделие помогает повысить срок службы проводки и предотвратить разрушение изоляции под действием влажности, ультрафиолетового излучения и перегрева. Труба обеспечивает пожарную безопасность при размещении проводников в горючих основаниях, а также под горючей отделкой. В случае укладки в стяжку, гофра препятствует сдавливанию и перегибу проводов, дает возможность провести их замену без демонтажа всей конструкции. Помимо защиты коммуникаций, гофра служит добавочным барьером между человеком и электропроводкой.

Выбор гофротрубы

Подбор подходящей гофрированной трубы имеет ряд тонкостей. Так, для открытой наружной прокладки важна устойчивость к температурным перепадам и действию ультрафиолета; при размещении в грунте – непроницаемость для воды и жесткость. Чтобы не допустить ошибок, важно разобраться в разновидностях гофры.

Виды гофротруб

Первый признак, по которому различаются трубы – конструкция. Понятие включает толщину стенок, способность сгибаться, а также наличие дополнительных повышающих жесткость элементов. По конструкции гофротрубы делятся на легкие, средние, тяжелые и армированные.

Легкие модели имеют минимальную толщину стенок и отличаются высокой гибкостью. Изделия выдерживают небольшую нагрузку, порядка 320 Н на 5 см, и подходят для размещения под потолочной и стенной обшивкой.

Средние гофрированные трубы рассчитаны на нагрузку до 750 Н на 5 см. Толщины и жесткости достаточно для укладки в штробу, но для стяжки лучше выбрать более основательный вариант.

Тяжелые трубы отличаются жесткостью и имеют большой радиус изгиба. Часто используются вместе с дополнительными приспособлениями – муфтами и уголками. В процессе эксплуатации допускается нагрузка до 1250 Н на 5 см.

Армированные изделия, усиленные спирально закрученной металлической проволокой и способные выдерживать значительные нагрузки до 4000 Н на 5 см, подходят для прокладки в почве и подвешиваются на опорах.

Кроме того, конструкция гофры может быть дополнена зондом для протяжки кабеля, а также состоять из одного или двух слоев. Двухслойные пластиковые модели оснащаются гладкой внутренней оболочкой, металлические – внешним полимерным покрытием.

Второй признак разделения гофротруб на виды – материал. Производители предлагают варианты из полипропилена, поливинилхлорида и полиэтилена.

Полипропиленовые и полиэтиленовые изделия обладают похожими свойствами: обе разновидности устойчивы к воздействию ультрафиолетового излучения и влажности, перепадам температур. Гофротрубы сохраняют свои рабочие свойства при температуре от -40 до +45 градусов Цельсия.

ПВХ-гофры производятся из самозатухающего материала, предотвращающего распространение огня. Трубы легко сгибаются и укладываются, но имеют массу ограничений по условиям использования. Поливинилхлоридные модели не выносят влажности и термических воздействий. Изделия могут эксплуатироваться только в теплых помещениях и не подходят для открытого монтажа из-за чувствительности к УФ-излучению.

Помимо типа изделия при выборе учитываются его размеры. Гофротрубы имеют стандартный наружный диаметр 16 - 50 мм, металлорукава – от 9,8 до 87,5 мм. Чтобы сделать проводку к осветительным приборам достаточно 16-миллиметровой трубы, для розеток и выключателей потребуется модель не менее 20 мм в диаметре, а для соединения электрощитов – не менее 32 мм.
