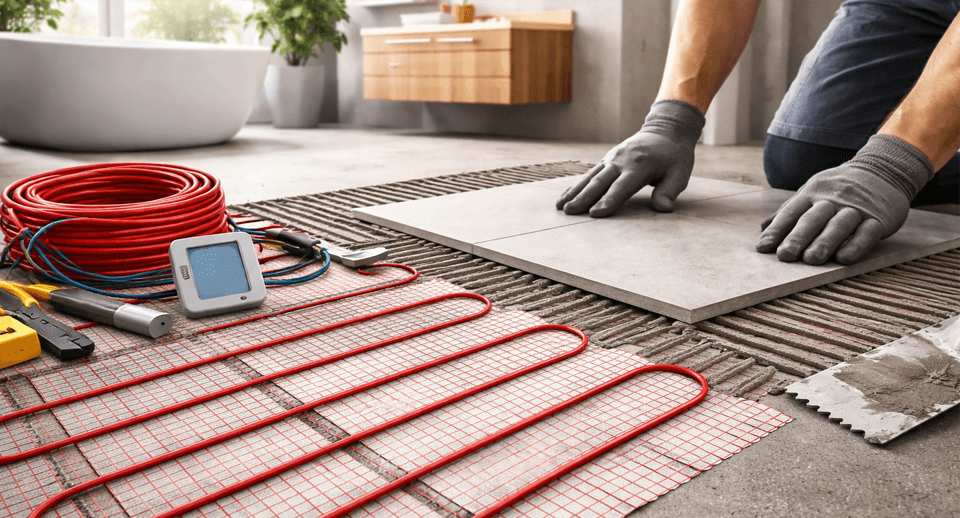

Как установить кабельный пол?

29.08.2016 1551
Поделиться

Пол с подогревом в помещениях уже давно не новинка. Но, тем не менее, когда дело касается его установки, у человека возникает масса вопросов. И в таком случае невольно напрашивается вывод о том, что многие еще не очень хорошо осведомлены о столь популярном явлении. Именно поэтому возникает потребность в разъяснении процесса установки и монтажа кабельных полов. Системы подогрева напольных покрытий могут быть установлены не только в жилых домах, но и в офисных, и даже в промышленных помещениях. Грамотная и профессиональная укладка электрического пола обеспечивает его долговременную и безопасную эксплуатацию. Прежде чем приступить к монтажу кабельного пола нужно провести ряд подготовительных работ, которые предусматривают достижение такой цели, как правильный расчет необходимых материалов. Кроме того, до установки теплого пола необходимо произвести расчет мощности нагревательного кабеля.

теплый пол

Подготовительные работы

Под подготовительными работами подразумевается следующее:

  • Подготовка того места, где будет располагаться терморегулятор и датчик пола.
    Как правило, терморегуляторы устанавливают на стенах, как обычные выключатели света, на высоте не меньше 30 см от пола. В стене намечается место для отверстия, в котором и расположится терморегулятор. Именно от этого места в дальнейшем будет проделана штроба (канавка в каком-либо материале для проводки коммуникаций), через которую в пластиковых трубочках будут проведены провода датчика температуры пола;
  • Подготовка поверхности пола к монтажу.
    Первоначально необходимо очистить пол от пыли, мусора и влаги. Если поверхность неровная с перепадами и ямками, то ее выравнивают при помощи стяжки, толщина которой должна быть не менее 3 см. Оптимальной толщиной принято считать 3-7 см, если же она будет меньше, то в скором времени обязательно растрескается. Перед процессом заливки стяжки пол необходимо обработать грунтовкой, что обеспечит наилучший контакт поверхности с цементно-песчаной основой. На подсохшей грунтовке намечаются места, которые не будут задействованы в укладке кабельного пола. Например, расположение стационарной мебели, отступы от стен не
    менее 5 см;
  • Укладка изоляционного материала происходит с той целью, чтобы обогрев помещения был более качественным и экономичным, с наименьшей потерей тепла до 30%.

теплоизоляция

Укладка теплоизоляции

  • вертикальная, которая осуществляется на всех стенах у их основания на небольшом расстоянии от пола. В таком случае используются либо демпферные ленты, либо обычные полистирольные листы, толщина которых около 1 см, а ширина 15-20 см. Такая укладка изоляции помогает снизить теплопотери;
  • горизонтальная, которая размещается непосредственно на основании пола и впритык к вертикальной изоляции. Здесь используются теплоизоляционные пласты толщиной не меньше 2 см.

Изоляционный материал должен быть очень прочным и стойким к механическим и термическим воздействиям. Чаще всего используются теплоизоляционные листы такого состава, как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т.п. Стоит помнить, что если в помещении повышенная влажность, то поверх теплоизоляционного материала нужно положить гидроизоляционный слой, который поможет избежать попадание воды в основание пола.

стяжка

Предварительная стяжка

После подготовительных работ наступает следующий этап – предварительная стяжка и закрепление монтажной ленты.

На поверхности с теплоизоляционным слоем происходит заливание цементно-песчаной стяжки. Она необходима для того, чтобы создать прочное основание для дальнейшей укладки кабеля, а также избежать его перегрева. Стяжки, как надежную основу, поможет заменить металлическая сетка в мелкую ячейку (1-2,5 см), которая после заливается заключительной цементной-песчаной смесью. Благодаря использованию мелкой сетки стяжка в итоге получается очень крепкой и надежной.

Дождавшись практического полного затвердевания стяжки пол необходимо укрыть специальной монтажной фольгой. Ею покрывается вся поверхность, на стыках она укладывается с обязательным запасом, края соединяют скотчем на основе фольги, чтобы избежать загибов и заворотов в процессе укладки кабеля. Применение экрана из фольги способствует равномерному распространению тепла по всей площади пола. Для того, чтобы нагревательный кабель плотно и надежно был зафиксирован, нужно использовать монтажную ленту, закрепляя ее гвоздями или саморезами с промежутком в 50 см. Специальные скобы на монтажной ленте предназначены для того, чтобы зафиксировать на ней кабель и легко соблюсти необходимый шаг.

После предварительной стяжки и закрепления монтажной ленты наступает монтаж нагревательных секций.

Первоначально необходимо вернуться к выведенной ранее последовательности укладки нагревательного кабеля, изучить ее порядок и шаг.

Обязательно перед разматыванием кабеля нужно измерить величину его сопротивления и зафиксировать ее в гарантийном талоне. Данная величина обязательно должна соответствовать той, которая прописана в этикетке кабельной муфты. Допускается погрешность ± 10%.

Нагревательный кабель продевается в гофру (специальная защита для электропроводки) через холодный конец двухжильного кабеля, после чего устанавливается в заранее подготовленную штробу. Затем начало кабеля и соединительная муфта закрепляется на полу с помощью монтажной ленты. Именно с этого места происходит дальнейшая укладка кабеля. Стоит помнить, что муфта должна быть полностью спрятана под бетонной стяжкой.

нагревательный кабель

Правила монтажа нагревательных линий кабеля:

  • полностью избегать перекрещивания линий кабеля между собой;
  • постоянно соблюдать шаг укладки на всей площади обогрева;
  • в местах изгиба кабеля радиус не должен быть менее 5 см.

Концевая муфта двухжильного кабеля закрепляется при помощи монтажной ленты аналогично соединительной и полностью покрывается бетонной стяжкой. Если же используется одножильный кабель, то при составлении схемы укладки необходимо учитывать такую особенность, как подключение к терморегулятору через два конца кабеля.

Последним этапом процесса монтажа кабельного теплого пола является установка и закрепление датчика температуры и терморегулятора.

Датчик температуры устанавливается тогда, когда кабель полностью уложен по всей необходимой площади. Его монтаж происходит в гофрированной трубке, а устанавливается он в одной штробе с питающим концом нагревательного кабеля. Чтобы избежать попадание раствора в трубку, на ее конец с терморегулятором ставится заглушка.

В промежутках между линиями кабеля укладывают трубку с датчиком так, чтобы она не пересекала их.  Датчик температуры и трубка фиксируются именно по середине линий кабеля, чтобы обеспечить правильное функционирование. Их расположение должно происходить вдоль кабеля не меньше 50-100 см в длину.

терморегулятор

Монтаж терморегулятора

При установке терморегулятора нужно соблюдать следующее условие – подключение к соединительной коробке трех проводов:

  • провод датчика температуры пола;
  • питающий провод нагревательного кабеля;
  • сетевой провод (напряжение = 220 В).

Строго запрещен монтаж терморегулятора в помещении с повышенной влажностью, поскольку это очень опасно!

Установка терморегулятора считается заключительным в процессе монтажа пола с подогревом, после которого идет заливка стяжкой.

Прежде чем приступить к данному процессу, необходимо убедиться в том, что кабельная система исправно работает. Для этого периодически на короткое время систему включают и проверяют ее функционирование. Кроме того, после окончания монтажа кабельного пола и до процесса заливки стяжкой схему укладки нужно зарисовать или сфотографировать, вложив в гарантийный талон.

теплый пол

Существуют специально предназначенные смеси для стяжки именно электрического пола.  Жидкая смесь заливается равномерно и тщательно, избегая повреждений изоляционного материала. В данном процессе всегда обязательно следите за тем, чтобы не образовались воздушные карманы, поскольку они снижают отдачу тепла кабелем. Толщина стяжки должна составлять 3-5 см, а время полного ее высыхания указывается производителем смеси, чаще всего этот период равен 28 суткам. После того, как цементно-песчаная смесь высохнет и затвердеет, обрезаются лишние части изоляции и начинается настил напольного покрытия (керамическая плитка, ламинат и т.д.).
