Как правильно определить площадь сечения?
Зачем же все таки правильно определять сечение кабеля? Что случится, если произвести монтаж неподходящего кабеля? Предположим, вы рассчитали, что номинальная нагрузка данной линии 25 А, значит, для монтажа электропроводки вам нужен кабель диаметром 2,5 мм. кв. У вас имеется кабель без маркировки (маркировка могла стереться, смазаться) похожий на 2,5 мм кв., но на самом деле он меньше - 1,5 мм. кв. Кабель с сечением 1,5 мм не выдержит подобной нагрузки, так как он предназначен для линии с нагрузкой 10-12 А. В результате изоляция нагреется, оплавится, что грозит замыканием и как следствие - пожаром. Бывает, что приобретенный кабель на самом деле имеет сечение меньше указанного производителем. Допустим, вы приобрели провод сечением 4 мм, хотя на самом деле сечение составляет 3,5 мм. В результате чего нагрузочная способность также уменьшается, что влечет за собой негативные последствия. Почему сечение кабеля может быть меньше указанного? Так некоторые компании хотят сэкономить круглую сумму денег, вот и понижают сечение провода.Так что знать действительное сечение провода необходимо для безопасной и продолжительной эксплуатации.

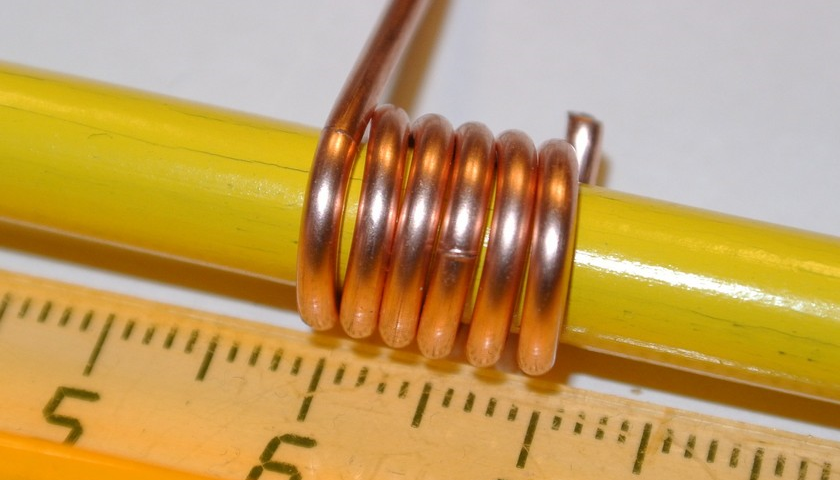

Чтобы рассчитать площадь сечения жилы, для начала нужно узнать ее диаметр. В этом поможет микрометр - особый прибор, измеряющий диаметр жилы провода с высокой точностью. Для этой же задачи подойдет штангенциркуль. Профессиональному электрику приобретение микрометра необходимо в силу специфики работы. Для простого человека, которому понадобилось произвести замер 1 раз, нет смысла покупать микрометр. Но что делать, если даже штангенциркуль дома не нашелся? Есть вполне достойный, альтернативный метод. Вам понадобится линейка, простой карандаш или ручка. Только не пытайтесь измерить диаметр при помощи линейки! Такой метод даст большую погрешность. Линейка понадобится чуть позже. Берется кусок провода, предварительно зачищенный от изоляции примерно на 40 см, и наматывается на карандаш. Важно наматывать как можно плотнее! Если между витками останутся зазоры, измерения будут неверны. Считается, сколько витков вышло, а их длина измеряется линейкой. Например, на карандаше 21 виток, длина витков 37 мм. Длина витков делится на их количество и получается диаметр жилы (37/21=1,762).
Немного геометрии

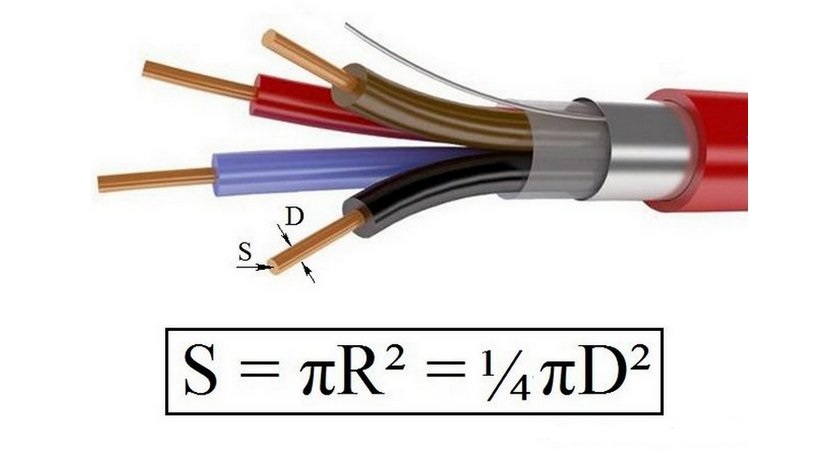

Далее нужно вспомнить курс школьной геометрии и применить формулу вычисления площади круга: (S=ПИ*D2/4), для облегчения расчетов можно преобразовать формулу (S=0,785*D2), где D - диаметр, а 0,785 - число ПИ разделенное на 4. Подставляем наши значения, результат округляем до сотых:(1,762*1,762)*0,785=2,44 мм. Точность полученных данных зависит от плотности намотки, и количества витков - чем их больше, тем точнее будет результат. Вот таким простым методом можно вычислить сечение одножильного кабеля.
Но если кабель многожильный? Потребуется значение сечения одной из жил, а высчитывается оно по вышеприведенной формуле. Далее умножается площадь одной жилы на их количество. Ну например: площадь жилы равна 0,2 мм, всего жил 15. Умножаем: 15*0,2=3мм. Но бывает, что жилы в кабеле не прилегают вплотную, и между ними образуется зазор, который нужно учесть. Если такой зазор имеется, результат умножается на 0,9. Возьмем наши значения: 3*0,9=2,7.
Заключение
Правда, у этого метода определения есть свои минусы - с его помощью можно узнать сечения только маленьких размеров. Разве реальным будет намотать на карандаш провод сечением 6 мм. кв.? Тут, конечно, без специального прибора никак не обойтись. Существуют специальные таблицы с номинальным значением сечения кабелей, как одножильных, так и многожильных, и соответствующие значения диаметров. Но для того, чтобы проложить проводку у себя в квартире, способа с карандашом будет вполне будет достаточно.
