Кабельные чулки и их применение

17.04.2017 1934
Поделиться

кабельный чулок DKC

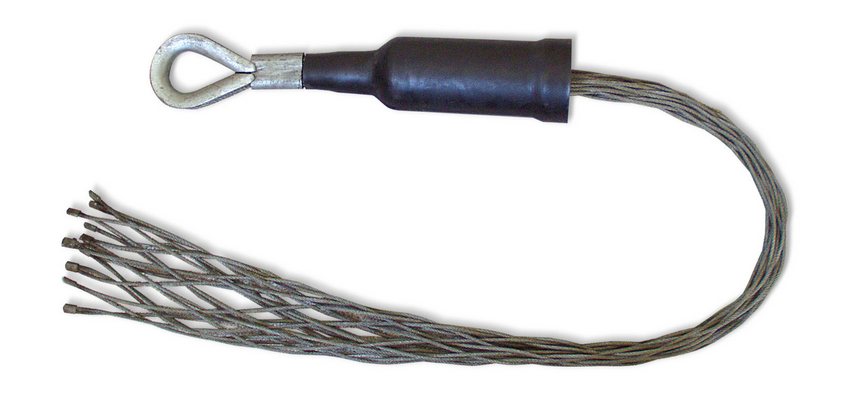

Кабельный чулок – это приспособление, предназначением которого является затяжка кабеля или провода в трубы. Конструктивно изделие можно разделить на две части: ушко для крепления тянущей проволоки и свитые в, так называемый, хоботок тросики. Именно данный хобот прочно надевается на окончание кабеля.

Кабельные чулки бывают нескольких видов. Выбор конкретной модели напрямую зависит от принципов и особенностей монтажа кабелей.

Виды:

  • одинарная петля (стандартный вариант, классическая модель): применяются в протяжке по принципу захвата с торца. Отличаются данные модели высокой прочностью, которая создается при помощи двойного витья стального троса.
  • одна пара петель (стандартный вариант): используются в обычной растяжке. Отличается эластичностью, следовательно, упрощенным использованием.
  • проходной тип с наличием одной петли: применяется при необходимости растяжки электрических проводов в участке свободного доступа в процессе протягивания.
  • разъемный с парой петель: применение в ситуации, когда закрепить изделие за окончание невозможно (наличие резких поворотов и загибов).
  • тройной чулок: использование в протяжке трех шнуров одновременно. Механизм применения заключается в креплении трех шнуров к одной петле.
  • боковой чулок: временное взятие провода со стороны торца.
  • транзитный тип (переносной): для соединения отдельных проводников.
  • чулок для изделий с небольшим весом: применение с проводами незначительных размеров (ТВ-провода, внутренняя электропроводка, оптоволокно.
Инструкция применения

Конструктивно изделие очень простое и незамысловатое, но при этом особенное и несколько хитрое. Последнее качество состоит в том, что провести в чулок проводник очень просто, а вот вынуть гораздо сложнее. Кроме того, при высоких тяговых нагрузках деформируется наружная оболочка кабеля, но при этом он нисколько не повреждается. При чересчур высоких тяговых силах приспособление может разорваться. Точнее, рвется только либо ушко, либо проволоки, а кабель при этом остается абсолютно невредимым.

В изделии присутствует специальная стяжка для фиксации, расположенная на конце чулка. При правильном выполнении стяжки нагрузка в момент втягивания на нее почти не подается. Важно, что при необходимости вынуть кабель наружу, стяжка начинает играть более серьезную роль. Ведь она не только самостоятельно затягивается в процессе затягивания провода, но также и растягивается в момент вытаскивания. То есть, если стяжка не затянута, провод просто соскользнет с приспособления.

Кабельный чулок незаменим в процессе прокладки кабельно-проводниковых изделий под землей. Используется устройство и в быстром протягивании линии по всей трассе, и в роли захватного механизма. Безусловно, кабельный чулок далеко не единственное приспособление для монтажа кабелей и проводов, но считается самым основным.

В торговой сети "Планета Электрика" Вы можете приобрести кабельные чулки от выдающегося производителя кабельной арматуры компании DKC
