История появления отверток и правила их эксплуатации

История появления и распространения отверток

Всем известно, что первые орудия труда появились еще в древности. Это говорит о том, что человек испокон веков стремился облегчить и оптимизировать физическую работу. В течение многих столетий происходил процесс эволюции, который на сегодняшний день привел к высокой материальной культуре человечества. Последняя, как правило, характеризуется существующими в ту или иную эпоху рабочими инструментами.

На сегодняшний день без инструментов невозможно осуществление даже самых простых действий, не говоря уже о крупных строительных или монтажных работах. Современный рынок представлен огромным разнообразием приборов, предназначенных для работ разного рода. При использовании молотка или дрели мало кто задумывается о том, каким образом они плотно вошли в обиход и как вообще появились. На самом деле, все устройства и приборы, существующие на сегодняшний день, имеют свою историю появления и развития. Хотя, казалось бы, такие вещи существовали всегда.

Отвертка – один из самых популярных инструментов, которые имеются абсолютно в любом доме и квартире. Сегодня абсолютно каждый хозяин или даже хозяйка имеет под рукой как минимум два-три типа данного инструмента. В специализированных магазинах можно найти огромное количество отверток, отличающихся друг от друга размером, формой, цветом, предназначением и т.д. Но каким был первоначальный вариант данного инструмента, и за какое время он смог пройти такой путь развития?

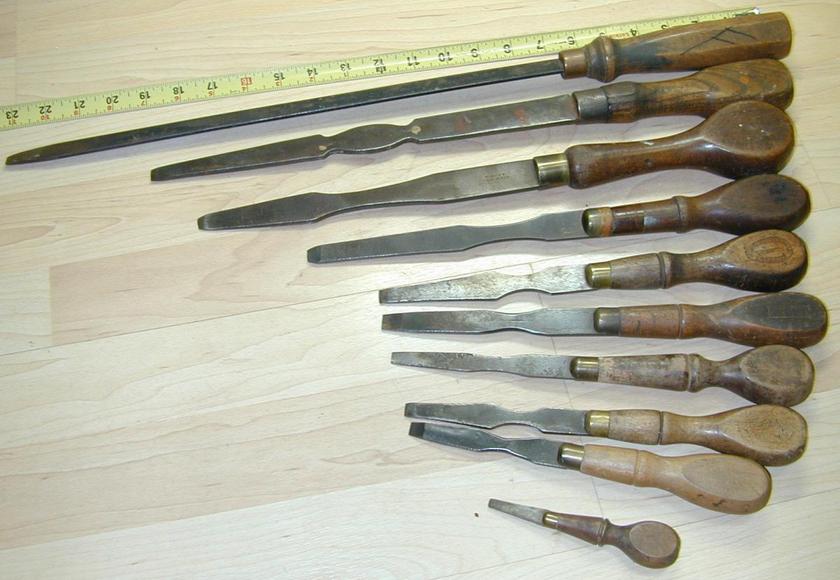

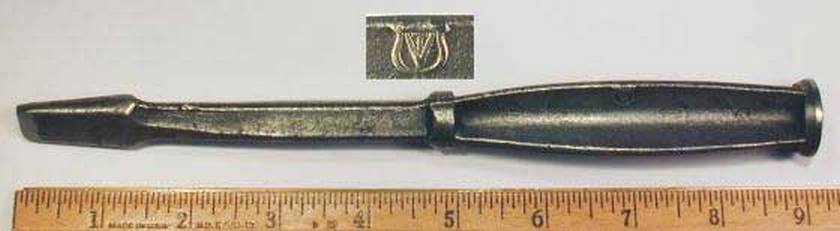

Самая популярная версия утверждает, что отвертка – довольно молодой рабочий инструмент, появившийся около 400 лет назад, т.е. в 17 веке. Но, как это принято, на каждую версию имеется в истории антиверсия. Таким образом, некоторые исследователи утверждают, что первые отвертки появились еще раньше, а именно в 15 веке. Основой таких выводов послужили рисунки, на которых изображено средневековое стрелковое оружие с четко выраженными крепежными и регулировочными винтами.

Принято считать, что отвертка была создана францисканским монахом Бертольдом Шварцем. Именно он, находясь в заточении по обвинению в магии, по чистой случайности изобрел порох. Кроме того, появление отвертки стало прямым следствием стремительного развития техники и оружейного дела. Данный инструмент, исходя из утверждений историков, изначально применялся именно в огнестрельном оружии.

В течение 400 лет отвертка служила человечеству в таком виде, в каком изначально была создана. И только с момента разработки двигателей внутреннего сгорания и, следовательно, производства автомобилей, отвертку оценили по заслугам. С этого периода данный инструмент стал активно использоваться в масштабном конвейерном производстве с параллельным повышением технических требований. Отвертка теперь должна была быть особо прочной, надежной, не требующих больших усилий при использовании, а также не причиняющей ущерб деталям. Но самая простая отвертка того времени абсолютно не соответствовала ни одной вышеперечисленных характеристик, ведь при работе она постоянно выходила из шлица, царапая детали, срывала резьбу, перекручивая элементы. Повреждения наносились не только изделиям, а также самим рабочим. Их руки непросто были поцарапаны, но и нередко протыкались насквозь. Именно последний тип травмы стал причиной скорейшего усовершенствования отвертки. Петер Робертсон – рядовой канадский торговый агент, проткнув себе руки отверткой, предложил квадратную форму шлица. В дальнейшем это нововведение было запатентовано как ТМ «Robertson Drive» (1907 г.).

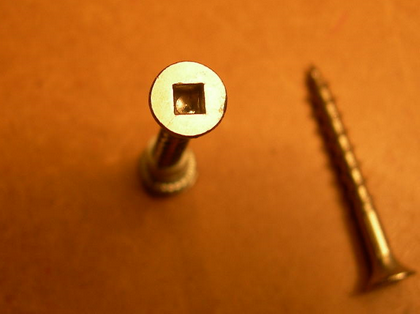

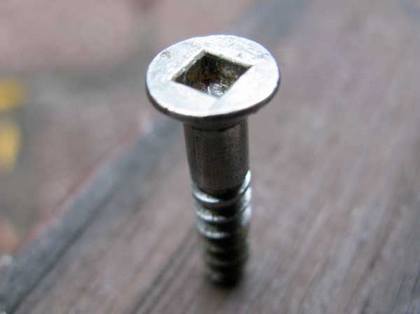

Квадратный шлиц несомненно отличался большим количеством положительных свойств: дешевое изготовление, прочное центрирование отвертки в шляпке с квадратной прорезью, минимальный угол работы.

Винт Робертсона был одобрен и принят заводами Форда, поскольку его использование значительно сильно сократило время работы, столь ценное при конвейерной сборке. Спустя некоторое время Форд по достоинству оценил изобретение Робертсона и захотел купить патент «Robertson Drive», но получил отказ. Петер Робертсон изъявил желание иметь постоянную прибыль от продажи абсолютно каждой партии автомобилей Форда. Но его изъявление не было одобрено, в следствие чего алчность самого же изобретателя перекрыла ход квадратного шлица в сферу промышленности. Таким образом, «Robertson Drive» не получил мирового признания.



Отвертки Philips

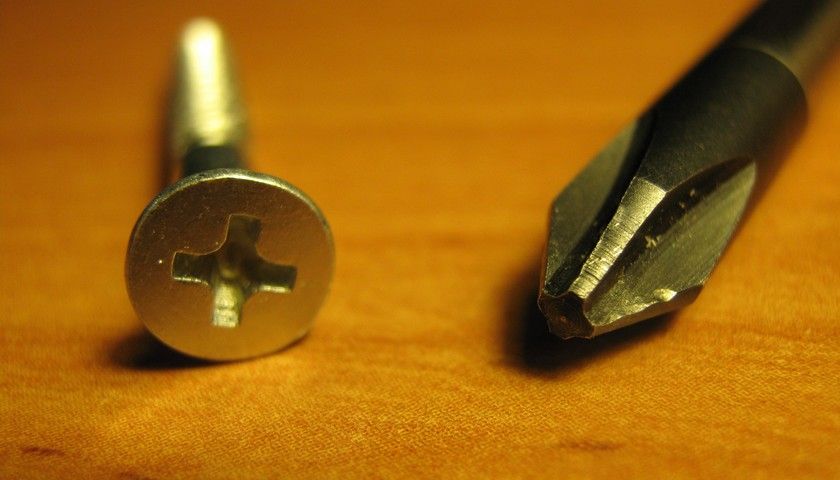

Спустя около 30 лет с того момента, как Петер Робертсон запатентовал квадратный шлиц, Джон Томпсон разработал крестообразную отвертку, а также соответствующий ей винт. О данном новшестве быстро узнал весь мир, но вот только внедрение на производство происходило довольно затруднительно.

1935 год стал решающим для Томпсона благодаря знакомству с Генри Филлипсом. Именно он купил у незадачливого изобретателя права на крестообразную отвертку, а спустя год создал существующую до сих пор компанию Phillips Screw Company. Ошеломительного успеха Филлипс достиг благодаря активной работе по модернизации инструмента, а также его внедрению в массовое производство. Итогом деятельности стало мировое признание крестовых винтов и отверток, которые не срывали резьбу и обеспечивали плотную фиксацию. Отличительной особенностью усовершенствованного инструмента стало автоматическое выталкивание жала отвертки при полной затяжке винта.

Несмотря на большое количество достоинств нового изобретения, поиск клиентов был трудным и долгим. Но все изменилось после того, как Юджин Кларк (президент известной американской компании по производству метизов American Screw Company) лично испробовал крестовые отвертки и винты. Новинка сразу была оценена Кларком, после чего он приступил к полному перевооружению своей компании, выделив на это 500 тыс. долларов.

1937 год ознаменовался сотрудничеством с известной автомобильной корпорацией General Motors. Эта компания первая стала применять крестообразные изделия в автомобилях Cadillac. После этого Phillips Screw Company получила признание от ведущих американских производителей автомобилей, которые не раздумывая приступили к перевооружению производства.

Вторая мировая война сыграла большую роль в распространении крестообразных отверток и винтов по всему миру. Так, Россия узнала о данных изделиях в 1944 году. В это время американские бомбардировщики В-29 совершали аварийную посадку в СССР, и на основе русско-японского пакта о ненападении были принудительно оставлены на территории Советского Союза. В производстве советского Ту-4 было впервые опробовано заморское новшество.

Таким образом, изначально непризнанное изделие Томпсона приобрело всемирную известность благодаря предприимчивому Генри Филлипсу. До сих пор крестовые отвертки и винты пользуются огромной популярностью, хоть сейчас уже существуют другие варианты инструментов.

Правила эксплуатации отверток

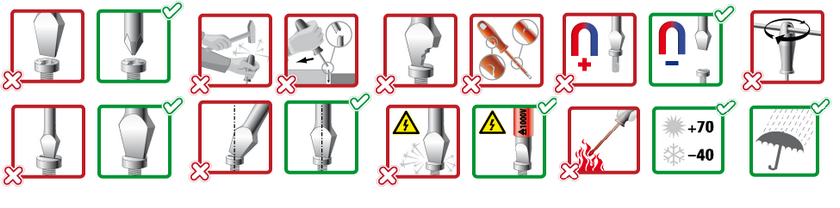

Для того, чтобы инструмент не подводил Вас во время пользования, необходимо соблюдать некоторые правила. Они помогут не только осуществлять работу быстро и качественно, но и уберегут от возможных повреждений.

• выбирая отвертку, всегда обращайте внимание на соответствие ее профиля виду крепежа;
• рабочий элемент отвертки должен полностью соответствовать габаритам контактного элемента;
• применять инструмент необходимо по его непосредственному предназначению;
• при работе, следите за тем, чтобы стержень отвертки располагался повдоль крепежной оси, исключая вероятность перекоса;
• проем, имеющийся в ручке инструмента, не выполняет роль вспомогательного рычага, а существует для удобного крепления отвертки. Если Вам необходимо усилить затяжку, используйте инструмент, ручка которого имеют Т-образную форму;
• беспрепятственно можно использовать изделия с цельной изоляцией и рукояткой, а также неизношенным в процессе использования наконечником;
• отвертки, применяемые в работах под напряжением, должны иметь изоляцию как на рукоятке, так и на самом стержене. Маркировка таких изделий - △1000В, а сертификат соответствует стандарту VDE;
• для более удобной работы можно использовать специальное устройство, которое по мере необходимости может намагнитить или размагнитить наконечник отвертки;
• температура эксплуатации варьируется в диапазоне от -40 ⁰С до +70 ⁰С. Нельзя подвергать отвертку сильному нагреву, поскольку это чревато сильным повреждением стержня и оплавлением рукоятки;
• для увеличения срока службы необходимо осуществлять правильный уход за инструментом. Имеется в виду, что после совершения работ нужно очистить инструмент от грязи, пыли и иных посторонних частиц, а хранить отвертку стоит в сухом месте во избежание появления коррозии.

Соответствие диэлектрического инструмента ГОСТу

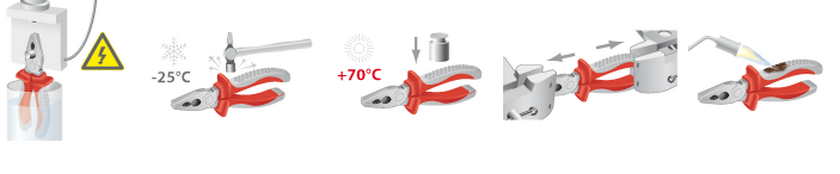

Перед тем, как приступить к активному использованию отверток (или иных диэлектрических инструментов), важно провести специальные испытания. Они покажут то, насколько изделия соответствуют ГОСТу 11516 и годны ли они для эксплуатации.

Испытание №1. Электрическая прочность.

Предварительно необходимо выдержать инструмент в воде в течение суток. После этого на изделие подается напряжение с показателем в 10 кВ (3 минуты), параллельно измеряя утечку токов. Если по итогу показатель утечки не превысил норму, а изоляция не была пробита, то результат уверенно считается удовлетворительным.

Испытание №2. Удар при низких температурах

В течение 2 часов инструмент должен находиться при температуре -25⁰С. Иными словами, изделие должно быть охлажденным. После этого находясь в комнатной температуре отвертка подвергается ударам, после которых изоляция не должна повредиться.

Испытание №3. Пробой при механических нагрузках.

Изделие нагревают до высоких температур (приблизительно +70⁰С), при этом подавая напряжение в 5 Кв и прикладывая силу в 20Н. Если изоляция не была пробита, то испытание пройдено успешно.

Испытание №4. Адгезия изолирующего покрытия.

Также, как и в испытании на пробой при мех. нагрузках инструмент нужно нагреть до +70⁰С. Но при этом к изделию прикладывается растягивающее усилие в 500Н. Результат удовлетворителен в том случае, если изоляция рукоятки не повредилась и не отстала от части из металла.

Испытание №5. Воспламеняемость.

10 секунд изоляционный материал изделия нагревается горелкой. Если после прекращения подачи пламени огонь не распространяется по изоляции, испытание пройдено успешно.
