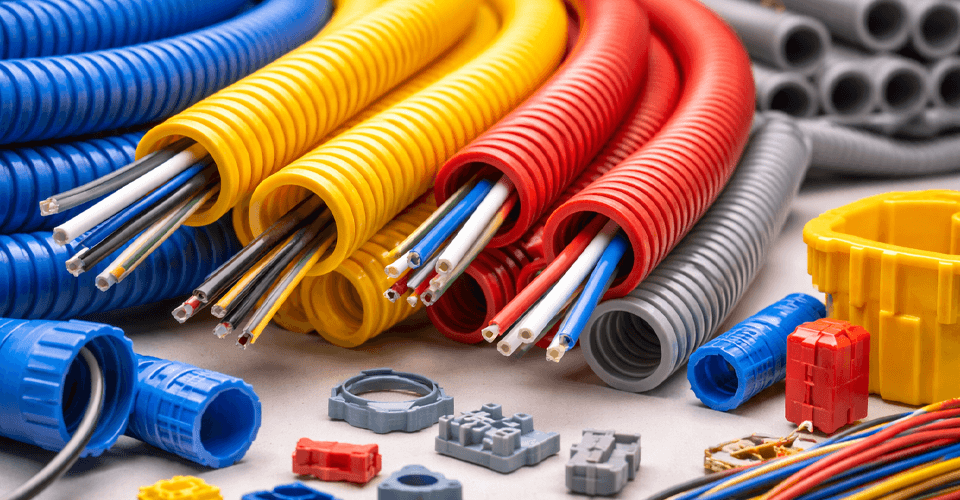

Гофры бывают разные: синие, жёлтые, красные

Гофры бывают разные: синие, жёлтые, красные, оранжевые, серые, зелёные, чёрные и даже металлические. Их объединяет одно – обеспечение надёжной защиты силовых и слаботочных кабельных линий от негативного воздействия внешней среды. Например, от механических повреждений, влажности, агрессивных сред, ультрафиолетового излучения, высоких температур и так далее. В статье разберёмся, трубы с какими характеристиками подойдут для прокладки в грунт или на улице, а какие лучше использовать внутри помещений.

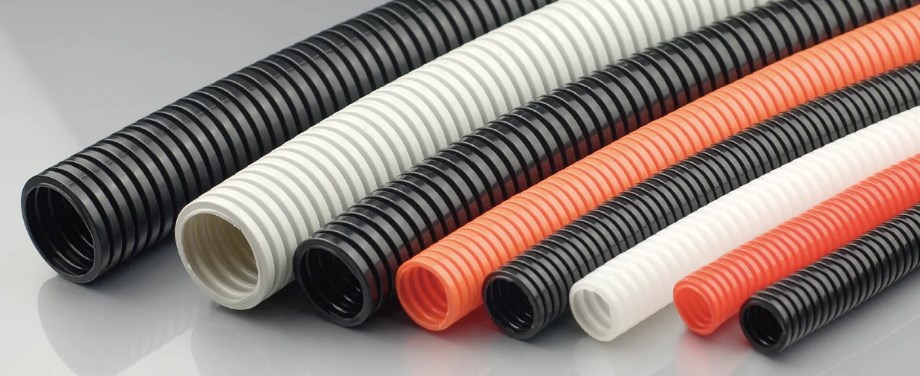

Прочность – первый фактор, на который стоит ориентироваться. Он характеризует уровень нагрузки, который способны выдержать те или иные категории труб:

Лёгкие гофры отличаются высокой гибкостью и подходят для кабеля, на которой не предполагается подача высокой нагрузки. Тонкие стенки толщиной 1-2 мм выдерживают невысокую нагрузку до 320 Н на 5 см. Такой тип труб позволяет осуществлять прокладку линий открытым способом, а также за облицовкой стен и покрытием потолков.

Тяжёлые модели обладают особой жесткостью благодаря стенкам с толщиной 5-7 мм. Что обеспечивает повышенную устойчивость к механическим воздействиям, влагостойкость и позволяет выдержать нагрузку до 750 Н на 5 см. Этого будет достаточно для защиты проводки при строительстве монолитных домов и организации скрытого монтажа в стенах и стяжке.

Сверхтяжёлые трубы с особо жёсткими стенками рассчитаны на серьёзные нагрузки до 1250 Н на 5 см. Что позволяет защитить кабельные линии, проходящие в стяжке или под землёй, в том числе на объектах городской инфраструктуры. Но утолщения стенок привело к снижению уровня гибкости. Поэтому для уменьшения минимального радиуса изгиба для поворотных зон труб рекомендуется использовать специальные уголки.

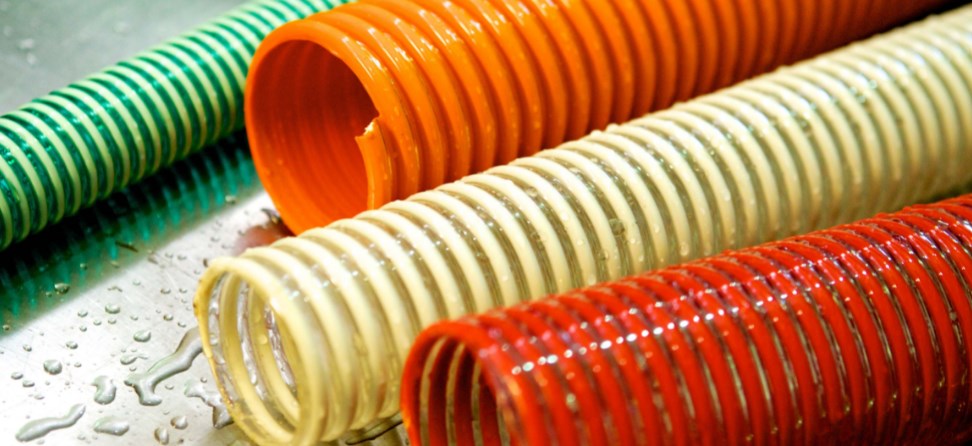

Армированные модели оснащены проволочной спиралью, расположенной внутри пластиковой оболочки, благодаря чему выдерживает нагрузку до 4000 Н на 5 см. Это позволяет осуществлять прокладку силовых и слаботочных линий в сложных условиях эксплуатации. Например, при строительстве автомобильных дорог, взлётно-посадочных полос аэропортов и других объектов городских коммуникаций. Также они используются при монтаже кабеля на улице или подвешивании на опорах.

ДКС

Артикул: 91920G

6a99457c-fc55-4018-a5dd-fb694c8d410b

Труба гофрированная ПВХ d20мм гибкая легкая с протяжкой зел. (уп.100м) DKC 91920G

35 руб.

Цена за 1 м

ДКС

Артикул: 91920Y

fb98d281-d193-488b-b6a0-2936038230cc

Труба гофрированная ПВХ d20мм гибкая легкая с протяжкой желт. (уп.100м) DKC 91920Y

35 руб.

Цена за 1 м

IEK

Артикул: CTG12-090-K04-100-R

1a0e79fb-9fbb-4931-a7d7-cd3e6d5c8f8b

Труба гофрированная двустенная ПНД d90мм гибкая красная (уп.100м) IEK CTG12-090-K04-100-R

268 руб.

Цена за 1 м

EKF

Артикул: tpnd-32-to

d6d7ee9f-0fba-45b9-808f-5f8e461405d9

Труба гофрированная ПНД d32мм гибкая тяжелая с протяжкой оранж. (уп.25м) PROxima EKF tpnd-32-to

75 руб.

Цена за 1 м

Материалы изготовления – второй фактор, который необходимо учесть. Так как каждый из них обладает специфическими характеристиками, способными решать определённые задачи.

ПВХ с высокими самозатухающими и изоляционными свойствами, лёгким весом и гибкостью подходят для использования только в помещениях с низким уровнем влажности. Такие ограничения обусловлены чувствительностью к постоянному воздействию ультрафиолета, влаги и высоких температур. Трубы из этого материала чаще всего имеют серый цвет, встречаются также модели зелёного и жёлтого цвета.

ПНД с устойчивостью к механическим повреждениям, воздействию агрессивных химических сред, влажности, перепадам температур и обладающие высокой эластичностью предназначены для защиты кабельных линий в стяжке и штробах стен, выполненных из негорючего материала, и на улице. При этом изделия запрещены для прокладки в строениях из дерева, так как материал является горючим. Гофры зачастую имеют оранжевый и чёрный цвет.

ППР характеризуется эластичностью, невосприимчивостью к воздействию влажности, ультрафиолетового излучения и перепадам температур. Что позволяет использовать такие гофры как внутри, так и снаружи помещений для протяжки проводки, которая не предполагает высокую нагрузку. Трубы из этого материала отличаются синим цветом.

ПА отличается высокой гибкостью, стойкостью к влиянию влаги, химически агрессивных сред, атмосферных факторов и не поддерживают горение. Что позволяет организовать проведение кабельных линий снаружи и внутри помещений, в том числе деревянных. Гофры зачастую отличаются тёмно-серым цветом.

Нержавеющая сталь обладает высокой механической прочностью и устойчивостью к воздействию агрессивных химических сред. Это обеспечивает надёжную защиту кабельным линиям, проложенным снаружи и внутри помещений по горючим и негорючим материалам, на производственных и промышленных объектах.

TDM

Артикул: SQ0413-2501

129796ff-311c-40ee-b730-b49d885eecbf

Труба гофрированная ПНД d16мм IP55 25м с зондом, черная SQ0413-2501

16 руб.

Цена за 1 м

ДКС

Артикул: 10916

3847f342-3eaf-4f3f-bb64-dc70b8a6388a

Труба гофрированная ПП d16мм гибкая легкая без протяжки син. (уп.100м) DKC 10916

96 руб.

Цена за 1 м

ГОФРОМАТИК

Артикул: zeta42417

ba29c8ff-1713-4ea7-b261-1ca6728efca0

Металлорукав Р3-ЦХ 50 20 м/уп ГОФРОМАТИК ЗЭТАРУС zeta42417

326 руб.

Цена за 1 м

IEK

Артикул: CTG20-16-K41-100I

0baaaf3d-aee2-48a0-a7c0-2092d86caeb3

Труба гофрированная ПВХ d16мм с протяжкой сер. (уп.100м) IEK CTG20-16-K41-100I

21 руб.

Цена за 1 м

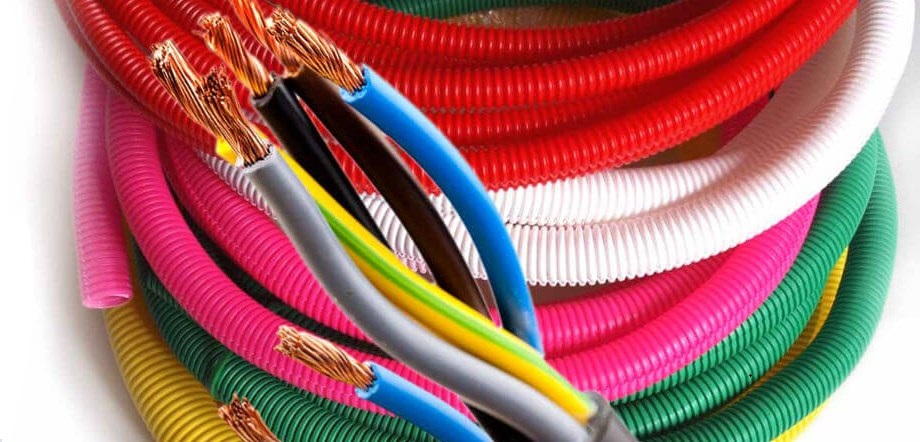

Также организация скрытой проводки в квартирах, коттеджах и офисах с помощью гофры позволяет быстро заменить вышедший из строя кабель. Причём это легко будет сделать, вынув его из выходного отверстия трубы, а не разбирать всю стену целиком, как приходилось делать ранее.
