Фотореле: устройство, назначение и виды

09.08.2019 46455
Поделиться
фотореле
Фотореле – маленькое, но умное устройство, которое избавит от необходимости самолично включать и выключать освещение, например, на улице. Как приборчик устроен, каких видов бывает и как подключается – ищите в нашей статье.

Что такое фотореле

Фотореле представляет собой чувствительный прибор, реагирующий на свет. При снижении освещенности до определенного уровня, заданного заранее, устройство срабатывает, включая светильники. Когда становится достаточно светло, датчик отключает осветительные приборы.

В качестве светочувствительных элементов используются фотодиоды, фоторезисторы, фотосимисторы и другие устройства с разным принципом работы. Так, реле с фоторезистором функционирует за счет изменения сопротивления, с фотодиодами – ЭДС, с фотосимистором – взаимодействия положительной и отрицательной гармоник.

Применение фотореле

Главная миссия фотореле – облегчение человеческой жизни. Не царское это дело собственноручно свет включать, вот устройства и берут эту обязанность на себя. Изделия можно встретить повсюду: на улице, в жилых и служебных помещениях. Наиболее широко фоточувствительные реле распространены в схемах управления уличным освещением. Им можно доверить как фонари, так и декоративную и архитектурную подсветку, освещение дворов, парковок, стоянок, зоны обзора камер видеонаблюдения.

Фотореле помогают сэкономить на электричестве. Вырабатывать его они пока не научились, но снизить расход могут. Под управлением устройств светильники горят только когда действительно темно и не потребляют электроэнергию утром и днем, если оператор прозевал время гасить свет.

Разновидности фотореле

Производители предлагают фотореле нескольких видов. Деление производится на основе конструктивных особенностей: расположения датчика освещенности, наличия таймеров, регуляторов и других дополнений.

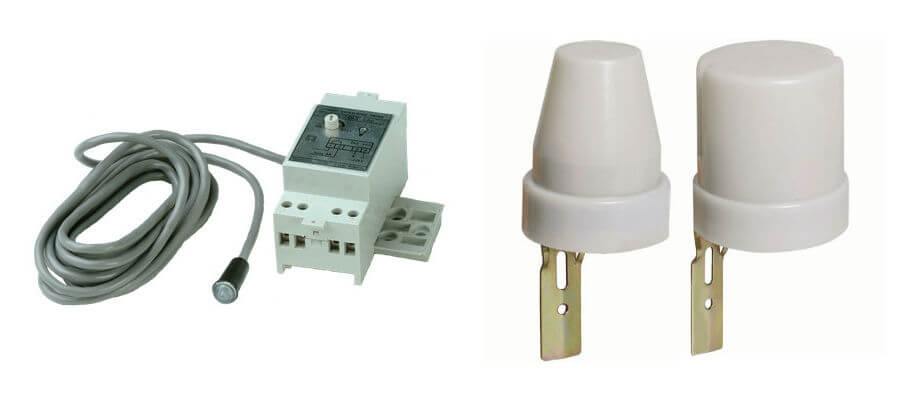

Фотореле со встроенным чувствительным элементом – это цельная конструкция в частично или полностью прозрачном корпусе, что связано с необходимостью доступа света к расположенному внутри датчику. Благодаря закрытости и простоте установки устройства этого типа чаще других используются в системах наружного освещения.

Реле с выносным фотоэлементом включает блок управления и датчик, присоединенный к нему при помощи проводника. Само реле монтируется в электрощит, а фотоэлемент размещается на улице. Расстояние между частями устройства не должно превышать 150 метров. Изделия данного типа отличаются высокой чувствительностью и скоростью срабатывания.

Фотореле с таймером используются для включения светильников в определенное время. Разные варианты исполнения позволяют задать график включений в зависимости от времени суток или дня недели, установить время задержки включения и отключения освещения.

Модели с регулятором чувствительности позволяют самостоятельно определить пороги срабатывания. Это удобно, если искусственный свет требуется не только ночью, но и днем, например, в пасмурную погоду.

Для реле с датчиком присутствия одной темноты недостаточно: устройства активны только при появлении в зоне действия движущегося объекта. Изделия чаще монтируются в помещениях, однако, встречаются и в системах уличного освещения.
IEK
Артикул: LFR20-601-2200-003
569 руб.
Цена за 1 шт
  • Основные характеристики
  • Тип товараВыключатель сумеречный
  • Способ монтажаНакладной
  • Тип датчикаВстроенный датчик освещенности
  • Задержка включения0
  • Степень защитыIP44
  • Серия производителя"ФР"
  • Сведения РАЭК
  • Код545895
  • КлассEC000189
  • НаименованиеФотореле ФР 601 серый, макс. нагрузка 2200 ВА IP44 IEK
  • Дополнительные характеристики
  • Задержка отключения, сНет
  • Макс. коммутационная мощность (подключ. нагрузка)2 200
  • ЦветСерый
  • МатериалПластик
  • Номин. напряжение230
  • Тип поверхностиГлянцевый
  • Вид/марка материалаПрочее
  • Не содержит (без) галогеновНет
  • Защитное покрытие поверхностиНеобработанная
  • ПрозрачныйНет
  • Тип контактовПрочее
  • ВращениеНет
  • Емкостная (C-) нагрузкаНет
  • Тип датчикаВстроенный датчик освещенности
  • Единица измеренияшт
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке20

Евроавтоматика F&F (ФиФ)
Артикул: EA01.001.013
  • Основные характеристики
  • Тип товараСумеречный выключатель для распределительного щита
  • Номин. напряжение230
  • Номин. коммутируем. ток, А16
  • Диапазон регулировки освещенности, лк2...100
  • Номин. напряжение датчика освещенности, В24
  • Степень защиты IPIP20
  • Способ монтажаDIN-рейка
  • Сведения РАЭК
  • Код623662
  • КлассEC001645
  • НаименованиеAZ-112
  • Дополнительные характеристики
  • Макс. коммутируем. ток при cos Ф = 0,62
  • Макс. мощность люминесц. ламп (параллельно компенсир.), ВА750
  • Класс защиты датчика освещенностиII
  • Номинальная частота, Гц50...50
  • Макс. мощность люминесц. ламп (включение попарно), ВА1 000
  • Макс. мощность ламп накаливания, Вт2 000
  • Глубина монтажная, мм65
  • Степень защиты (IP) датчика освещенностиIP65
  • Способ монтажа датчика освещенностиВстраиваемый (-ая)
  • Модульная ширина1
  • Макс. мощность люминесц. ламп, ВА1 000
  • Макс. длина провода датчика освещенности, м50
  • Кнопка вводаНет
  • С программируемым ночным отключениемНет
  • Единица измеренияшт
  • Тип позицииСкладская
  • Кол-во в транспортной упаковке1

Реле и Автоматика
Артикул: A8001-77946602
1d0d776a-45fd-4c19-a541-010543f9ae6a
Фотореле ФР-16В 10А IP40 A8001-77946602
4 816 руб.
Цена за 1 шт
  • Основные характеристики
  • Тип товараФотореле
  • Тип датчикаВстроенный датчик
  • Сведения РАЭК
  • Код1782106
  • КлассEC000189
  • НаименованиеФотореле ФР-16В (встроенный датчик)
  • Дополнительные характеристики
  • Степень защиты IPIP40
  • Ширина устройства68
  • Тип позицииПрочее
  • Кол-во в транспортной упаковке1

Монтаж фотореле

Смонтировать фотореле не так сложно: подробная схема подключения обычно прилагается к устройству. С помощью соответствующих проводников изделие присоединяется к электрической сети и управляемым осветительным приборам. В зависимости от исполнения, реле крепятся при помощи специальных элементов или DIN-рейки.

Правила размещения фотореле

Если место для установки реле выбрано неверно, корректной работы, даже при правильном подключении, ждать не стоит. Чтобы не попасть впросак, учитывайте, что:
  • инструкцию читать надо, и не только когда ничего другого не остается: в ней масса полезных сведений от технических параметров продукта до схемы подключения;
  • на фотореле не должен попадать искусственный свет, а также падать тень от предметов – веток, опор, столбов, зданий;
  • нельзя переворачивать устройство и монтировать его вверх ногами – такое обращение повлияет на чувствительность и работоспособность в целом;
  • если подобное не предусмотрено производителем, не нужно эксплуатировать фоточувствительные реле в химически активных средах, а также вблизи горючих поверхностей;
  • выбирая место монтажа, следует учитывать степень защиты устройств от пыли, влаги и других факторов.
