Что выбрать: устройство защитного отключения или дифференциальный автомат?

05.11.2020 6126

Выключатели дифференциального тока Выключатели автоматические и предохранители, УЗО и дифф. Автоматы

Что выбрать: устройство защитного отключения и дифференциальный автомат?

Очень похожие внешне устройства защитного отключения и дифференциальные автоматы отличаются общей функцией - защитой от утечки. Так если разницы практически нет, то зачем платить больше? В статье разберёмся, какое из устройств спасёт Вас при близком контакте с оголённым проводом, а какое сэкономит место в щитке. Какое нуждается в «напарнике», а какое справится со всем самостоятельно.

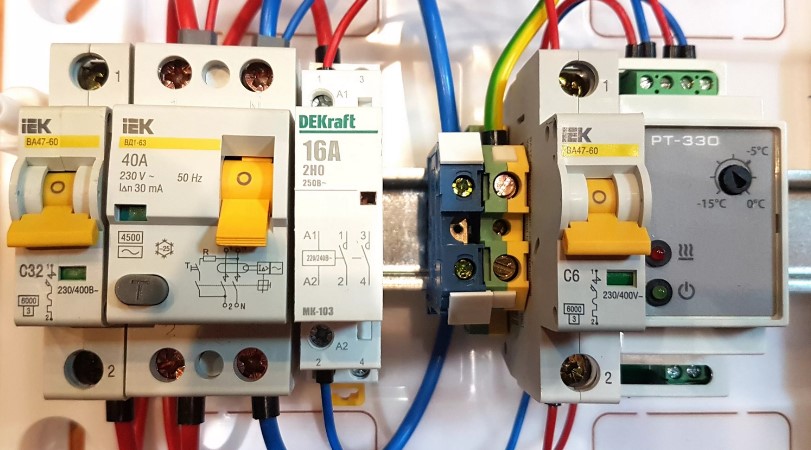

Но для начал внимательно присмотритесь – есть 2 главных визуальных отличия между устройствами. УЗО отличается кнопкой «тест» слева и рычажком справа, а номинальный ток обозначается только цифрами. У дифавтоматов всё наоборот: рычажок находится слева, кнопка – справа, а перед величиной номинального тока обязательно стоит латинская буква. Например, маркировка «16А» - признак УЗО, а «С16» характерна для АВДТ.

Функции УЗО или в каком случае ждать защиты

УЗО автоматически отключит питание только при утечке тока. Оно среагирует на изменение величины токов, проходящих в замкнутой цепи и при их отклонении их нормы сработает. То есть если Вы или Ваш питомец коснётесь оголенного провода устройство отключит напряжение, до того, как здоровье или жизнь пострадают. Также УЗО обесточит цепь, если в ней появились проводники с поврежденными защитными оболочками, и предотвратит возникновение пожара. Но оно не сработает при появлении токов короткого замыкания и перенапряжении. Поэтому его можно применить только в паре с автоматом.

IEK

Артикул: MDV10-2-040-030

847330d2-73bf-45d2-8256-5b42a0407243

УЗО ВД1-63 2Р 40А 30мА ИЭК MDV10-2-040-030

1 550,91 руб.

Цена за 1 шт

EKF

Артикул: elcb-2-16-30-em-pro

2ce73eb7-742b-4275-ae7a-632ca3941a9e

УЗО ВД-100 2п 16А 30 мА AC 230 В PROxima EKF elcb-2-16-30-em-pro

1 415 руб.

Цена за 1 шт

TDM

Артикул: SQ0203-0008

a9de45d3-5c11-4f44-b4a2-e65ced76b07b

УЗО 2п 25А 30 мА AC 230 В ВД1-63 TDM SQ0203-0008

цена по запросу

Цена за 1 шт

Schneider Electric

Артикул: 11450

34f6506f-0b70-475f-adfb-8d6733b62f9f

УЗО 2п 25А 30 мА AC 230 В ДОМОВОЙ Schneider Electric 11450

цена по запросу

Цена за 1 шт

КЭАЗ

Артикул: 254177

b885d751-553d-46a7-b001-c95040cb16ee

OptiDin DМ63-2340-AС-УХЛ4 (2P, 40, 100mA) 254177

9 343,15 руб.

Цена за 1 шт

Дифференциальный автомат с полным спектром защиты

Если у Вас одновременно работает большое количество электроприборов и возникнет перегрузка сети, то УЗО без автомата не сработает и проводка перегорит. Для таких случаев есть уже готовое решение - дифференциальный автомат, который по сути объединяет два устройства в одном корпусе. Он оперативно размыкает цепь и отключает питание при утечке тока, коротких замыканиях и перегрузках.

ABB

Артикул: 2CSR245072R1164

2fe2426e-6e6f-4a8d-9193-d7e517e93923

АВДТ 2п 16А 30 мА 4.5кА хар-ка C DSH201R ABB 2CSR245072R1164

3 012,02 руб.

Цена за 1 шт

DEKraft

Артикул: 16015DEK

19fa2a8b-b923-4089-afeb-17d1f009d638

АВДТ 1п+N 25А 30 мА тип AC 4.5кА хар-ка C ДИФ-103 DEKraft 16015DEK

цена по запросу

Цена за 1 шт

EKF

Артикул: DA32-16-30-pro

ec4c82c7-8813-4b30-9806-8e40580ff946

АВДТ АД-32 2п 16А 30 мА 4.5кА хар-ка C PROxima EKF DA32-16-30-pro

873,12 руб.

Цена за 1 шт

TDM

Артикул: SQ0202-0004

d7367071-a400-407c-9899-cfa91ec60341

АВДТ 2п 25А 30 мА 6кА хар-ка C АВДТ63 TDM SQ0202-0004

1 305 руб.

Цена за 1 шт

IEK

Артикул: MAD22-5-025-C-30

003c9b78-a465-4d30-9ee1-64f921557925

АВДТ 32 C25 - Автоматический Выключатель Дифф. тока IEK MAD22-5-025-C-30

1 444,75 руб.

Цена за 1 шт

Полезные советы по выбору УЗО или дифавтомата

Когда стали понятны внешние и функциональные различия, сделать окончательный выбор помогут несколько простых советов. Если необходима защита квартиры или небольшого частного дома, то критичной разницы в выборе устройства нет. И лучше обратить внимание на стабильность напряжения в сети и риск возможных неполадок. Если в тандеме УЗО и автомата выйдет из строя один аппарат, то заменить можно только сломанную часть. В случае АВДТ такой вариант не возможен и устройство придётся менять полностью, что будет существенно дороже.

Для больших коттеджей, небольших гостиниц и других крупных построек с большим количеством оборудования и нагрузок, например, с котельными, насосными, системами полива и так далее, лучше выбрать диффавтомат. Стоит сделать выбор в его пользу и при необходимо сэкономить место в щитке или монтаже электрощитовой с нуля.

Но если нужно усовершенствовать защиту, где уже имеется автомат, то менять его на дифференциальный смысле нет - проще и дешевле добавит УЗО, хоть это и будет занимать больше места.
