Что такое структурированные кабельные системы?

Структурированная кабельная система (СКС) объединяет кабели и оборудование в единый комплекс. СКС, спроектированная по принятым нормам и правилам, рассчитана на использование без проведения реструктуризации в течение многих лет.

Принципы построения СКС

Структурированная кабельная система создается в соответствии с несколькими принципами, важнейший из которых – универсальность. Это означает, что СКС подходит не только для сетей передачи данных, но и для телефонной связи, пожарной и охранной сигнализации, видеонаблюдения.

Принцип структуризации, отраженный в самом названии системы, подразумевает наличие нескольких соединенных между собой подсистем разного уровня.

Принцип избыточности предполагает возможность расширения без изменения базовых элементов. Так, при проектировании закладывается ресурс для подключения дополнительного оборудования и новых пользователей.

Принцип гибкости связан с предыдущим и означает простоту модернизации: от оперативной перегруппировки пользователей до обновления программно-аппаратного комплекса.

Принцип надежности. Продуманность структуры – основа стабильного функционирования при неисправностях. При этом, отдельный сегмент, нуждающийся в срочном ремонте, не влияет на работу других.

Помимо перечисленных, при организации кабельных систем учитывают принципы экономичности и долговечности.

Элементы СКС

Основа структурированных кабельных систем – элементы, образующие среду для передачи данных. По-другому эти части сети называются пассивными, так как не нуждаются в питании и применяются для передачи сигналов и информации.

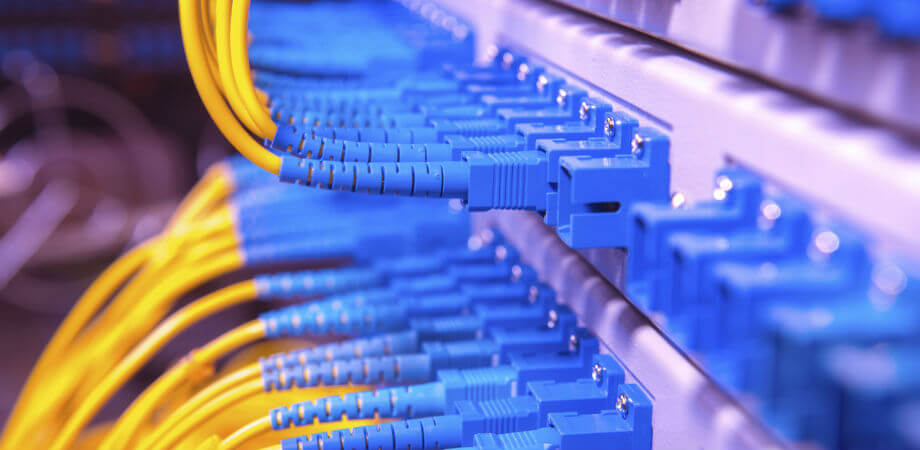

• Кабели (медные и оптические) – это главные «передатчики» СКС, образующие многометровую сеть.

• Соединительные устройства отвечают за распределение, подключения и обеспечивают гибкость системы. Группа включает кроссовые и коммутационные панели и коробки, а также розетки.

• Коммутационные элементы соединяются между собой при помощи специальных шнуров и перемычек, которые также применяются для подключения активного оборудования.

• Для создания неразъемных соединений оптических кабелей используются сплайсы. Элементы помогают совместить и зафиксировать сердцевины соединяемых волокон.

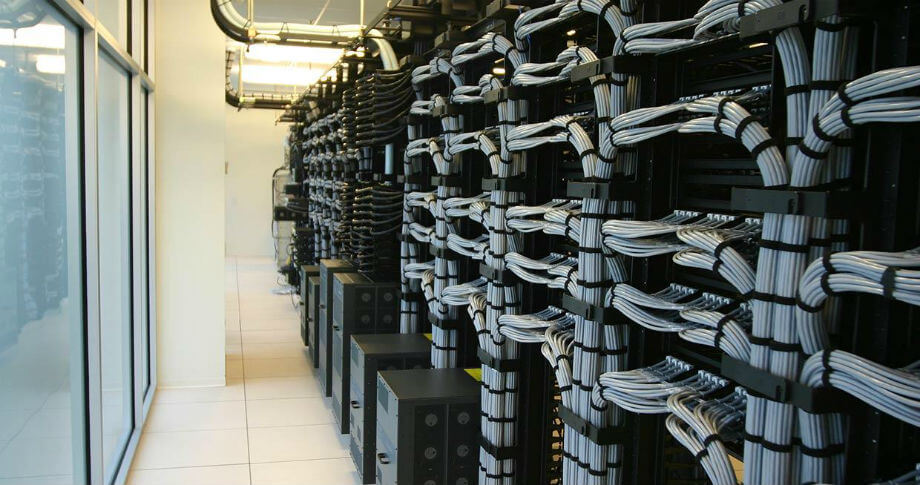

К активному оборудованию относятся серверы, коммутаторы, концентраторы и другие устройства. Кроме того, построение СКС невозможно без систем заземления, а также кабельных каналов, стоек и шкафов. Последние обеспечивают компактное размещение, защиту и удобный доступ к оборудованию.

Подсистемы СКС

В соответствии с принципом структуризации, элементы структурированных кабельных систем объединяются в подсистемы. Горизонтальной называют подсистему, соединяющую телекоммуникационную розетку, расположенную на рабочем месте, с горизонтальным кроссом, находящимся в телекоммутационной.

Магистральная подсистема соединяет коммутационные центры – главный, промежуточные и горизонтальные кроссы. Внутренняя организуется в рамках одного или нескольких этажей, внешняя – выходит за пределы здания и объединяет несколько объектов.

Стандарты и нормы создания СКС

Неправильный монтаж, соединение и другие манипуляции с кабелями и оборудованием изменяют их рабочие характеристики совсем не в лучшую сторону. В конечном счете, от корректной организации системы зависит стабильность ее функционирования и, следовательно, работа организации, использующей СКС.

Кроме отечественных ГОСТов, правила создания прописаны в международных и региональных - европейских и американках - стандартах. ISO/IEC IS 11801-2002, CENELEC EN 50173, TIA/EIA-568-B используются при проектировании наряду с российскими документами.
