Что такое колпачки СИЗ?

14.09.2016 16066
Поделиться

Соединительные изолирующие зажимы (СИЗ) - специальные колпачки, выполненные из материала, стойкого к возгоранию. Обычно это полимер или нейлон с оцинкованной стальной пружиной внутри. Их задача - надежное, качественное и вдобавок ко всему красивое соединение кабелей между собой. Выбор изолирующих зажимов является одной из главных задач при прокладывании электропроводки, ведь от качества соединения жил зависит срок ее эксплуатации. К тому же любое электрическое соединение должно быть хорошо зафиксированным и надежно изолированным, во избежание замыкания и последующего возгорания, или поражения электрическим током. Такое безопасное соединение способны обеспечить СИЗы.

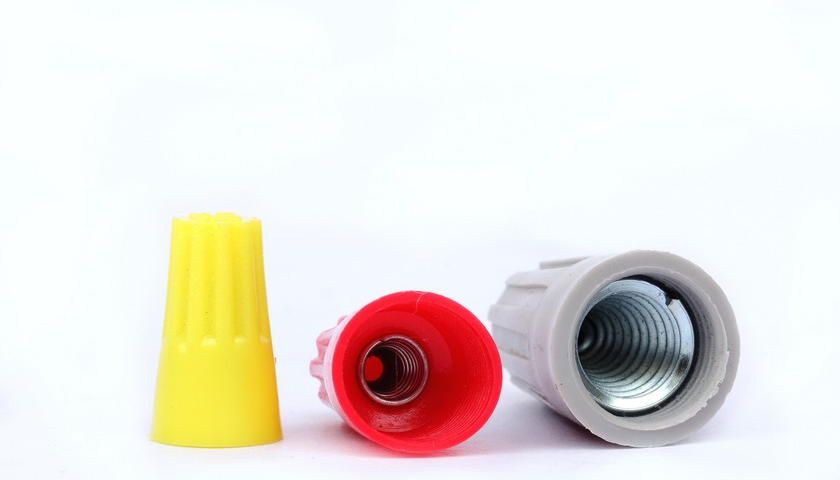

колпачки сиз

Область применения

Зажимы используются в соединении кабелей только с медными жилами, при электромонтажных работах в жилых помещениях, распределительных коробках и электро - щитах. Применять колпачки в изоляции алюминиевых проводов, а также соединениях медь + алюминий категорически запрещено, поскольку уровень защиты зажимов - IP20, что не позволяет использовать их для открытых электромонтажных работ на улице.

Как использовать СИЗ при электромонтажных работах?

В первую очередь необходимо произвести зачистку проводов от изоляции. Зачистка производится любым удобным способом (ножом, стриппером), главное не повредить медную жилу. Длина зачищенного участка зависит от используемого зажима. Важно, чтобы зачищенный участок не выглядывал наружу. Определить длину очень просто - нужно поместить провод в зажим и отметить место, до которого необходимо зачистить изоляцию. Если жил больше 2-х, то они складываются "пирамидкой", затем на них одевается колпачок, и закручивается до упора строго по часовой стрелке. Почему это важно? Навивка пружины выполнена по часовой стрелке, поэтому в эту же сторону нужно вращать колпачок, иначе скручивания не произойдет.
Происходит закручивание и сжатие проводов, их полная изоляция за счет встроенной пружины, а колпачок, выполненный из особого материала, служит защитой от внешнего воздействия на все время эксплуатации электропроводки.

Колпачок должен накручиваться с небольшим усилием, не очень туго, но и не очень слабо. В обоих случаях качество изоляции будет страдать, поэтому крайне важно подобрать СИЗ с подходящим суммарным сечением.

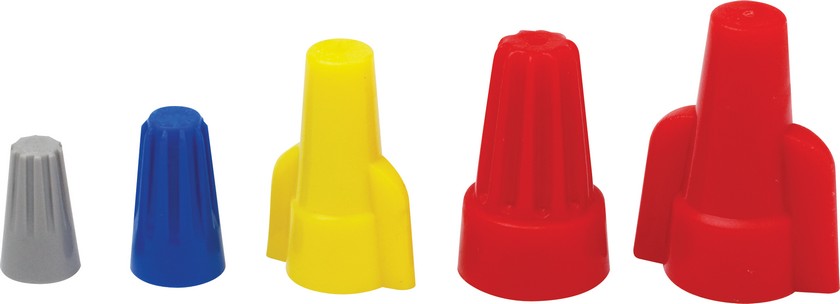

колпачки сиз


Как правильно выбрать СИЗ?

Соединительные изолирующие зажимы отличаются:
  • по цветовой маркировке;
  • суммарному сечению проводников;
  • цифровой маркировке.
Неправильно подобранные зажимы и неумелая установка быстро выводят проводку из строя и вызывают бурю негодования. Часто ошибка происходит из-за неправильно выбранной маркировки, так как единого международного стандарта, к сожалению, не существует, поэтому лучше всего обращать внимание на суммарное сечение, значение которого указывается на упаковке с деталью.

Еще один совет: прежде, чем покупать СИЗы, следует уточнить все характеристики, а так же провести проверочную скрутку. Идеальным будет такой вариант: несколькими зажимами производится контрольное соединение проводов и подвергается нагрузке номинальным током в течение получаса, после чего производится анализ уровня нагрева соединения. Температура должна быть в пределах нормы. Затем напряжение повышается для создания критической нагрузки и обнаружения слабых мест.

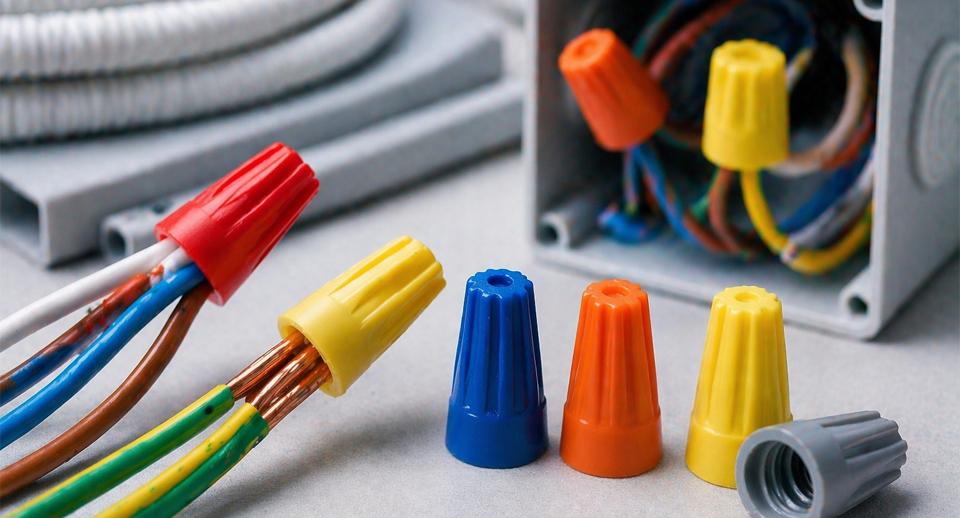

колпачки сиз

Цветовая маркировка позволяет легче производить электромонтажные работы, поскольку для каждой группы проводов существует отдельный цвет. Но она не является принципиальной. Например, при электромонтаже в распределительных коробках возможно использование СИЗов следующих цветов:

  • красный - для фазных проводников;
  • желтый - для нулевых;
  • оранжевый - для заземляющих.
Соединительные изолирующие зажимы относятся к изоляционным материалам, и самое главное требование при их выборе - правильно подобранное в конкретном случае сечение. При условии правильной установки они соединяют провода надежно, просто и даже красиво.
