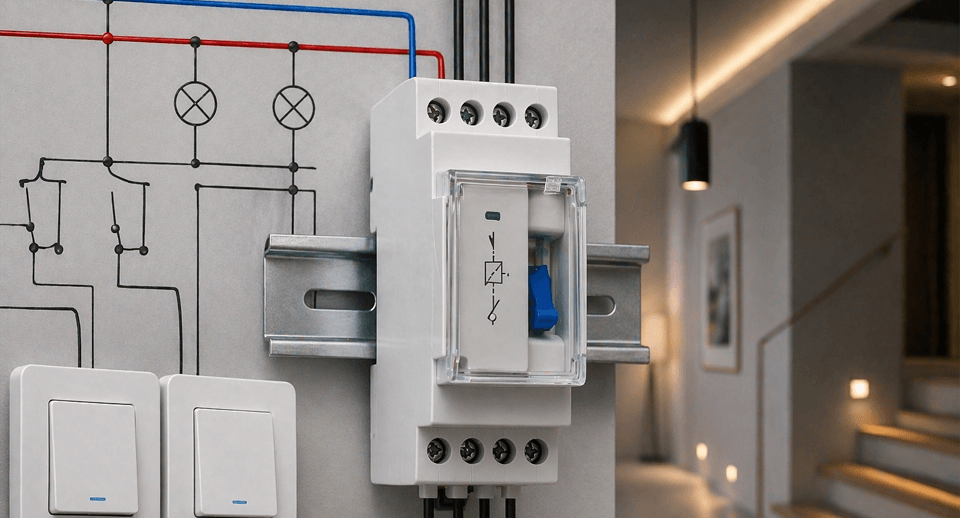

Что такое импульсное реле?

Говоря по-простому, это реле, сохраняющее импульс электрической энергии до той поры, пока эта энергия не будет освобождена. Электрическое реле, как правило, представляет собой определённый тип узла переключения - катушки, который активируется при поступлении электрического тока. Основное отличие между импульсным и обычным реле является то, что обычное реле требует постоянного поступления электричества, в то время как импульсное - нет. Ему понадобится лишь кратковременное подключение к источнику электрического тока, и оно сможет передавать эту энергию в более позднее время. Когда электрический ток отключен, реле сохраняет (запоминает) свое последнее состояние. Ну а поскольку ему не требуется постоянная подача электричества для работы, это даёт большое преимущество в сравнении с обычными реле - экономию электроэнергии.

Импульсное реле может заменить тумблеры в любой заданной электрической системе, например, бытовой выключатель света. Выключатель с общим реле потребует подачи постоянного электричества на катушку, так что, только когда цепь замыкается с помощью переключателя, заряженный импульс достигает электронного устройства. Импульсное реле позволило бы тому же устройству получать питание от кнопок, которые начинают и заканчивают подачу электроэнергии вместо переключателя одним нажатием, при этом прибор может быть включен в одной комнате, а выключен из другого места.

Первый заключается в использовании соленоида. Он представляет собой цилиндрическую токопроводящую катушку, которая будет действовать как магнит при реакции на электрический ток. Этот тип конструкции импульсного излучения иногда называют принципом одной катушки. Если импульсный луч строится с помощью этого метода, начальное поступление электроэнергии активирует реле, а следующий импульс, поступивший на катушку, возвращает реле в выключенное положение. Это так называемое реле с храповым механизмом, или электромеханическое.

Альтернативный метод построения импульсного реле - с помощью двух противоположных катушек, соединенных магнитным устройством, удерживающим контакт на месте, а катушки заряжены током и находятся в состоянии покоя. В этом типе импульсного реле первичный электрический импульс поступает на первую катушку и включает устройство, в то время как второй импульс энергии передаётся на альтернативную катушку и прерывает реле, то есть возвращает его в выключенное положение.

Второй вариант исполняет те же функции с помощью полупроводниковых элементов или микропроцессоров. Это изделие носит название цифрового (или электронного) ИР.

Цифровое реле получило большее распространение, потому как совершенствует работу своего электромеханического варианта: кроме соединения/разъединения основной цепи нажатием кнопки оно может выполнять дополнительные функции, например, замыкать одну цепь и размыкать другую. Современные импульсные реле, сделанные по этому принципу, активно используются в разнообразных системах бытовой автоматизации, позволяя включать лампы освещения или бытовые приборы при помощи кнопки вместо тумблера. Кстати, 1-полюсное импульсное реле может использоваться (в качестве примера) для включения/выключения одного осветительного прибора, а двухполюсное управляет двумя различными источниками, например, центральной люстрой и настенными бра. Ещё одно преимущество цифрового варианта - это более низкая стоимость по сравнению с электромеханическим ИР, имеющим храповый механизм. Зато последнее невосприимчиво к электрическим помехам, а связь между кнопками и цепью может быть достигнута с помощью простого неэкранированного кабеля или провода любой длины и минимального сечения.

Импульсные реле часто бывают незаменимы в повседневной жизни, поскольку всего один узел активирует/деактивирует удаленные устройства (что особенно удобно, если те расположены в труднодоступных местах), к тому же упрощают монтаж проводки, ведь при использовании ИР приборы не нуждаются в собственных выключателях. Многие промышленные и коммерческие здания оснащены такими устройствами, позволяющими одномоментно включать или выключать свет на этажах. Очень удобно, согласитесь. Импульсные реле также используются в качестве безопасных устройств для дистанционного контроля электрических цепей, исключая опасность поражения пользователя электрическим током.
