Что такое "блок-контакты" и где они применяются?

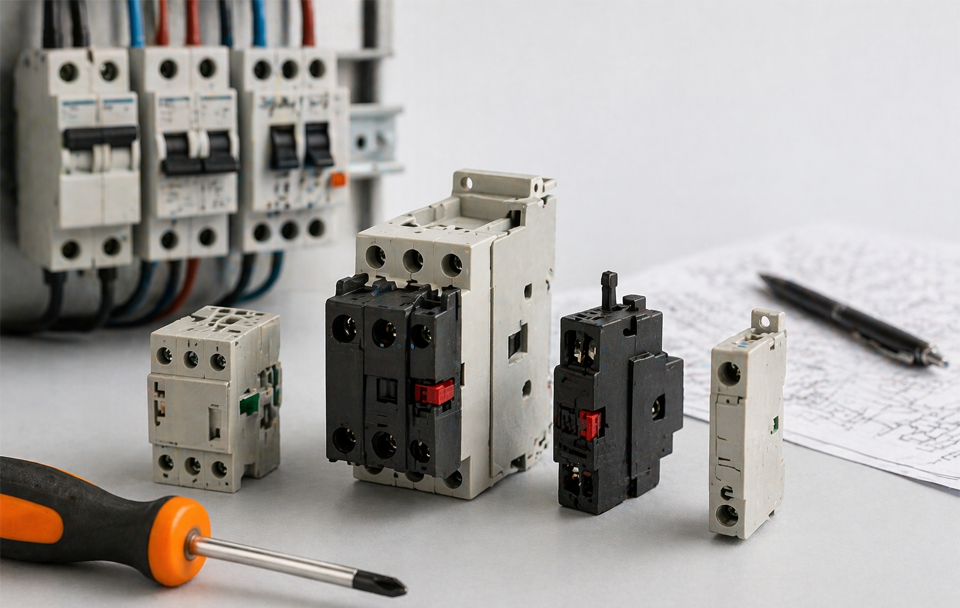

Вспомогательные блокировочные контакты - это электромеханические устройства, работающие с первичным коммутационным оборудованием, таким как автоматические выключатели, реле, магнитные пускатели, разъединители и контакторы, служа в качестве блокировки или фиксатора и часто указывая на рабочее состояние устройства ("Включено" или "Отключено"). Различные контакт-блоки и блокировочные модули, как правило, располагаются сбоку основного устройства, и производятся в различных вариантах и комбинациях.

Как правило, блок-контакты замыкаются или размыкаются вместе с главным устройством (возможно, с небольшим опережением или опозданием), обеспечивая необходимые переключения в управляющей цепи и часто работая в качестве датчика, подающего световой или звуковой сигнал.

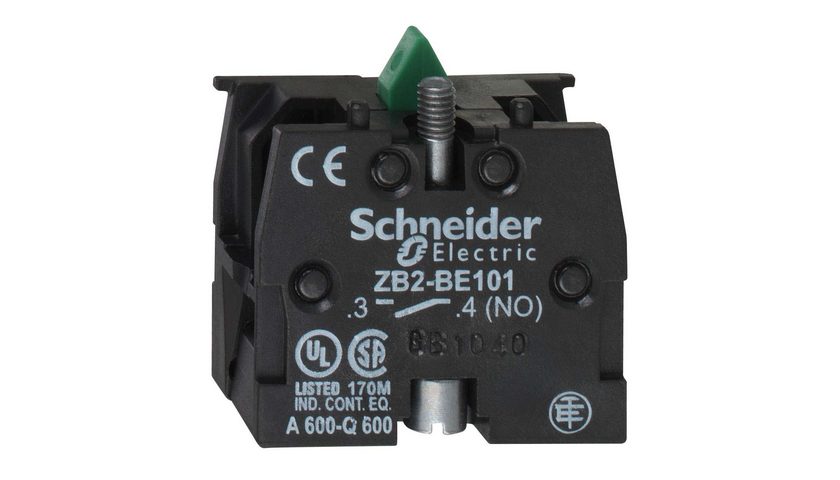

Контакт-блоки по основному принципу работы бывают нормально замкнутыми, т.е. в нерабочем состоянии имеют замкнутые контакты (NC - Normal Closed) и нормально разомкнутыми, т.е. в пассивном состоянии - разомкнутые контакты, а активном - замкнутые (NO - Normal Open).

Первые замыкают цепь при прохождении импульса электрического тока (например, при нажатии кнопки), а вторые, наоборот, при поступлении тока размыкают её.

Различные спецификации блокировочных контактов предполагают присутствие в конструкции нескольких замкнутых и разомкнутых контактных пар. На распределительные щитки 220/380 V блок-контакты помещают для контроля работы модульных выключателей - "автоматов". На передней дверце распредшкафов размещаются светодиодные элементы, сигнализирующие о фактическом состоянии автоматов, в тандеме с которыми установлены блокировочные контакты, а их выводы подключены к цепи индикации. В случае включения "автомата" блок-контакт пускает электрический импульс на красный индикатор, а при отключении он разомкнёт эту пару (красная лампочка погаснет), а замкнёт другую, одновременно подав электрический импульс на зеленый индикатор. Потребителям гораздо удобнее контролировать работу коммутационных устройств без необходимости каждый раз открывать переднюю панель распределительного шкафа.

Блокировочный контакт можно подключить к устройству, запускающему в случае неполадок автономный источник питания, или к звуковой сигнализации: в этом случае не возникнет надобности постоянно проверять выключатели, что особенно удобно на предприятиях, имеющих большое количество оборудования и связанных с ним автоматов, реле, пускателей и т.д. Как только будет обнаружен непредвиденно сработавший автомат или другое устройство, вспомогательный блок, подключённый к цепи звуковой сигнализации, даст знать о неполадке загоревшейся лампочкой на передней панели распределительного щита, подавая звуковой сигнал на пульт управления и обращая на себя внимание обслуживающего персонала.
