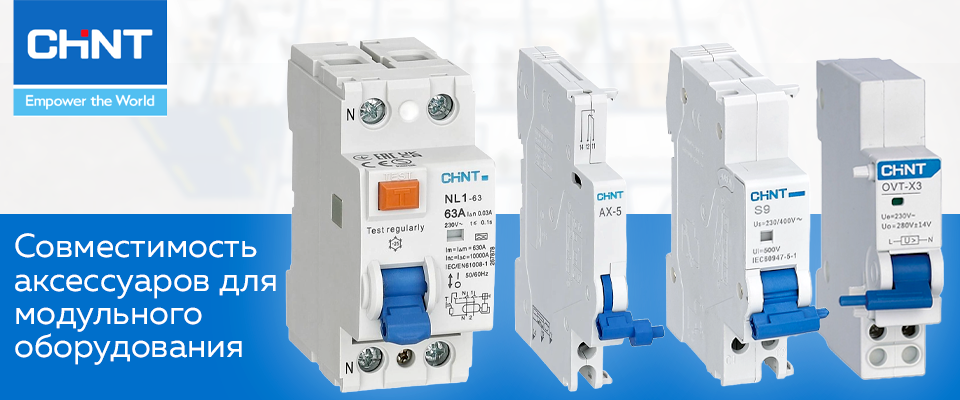

Совместимость аксессуаров для модульного оборудования CHINT: руководство по выбору

Компания CHINT, один из ведущих производителей электротехнического оборудования, активно развивает сотрудничество с партнерами в России. В ответ на многочисленные запросы клиентов о совместимости аксессуаров для модульных аппаратов CHINT подготовила техническую памятку, которая поможет упростить подбор дополнительных устройств.

Общие рекомендации для всех серий

При выборе аксессуаров для модульного оборудования CHINT важно учитывать следующие правила:

• Для ВДТ серии NXL доступна установка только одного вспомогательного контакта. Сигнальные контакты и дополнительные расцепители не поддерживаются. Пример совместимого устройства: УЗО NL1-63 с индексом "AX" (например, арт. 200884).
• Ограничение по количеству устройств. На один выключатель можно установить не более трёх дополнительных устройств. При этом допускается не более двух сигнальных контактов одновременно.
•  Порядок установки. Сначала монтируются дополнительные расцепители (в любой последовательности). Затем на расцепитель устанавливаются контакты (также в произвольном порядке).

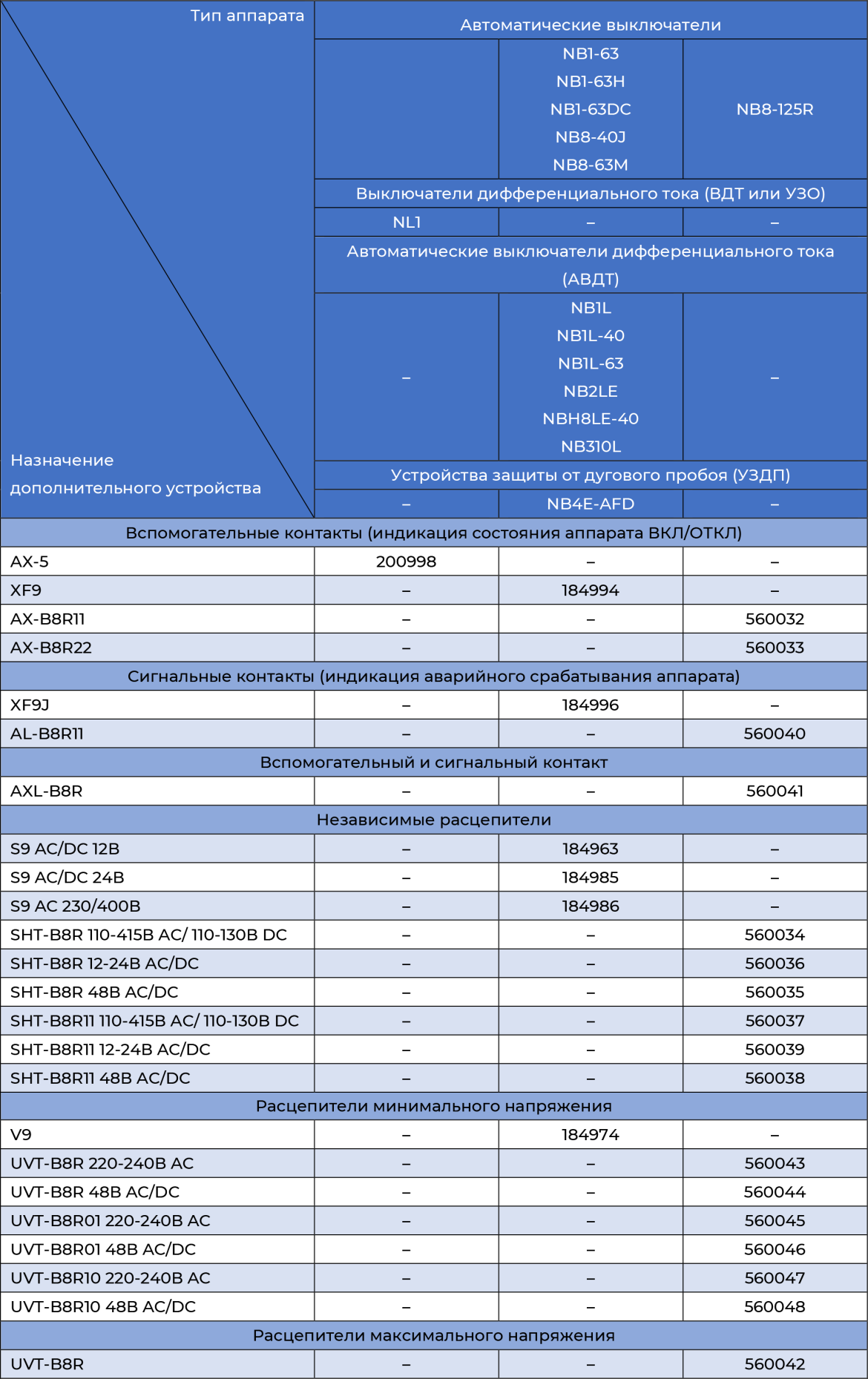

Совместимость дополнительных устройств для линейки NB

Линейка NB предлагает широкий выбор дополнительных устройств, включая сигнальные контакты, расцепители и вспомогательные модули. Наглядные схемы (см. изображения в оригинальном документе) помогут быстро определить совместимые комбинации.

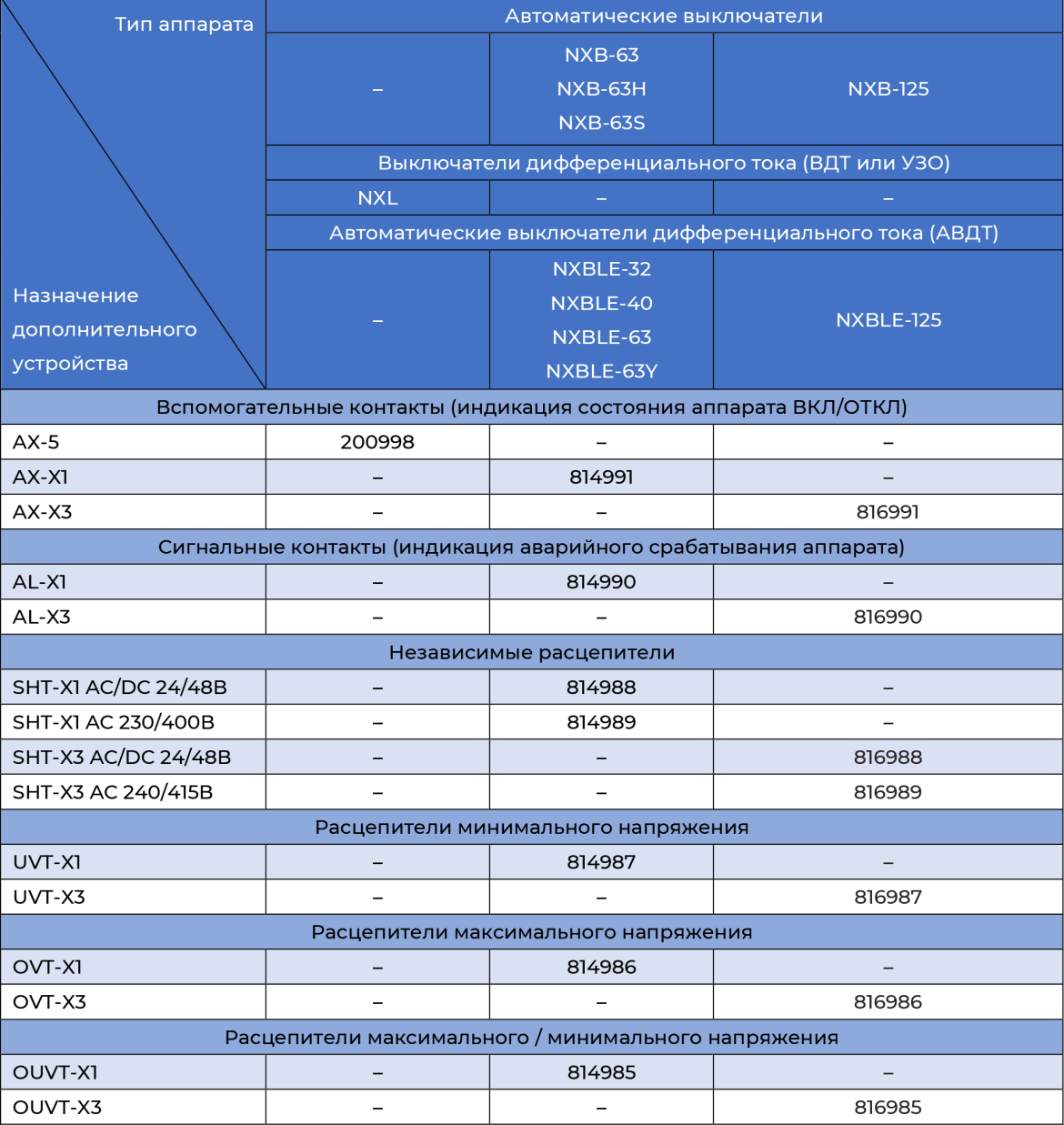

Совместимость дополнительных устройств для линейки NEXT

Оборудование серии NEXT отличается современными решениями и повышенной гибкостью конфигураций. В памятке представлены схемы, демонстрирующие возможные комбинации аксессуаров для этой линейки.

Данное руководство поможет специалистам и монтажникам правильно подбирать аксессуары для модульного оборудования CHINT, избегая ошибок при комплектации.
