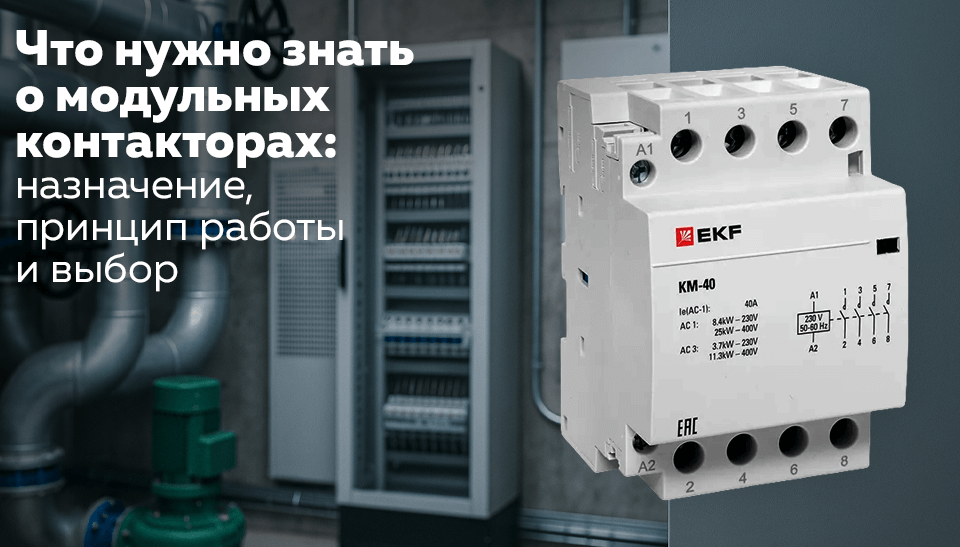

Что нужно знать о модульных контакторах: назначение, принцип работы и выбор
Модульные контакторы – это устройства для управления различными электрическими нагрузками. Их основное назначение – включение и отключение электропитания при помощи управляющего сигнала. Управление происходит через подачу напряжения на встроенную катушку, например, по команде от главного выключателя.
Как работают модульные контакторы
Установка осуществляется на DIN-рейку внутри распределительного щита. Внутри устройства размещены катушка и блок контактов. При поступлении управляющего напряжения создается магнитное поле, которое замыкает контактную группу, и питание подается на нагрузку. Когда напряжение исчезает, пружинный механизм возвращает контакты в исходное положение. Устройства не комплектуются дугогасительными камерами, так как отключение при коротком замыкании выполняет автоматический выключатель.
В зависимости от конфигурации, контакты могут быть нормально открытыми (НО) или нормально закрытыми (НЗ). В НО-контакторах цепь замыкается только при наличии управляющего напряжения, а в НЗ наоборот – она размыкается при его поступлении. Также встречаются комбинированные модели с двумя типами контактов – особенно полезны в резервных системах электроснабжения.
Где применяются модульные контакторы
Подобные устройства используются в самых разных сферах:
- отопительные и насосные установки;
- вентиляционные комплексы;
- системы освещения;
- централизованные выключатели (мастер-выключатели);
- «умный дом»;
- резервное электроснабжение (АВР).
Применение охватывает как частные дома и коттеджи, так и коммерческие и административные здания. Контакторы позволяют реализовать сценарии автоматического включения и отключения оборудования, а также работают совместно с различными датчиками – движения, освещённости, уровня и др.
Также они являются основой для построения систем автоматического перехода на резервное питание от генератора при отключении основного источника.
Основные параметры для подбора устройства:
- Токовая нагрузка (номинальный ток). Стандартные значения – 16, 20, 25, 40 или 63 А. Контактор должен иметь запас по току относительно максимальной нагрузки. Важно учитывать пусковые токи, особенно в оборудовании с двигателями.
- Напряжение катушки. Катушка управления может быть рассчитана как на 220 В, так и на более низкие значения – например, 12 или 24 В, в зависимости от условий использования.
- Количество полюсов. Подбирается в зависимости от фазы подключения. Для однофазных цепей достаточно 2 полюсов, для трёхфазных – 4.
- Тип нагрузки. Согласно ГОСТ IEC 61095-2015: AC-7a – для нагревательных или слабоиндуктивных нагрузок; AC-7b – для двигателей переменного тока. Указанные категории часто комбинируются – один контактор может иметь разные номиналы для каждой.
- Ресурс. Износостойкость делится на электрическую и механическую. Указывает, сколько раз устройство способно сработать без потери работоспособности.
- Управление. Большинство моделей срабатывают только при подаче управляющего сигнала. Некоторые модели оснащаются ручным переключателем – удобно в аварийных ситуациях или при отладке.
- Температурный режим. Особенно важен для установки на улице или в неотапливаемых помещениях.
- Индикация состояния. Показывает, находится ли цепь в замкнутом или разомкнутом состоянии.
Современные модели часто имеют улучшенную эргономику и дополнительную функциональность. Например, устройства с компактным форм-фактором, безопасными клеммами, визуальной индикацией и возможностью ручного управления прямо с панели прибора.
Практические советы по эксплуатации
- При использовании в системах с электродвигателями рекомендуется устанавливать термозащиту.
- Контактор не выполняет защитные функции, поэтому обязательно применение автоматических выключателей или предохранителей в цепи.
Чтобы устройство прослужило максимально долго, нужно соблюдать:
- корректно подбирать его по току;
- учитывать температурные ограничения;
- не превышать допустимую частоту включений и выключений;
- использовать провода соответствующего сечения при подключении.
