Как подключить и настроить датчики для уличного освещения

Автоматизация уличного освещения позволяет значительно повысить комфорт и снизить энергопотребление. Для этого чаще всего используют фотореле и датчики движения. При правильном подключении и настройке система работает полностью автономно: включает свет в нужный момент и отключает его без участия человека.

Фотореле – это устройство, которое автоматически включает освещение при наступлении темноты и выключает его на рассвете. Для его корректной работы важно не только правильно подключить прибор, но и грамотно выбрать место установки.

Датчик должен находиться в зоне естественного освещения и при этом быть защищён от света управляемых светильников. Если на него будет попадать искусственный свет, возможны ложные срабатывания.

Подключение выполняется по стандартной схеме:

• фазный провод подаётся на вход фотореле;
• ноль подключается к датчику и светильнику;
• выход фотореле соединяется с нагрузкой.

В цепь обязательно устанавливается автоматический выключатель для защиты системы. После монтажа необходимо проверить работу устройства, изменяя уровень освещённости.

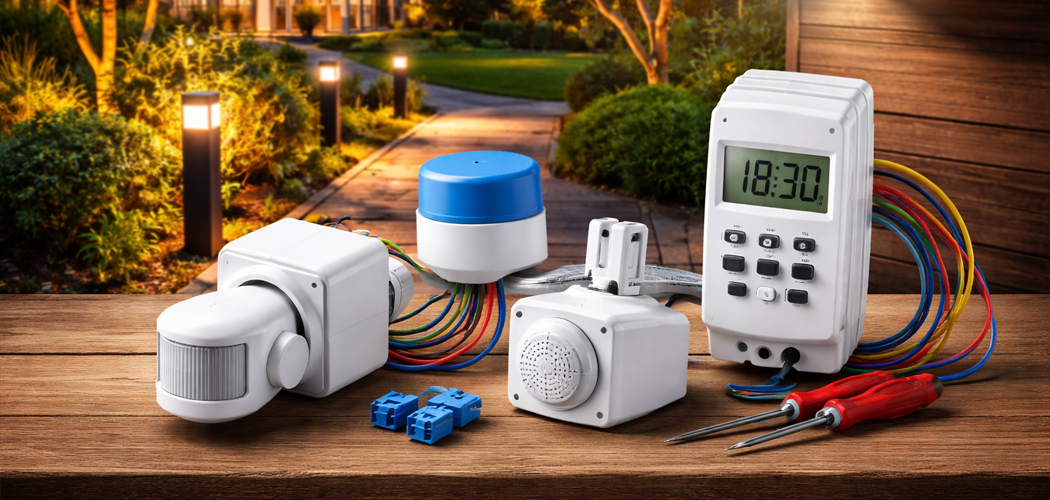

Работа фотореле основана на светочувствительном элементе, который реагирует на изменение освещённости. В зависимости от модели используются разные типы элементов: фоторезисторы, фотодиоды, фототранзисторы и другие.

Конструктивно устройство состоит из двух частей:

• электронной – анализирует уровень света;
• силовой – управляет включением нагрузки.

Фотореле может быть выполнено:

• в одном корпусе (датчик и силовая часть вместе);
• с выносным фотоэлементом.

Второй вариант более удобен, если необходимо разместить датчик на улице, а силовую часть – внутри помещения. Это упрощает монтаж и повышает безопасность.

При выборе устройства учитывают:

• напряжение питания (обычно 220 В или 12 В);
• наличие режима «день/ночь»;
• степень защиты корпуса (для улицы – не ниже IP44);
• диапазон освещённости и рабочие условия.

При монтаже важно исключить попадание света от самих светильников на датчик.

Если используются прожекторы, фотоэлемент устанавливают рядом, но вне зоны светового луча. В системах с равномерным освещением его лучше вынести на расстояние или защитить от прямого света.

Стандартное фотореле имеет три вывода: фаза, ноль и выход на нагрузку. В моделях с выносным датчиком добавляются отдельные клеммы для фотоэлемента.

Большинство устройств оснащены регулятором чувствительности, который определяет порог включения и выключения света.

Для стабильной работы важно правильно отрегулировать прибор. Настройка включает несколько этапов:

• подключение и первичная конфигурация;
• установка порога освещённости;
• регулировка чувствительности и, при необходимости, задержки;
• проверка работы в реальных условиях.

Регулятор Lux позволяет задать уровень освещённости. В городской среде обычно устанавливают значение 5–10 лк, чтобы избежать срабатывания от фар и фонарей.

Настройка выполняется постепенно: сначала устанавливают минимальное значение, затем увеличивают его до момента включения освещения в вечернее время.

Датчик движения позволяет включать свет только при появлении человека в зоне действия. Это особенно удобно для дворов, дорожек и хозяйственных зон.

Наиболее распространены инфракрасные (ИК) датчики, которые реагируют на тепловое излучение. Они не реагируют на неподвижные объекты и посторонние факторы вроде движения листьев, но иногда могут давать ложные срабатывания.

Часто такие датчики используют совместно с фотореле – это позволяет включать свет только в темноте и только при движении.

Подключение выполняется аналогично:

• фаза подаётся на датчик;
• ноль подключается напрямую;
• выход идёт на светильник.

Важно учитывать допустимую мощность нагрузки – превышение может привести к поломке устройства.

Датчики могут устанавливаться на стене или потолке. При этом важно учитывать зону обнаружения:

• угол – от 90° до 180°;
• дальность – от 5 до 20 м.

Настенные модели нельзя устанавливать на потолке – это приводит к появлению «мёртвых зон».

Большинство датчиков имеют три регулятора:

• LUX – уровень освещённости;
• SENS – чувствительность;
• TIME – время работы.

Чувствительность настраивается в зависимости от задачи:

• высокая – для максимального охвата;
• средняя – оптимальна для улицы;
• низкая – исключает срабатывания на мелкие объекты.

Время работы выбирается исходя из зоны:

• для проходов – минимальное;
• для рабочих зон – 5–15 минут.

При необходимости можно ограничить зону обнаружения с помощью шторок или частично закрыв линзу.

В некоторых случаях вместо фотореле используют другие устройства:

• астрономический таймер – работает по времени заката и рассвета;
• реле времени – включает свет по расписанию;
• астрофотореле – сочетает функции таймера и датчика света.

Выбор зависит от задач и условий эксплуатации.

Чтобы система работала корректно, важно избегать распространённых ошибок:

• неправильный выбор места установки (тень, засветка);
• несоответствие условиям освещения;
• отсутствие настройки чувствительности;
• игнорирование возможности ручного управления.

Эффективная система уличного освещения строится на правильном выборе оборудования, грамотном подключении и точной настройке.

Соблюдение этих принципов позволяет получить надёжную, автоматическую и экономичную систему, которая будет стабильно работать в любых условиях.
