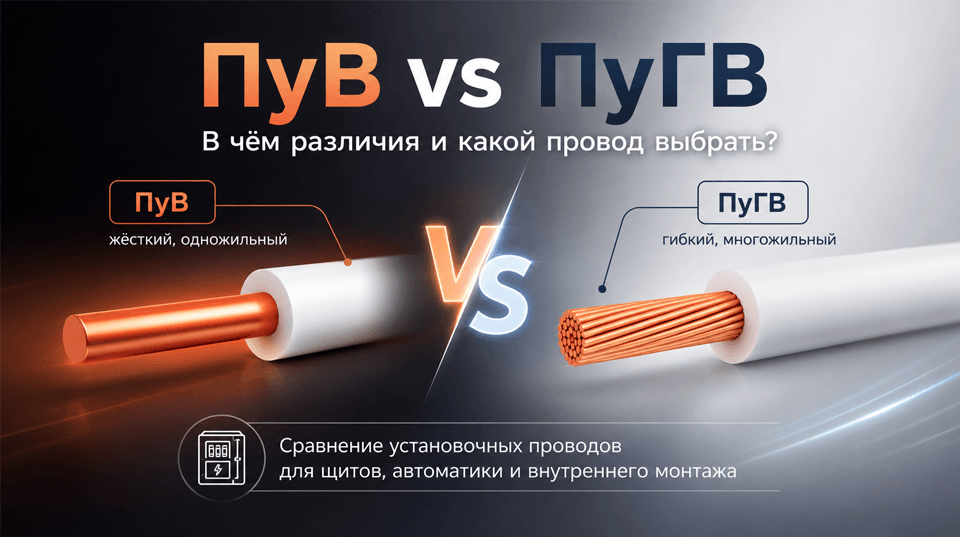

Жёсткий или гибкий: какой установочный провод использовать
При монтаже электрощитов и систем автоматики важно учитывать не только сечение провода, но и конструкцию его токопроводящей жилы. Для стационарных подключений часто применяют ПуВ и ПуГВ. Оба варианта имеют медную жилу и предназначены для установочных работ, но ведут себя при монтаже по-разному.
Когда удобен ПуВ
Провод ПуВ оснащён цельной однопроволочной жилой. Он сравнительно жёсткий, поэтому после изгиба сохраняет заданное положение. Это особенно удобно при последовательном соединении автоматических выключателей, клемм и другого оборудования внутри щита.
ПуВ выбирают, когда требуется:
- выполнить ровную и визуально аккуратную разводку;
- проложить провод по простому маршруту без большого количества изгибов;
- зафиксировать проводники в определённом положении;
- собрать стационарную электрическую схему.
В каких случаях применяют ПуГВ
ПуГВ имеет многопроволочную жилу, состоящую из большого количества тонких медных проволок. Благодаря этому провод легко изгибается и удобен для подключения оборудования в ограниченном пространстве.
Такой вариант используют:
- в компактных и плотно заполненных электрощитах;
- при подключении контакторов, реле и элементов автоматики;
- на участках с поворотами и сложной траекторией прокладки;
- в оборудовании, подверженном вибрациям;
- там, где провод необходимо многократно изгибать во время сборки.
Основное различие
Главное отличие между проводами заключается в гибкости.
ПуВ лучше сохраняет форму и подходит для прямолинейной стационарной разводки. ПуГВ легче укладывается на сложных участках и удобнее при работе в тесном пространстве.
Нельзя сказать, что один вариант всегда лучше другого. Выбор зависит от конструкции электроустановки и условий монтажа. В одном щите могут одновременно использоваться оба типа: ПуВ – для ровных соединений, а ПуГВ – для участков, где требуется повышенная гибкость.
