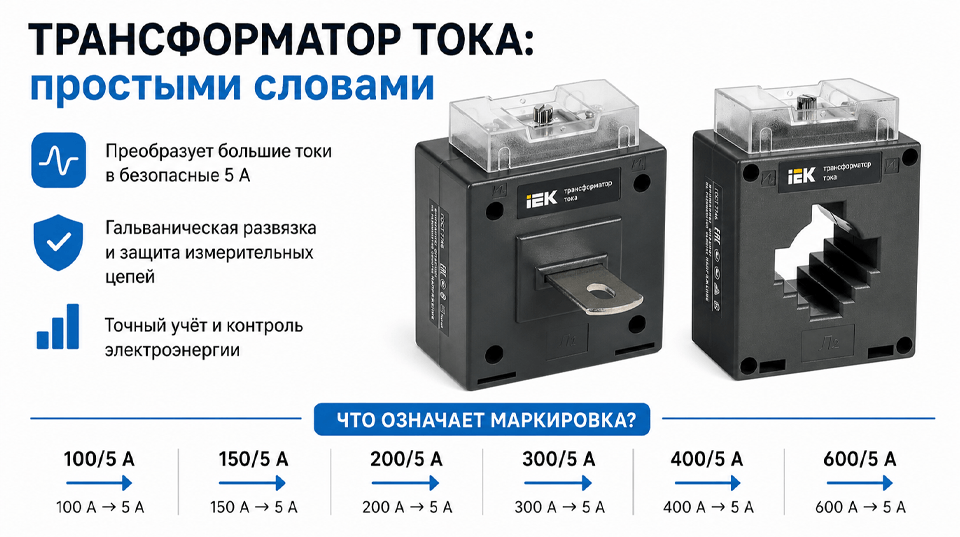

Зачем нужен трансформатор тока и что означает маркировка 100/5 А
В электрических щитах и системах учёта можно встретить небольшие устройства, через которые проходит силовой проводник. Это трансформаторы тока. Они позволяют измерять большие токи без прямого подключения измерительного оборудования к силовой цепи.
Например, обычный амперметр или счётчик не всегда рассчитан на непосредственное прохождение тока в 100, 200 или 400 А. В такой ситуации используется трансформатор тока, который преобразует большой первичный ток в значительно меньший и удобный для измерения.
Одна из главных характеристик такого устройства – коэффициент трансформации. Маркировка 100/5 А означает, что при токе 100 А в первичной цепи, во вторичной цепи трансформатора будет протекать ток 5 А. Соответственно, модель 200/5 А рассчитана на другое соотношение, но принцип работы остаётся тем же.
Первичной обмоткой в некоторых конструкциях фактически становится сам провод или шина, проходящие через окно трансформатора. Вторичная обмотка подключается к счётчику, амперметру, измерительному преобразователю или системе контроля.
Где применяются трансформаторы тока
Они востребованы там, где необходимо контролировать значительные электрические нагрузки:
- во вводно-распределительных устройствах;
- в промышленных электрощитах;
- в системах коммерческого и технического учёта электроэнергии;
- в распределительных сетях;
- в системах автоматизации и мониторинга энергопотребления.
Почему важно правильно подобрать коэффициент
Слишком большой номинал может снизить точность измерений при небольшой фактической нагрузке. Поэтому трансформатор выбирают с учётом ожидаемого рабочего тока, характеристик подключённого прибора и требуемого класса точности.
Кроме отношения токов, при выборе обращают внимание на класс точности, номинальную нагрузку вторичной цепи, размер окна или шины и способ установки.
Есть и важная особенность эксплуатации: вторичную цепь работающего трансформатора тока нельзя оставлять разомкнутой. Поэтому монтаж, проверку и обслуживание таких устройств выполняют с соблюдением требований производителя и правил электробезопасности.
Таким образом, обозначение 100/5, 200/5 или 400/5 – это не просто диапазон измерения. Оно показывает, как трансформатор преобразует ток силовой цепи в стандартное значение, с которым уже может работать измерительное оборудование.
