Современные кнопки управления и кнопочные посты

Кнопки управления и кнопочные посты используются для дистанционного управления электрическим оборудованием, чаще всего – с электродвигателями (краны, станки, насосы, вентиляторы). Они позволяют оператору управлять механизмами без непосредственного контакта с ними.

Кнопка управления – это электрический аппарат для ручного управления, состоящий из привода (толкателя, рукоятки) и контактной группы. Применяется в цепях до 660 В переменного и 440 В постоянного тока.

Основные виды кнопок:

• Моноблочные – привод и контакты в одном корпусе.
• Двухблочные – привод и контакты устанавливаются отдельно.
• С самовозвратом – возвращаются в исходное положение пружиной.
• С фиксацией – остаются в нажатом состоянии до повторного нажатия.

Контакты обычно выполняются из серебра или металлокерамики, ток – до 10 А. По исполнению различают: открытые, защищённые и пылевлагозащищённые кнопки.

Кнопочный пост – это несколько кнопок, объединённых в одном корпусе.

Они используются для:

• включения и отключения оборудования;
• изменения направления вращения (реверс);
• аварийной остановки.

Важно: посты работают в цепях управления (до ~600 В), а силовую нагрузку коммутируют через магнитные пускатели.

Конструктивные особенности:

• количество кнопок: от 1 до многокнопочных;
• корпуса: пластиковые или металлические;
• формы кнопок: утапливаемые, грибовидные (аварийные), цилиндрические;
• цвета: «стоп» – красный или жёлтый, «пуск» – зелёный, белый, синий.

Распространённые серии:

• ПКЕ – универсальные посты общего назначения.
• ПКУ – для взрывоопасных сред.

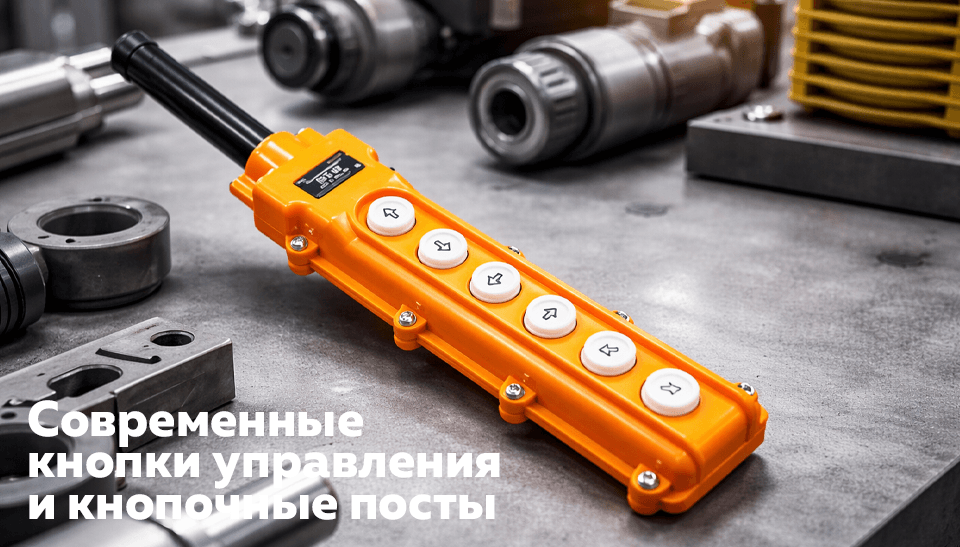

• ПКТ – подвесные пульты для кранов и тельферов.
• КПВТ, ПВК – взрывозащищённые исполнения.
