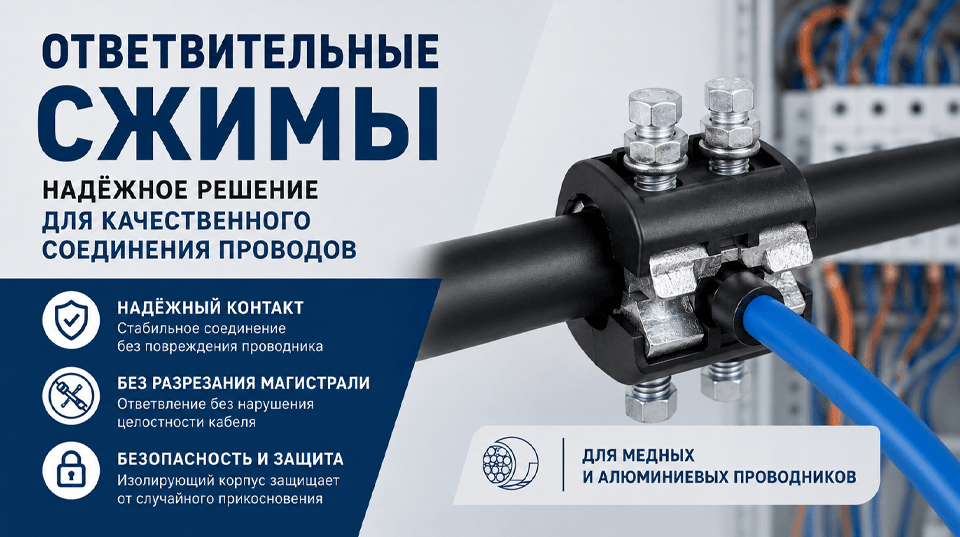

Ответвительные сжимы: надёжное соединение проводов без разрыва магистрали
При выполнении электромонтажных работ нередко требуется подключить дополнительную линию к магистральному проводу. Использовать обычную скрутку для такого соединения не рекомендуется: она может повредить проводник, ухудшить качество контакта и привести к перегреву.
Для безопасного и надёжного ответвления применяются специальные устройства – ответвительные сжимы, также известные как «орехи».
Ответвительный сжим позволяет соединить магистральный и ответвляемый проводники без разрезания основной линии. Устройство подходит для работы с медными и алюминиевыми проводами. Перед установкой необходимо удалить изоляцию только на участке соединения.
Сжим состоит из металлических пластин с пазами, стяжных болтов и защитного изолирующего корпуса. Модель выбирают с учётом сечения проводников. Например, сжим У731 используется для проводов сечением 4–10 мм², а У733 – для сечений 16–35 мм².
Как установить ответвительный сжим
- Открыть изолирующий корпус устройства.
- Снять изоляцию с участка магистрального провода и конца ответвляемого проводника.
- Разместить оголённые проводники в соответствующих пазах металлических пластин.
- Равномерно затянуть болты, обеспечив плотный контакт.
- Установить собранный сердечник в защитный корпус и закрыть его.
Ответвительные сжимы помогают сохранить целостность магистрального провода, обеспечивают стабильный электрический контакт и защищают место соединения от случайного прикосновения. При правильном подборе и монтаже они становятся простым и практичным решением для создания ответвлений в электрических сетях.
