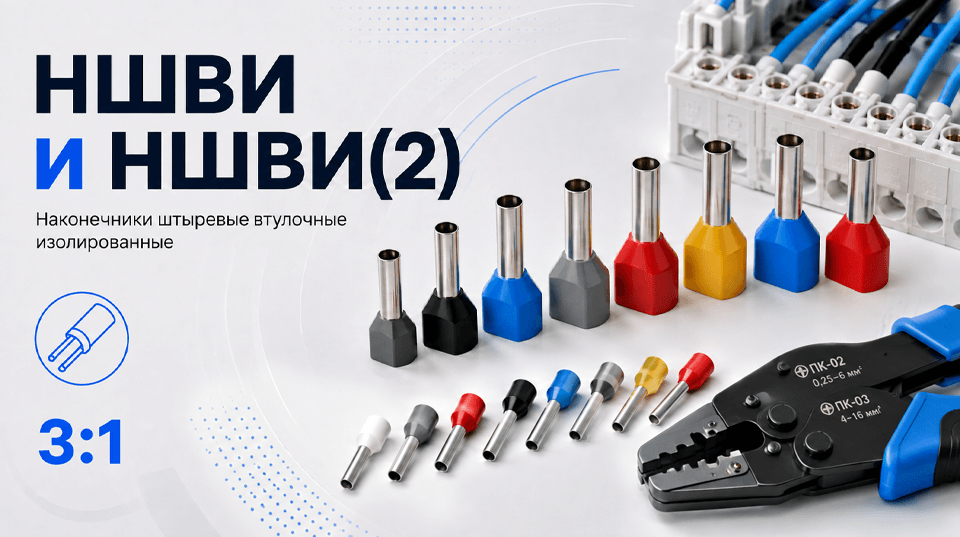

Один провод или два: чем НШВИ отличается от НШВИ(2)
Многопроволочная жила удобна и гибка, но при подключении к клемме отдельные проволоки могут расходиться в стороны. Чтобы собрать их в единый аккуратный контакт, используют штыревой втулочный изолированный наконечник – НШВИ.
После опрессовки металлическая втулка удерживает все проволоки жилы вместе. Провод проще завести в клемму, а его конец получается компактным и аккуратным.
Но что делать, если в одну точку подключения нужно завести сразу два провода?
Для этого существует НШВИ(2) – двойной наконечник. У него расширенная изолирующая манжета, рассчитанная на ввод двух проводников, которые после опрессовки объединяются в одной металлической втулке.
Например, НШВИ(2) 1,5-8 предназначен для двух проводников соответствующего сечения, а цифра 8 указывает длину рабочей втулки.
Такой вариант особенно удобен при создании перемычек и последовательном распределении питания между аппаратами в щите – там, где конструкция клеммы допускает подключение двух проводников.
НШВИ или НШВИ(2)?
НШВИ – когда оконцовывается один многопроволочный провод.
НШВИ(2) – когда два провода необходимо аккуратно объединить для подключения в одну клемму.
При этом двойной наконечник не означает, что два провода можно подключать в любую клемму. Нужно учитывать допустимое количество проводников и диапазон сечений, указанные производителем оборудования.
И ещё один важный момент: наконечник подбирают по сечению жилы, а для опрессовки используют соответствующие пресс-клещи. Слишком большой наконечник не обеспечит нормальный обжим, а слишком маленький просто не позволит правильно установить провод.
