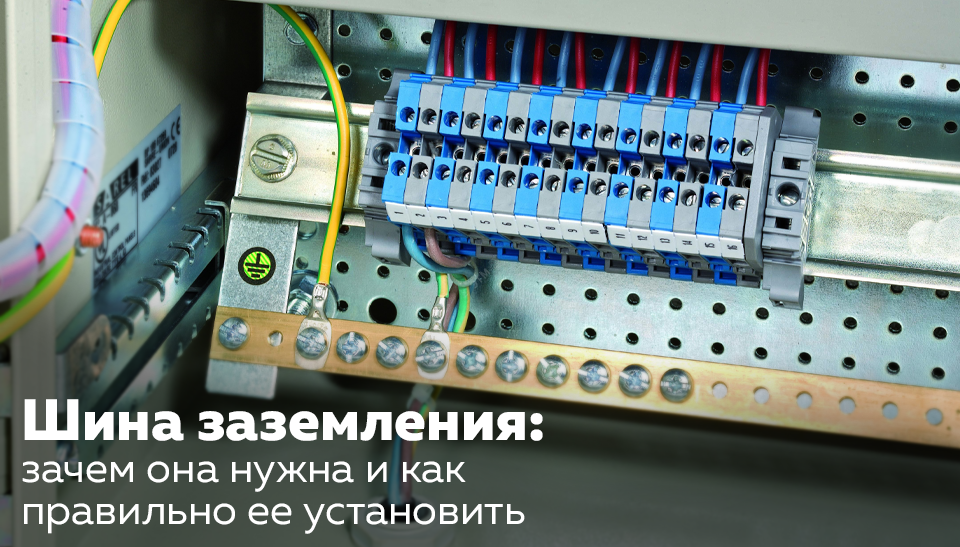

Шина заземления зачем она нужна и как правильно ее установить

Шина заземления (или шина "земля - ноль") – важнейший элемент любой электрической системы, который обеспечивает безопасное функционирование электрооборудования и защиту от поражения электрическим током. Она служит проводником, соединяющим электрические приборы и установки с системой заземления, принимая на себя избыточные токи, возникающие в случае короткого замыкания или удара молнии, и эффективно рассеивая их в грунте.

Что такое шина заземления?

Шина заземления устанавливается в каждом электрическом щитке и подключается к контуру заземления. Это проводник, который выполняет электрическое соединение между штекером технической установки и системой заземления. Для эффективного выполнения своей функции, шина заземления должна быть надежно закреплена в распределительном щитке, что предотвращает ее перегрев и повреждение при коротком замыкании.

Как правильно установить шину заземления?

В электрощитке шину заземления закрепляют и подключают к ней рабочие нулевые и защитные провода. Если предполагается подключение нескольких многожильных проводов, рекомендуется использовать специальные металлические наконечники или гильзы для обеспечения надежного контакта.

Внутри устройств ввода обычно используются шины типа РЕ, и важно, чтобы проводник заземления соответствовал необходимому сечению:

  • Медные провода: не менее 11 мм².
  • Алюминиевые провода: не менее 17 мм².
  • Стальные провода: от 75 мм².

Сечение шины заземления не должно быть меньше, чем сечение проводника линии питания. Шина, как правило, изготавливается из меди или стали, алюминий для этих целей категорически не применяется.

Где и как устанавливать шину заземления?

Шина заземления должна устанавливаться в местах, доступных только квалифицированным специалистам. В общественных местах, таких как подвалы, электрощиток должен быть защищен и закрываться на ключ, а также иметь знак опасности.

Шины заземления могут быть двух видов:

  • Нулевая рабочая шина – обеспечивает соединение с нулевым проводником и обычно используется в электроустановках.
  • Защитная шина типа РЕ – служит для подключения защитных заземляющих проводников.
Стандартная система заземления включает:

  • Шину заземления (ГЗШ).
  • Отводы от корпусов установок, находящихся под напряжением.
  • Заземляющие провода локальной сети.
  • Металлический контур заземления.

Основная задача шины заземления – создать на входе в объект зону с нулевым потенциалом относительно земли, к которой подключается все электрооборудование, требующее заземления.

Шина заземления играет ключевую роль в поддержании безопасности электроустановок и защищает людей и оборудование от опасных электрических токов.
