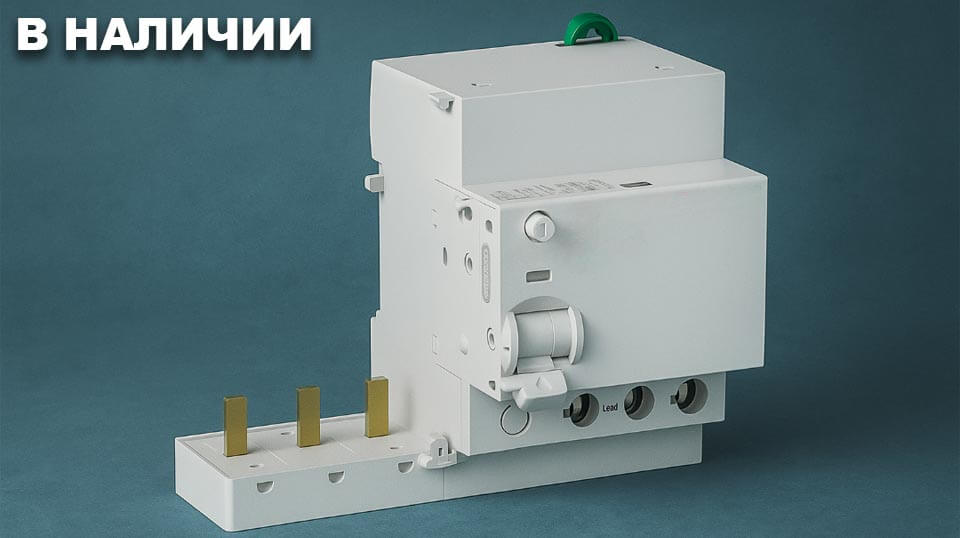

Блок дифференциального тока: техническое назначение и принципы работы
Блок дифференциального тока (БДТ) — это модуль защиты, предназначенный для совместной работы с автоматическим выключателем и обеспечивающий отключение цепи при возникновении токов утечки. Устройство выполняет функцию дифференциального контроля, сравнивая значения токов в фазном и нулевом проводниках. При обнаружении разности, превышающей установленный порог, блок подаёт сигнал на расцепитель автомата, что приводит к мгновенному отключению линии.
Основу БДТ составляет дифференциальный трансформатор, регистрирующий суммарный ток в контролируемой цепи. В нормальном режиме суммарный ток равен нулю; при повреждении изоляции или прикосновении к токоведущим частям возникает ток утечки, который фиксируется измерительной схемой. Электронный модуль анализирует величину отклонения и активирует отключение.
Блоки дифференциального тока применяются в системах распределения электроэнергии до 1000 В, включая вводные и групповые линии. Их использование позволяет реализовать защиту от поражения электрическим током и предотвратить термическое повреждение кабельных трасс вследствие длительных утечек. БДТ удобен для построения комбинированной системы защиты, поскольку устанавливается совместно со стандартными автоматами и не требует увеличения габаритов распределительного щита.
