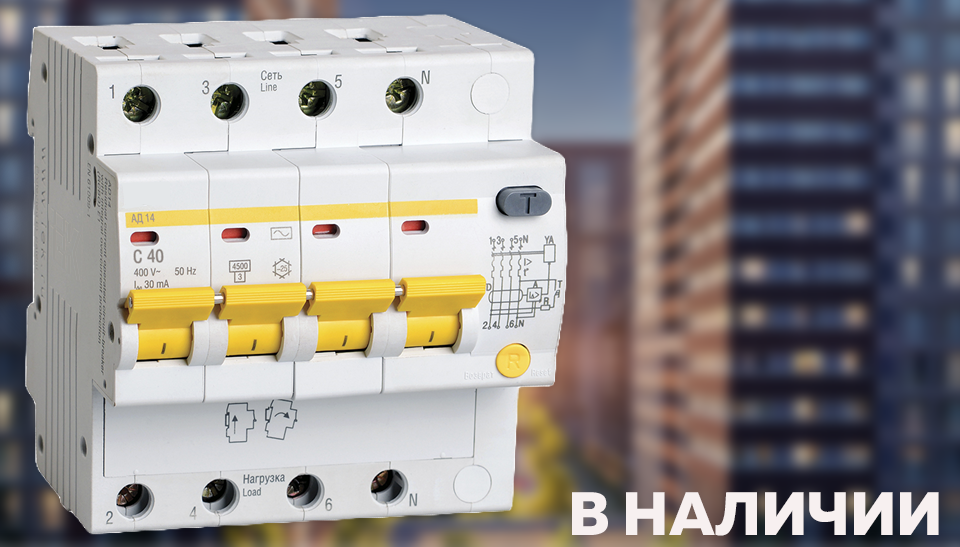

АВДТ: ключ к безопасной эксплуатации электросети
Дифференциальные автоматы, или автоматические выключатели дифференциального тока (АВДТ), играют ключевую роль в защите электрических сетей в жилых и общественных зданиях, предотвращая короткие замыкания, утечки тока и перегрузки сети.
В зависимости от типа тока утечки АВДТ подразделяются:
- Тип АС – реагирует на переменный синусоидальный ток, подходящий для большинства стандартных ситуаций.
- Тип А – реагирует на переменный синусоидальный и пульсирующий постоянный ток, обеспечивая дополнительную защиту.
- Тип В – реагирует на переменный, постоянный и выпрямленный ток, применяется в промышленных условиях.
- Характеристика B – АВДТ срабатывает при превышении номинального тока в 3-5 раз, подходит для осветительных сетей.
- Характеристика С – АВДТ срабатывает при превышении номинального тока в 5-10 раз, рекомендуется для сетей со смешанной нагрузкой.
- Характеристика D – АВДТ срабатывает при превышении номинального тока в 10-20 раз, используется для подключения электродвигателей, имеющих большие пусковые токи.
Номинальная отключающая способность – это максимальный ток короткого замыкания, который АВДТ может отключить без потери работоспособности.
Номинальный отключающий дифференциальный ток указывает на предназначение АВДТ:
- 10 мА – для влажных помещений,
- 30 мА – для универсальной защиты розеток, кухонного оборудования и общих цепей,
- 100 и 300 мА – для предотвращения пожаров в цепях большой протяженности и обеспечения селективности между устройствами.
