Подключение выключателей и переключателей: основные схемы и варианты управления освещением

Проходной переключатель внешне почти не отличается от обычного клавишного выключателя, однако его возможности значительно шире. Он позволяет управлять освещением из двух точек. Классический пример – длинный коридор: вы включаете свет у входа, проходите по коридору и выключаете его уже в конце.

В этой статье разберем основные варианты управления освещением с помощью клавишных выключателей и переключателей, а также объясним, что означают обозначения производителей – «схема 1», «схема 6», «схема 7» и другие.

Производители электроустановочных изделий обычно указывают номер схемы подключения в каталогах и на упаковке. Эти обозначения помогают быстро подобрать нужное устройство для конкретной задачи.

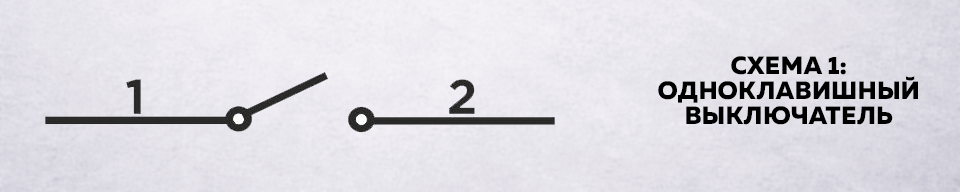

Самый простой и распространенный вариант – одноклавишный выключатель. В каталогах он обозначается как «схема 1». С его помощью можно включать и выключать одну группу освещения.

Если необходимо управлять одной лампой из двух мест, иногда используют два обычных выключателя, подключенных параллельно или последовательно. Однако важно понимать особенности таких решений.

Параллельное подключение

В этом случае свет будет гореть, если хотя бы один из выключателей находится в положении «вкл». Такой вариант может быть удобен, например, если один выключатель расположен у входа в мастерскую, а второй – рядом с рабочим столом. Можно включить свет при входе, а затем выключить его на выходе или управлять освещением, не вставая с рабочего места.

Но у такого решения есть недостаток: чтобы гарантированно выключить свет, оба выключателя должны находиться в положении «выкл».

Последовательное подключение

При последовательном соединении лампа будет работать только тогда, когда включены оба выключателя. Это удобно в некоторых ситуациях, но требует внимательности. Например, если один выключатель находится у двери спальни, а второй – у кровати, то для последующего включения света у двери нужно заранее перевести второй выключатель в рабочее положение.

Тем не менее, последовательное подключение может быть полезно, если первый выключатель управляет несколькими группами света (люстра, бра, подсветка), а остальные – отдельными зонами. В этом случае при выходе из комнаты можно одним нажатием полностью обесточить освещение.

Схемы 1A и 1L: выключатели с подсветкой

Обозначения 1A или 1L (в зависимости от производителя) используются для одноклавишных выключателей с подсветкой. По принципу работы они полностью аналогичны схеме 1.

Подсветка помогает быстро найти выключатель в темноте. Однако при последовательном подключении двух таких выключателей подсветка может работать некорректно или не работать вовсе.

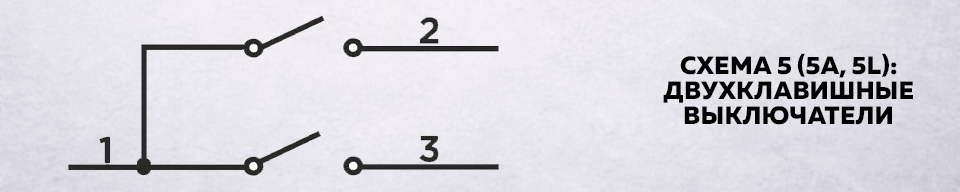

Обозначение «схема 5» соответствует двухклавишному выключателю. Варианты 5A или 5L – это модели с подсветкой.

Такие выключатели позволяют управлять двумя независимыми группами освещения из одной точки. Наиболее распространенные варианты применения:

• управление люстрой с двумя группами ламп;
• включение света в ванной и туалете;
• разделение общего и локального освещения;
• управление освещением и вытяжкой в санузле или на кухне.

Двухклавишные выключатели помогают экономить электроэнергию и повышают комфорт использования освещения.

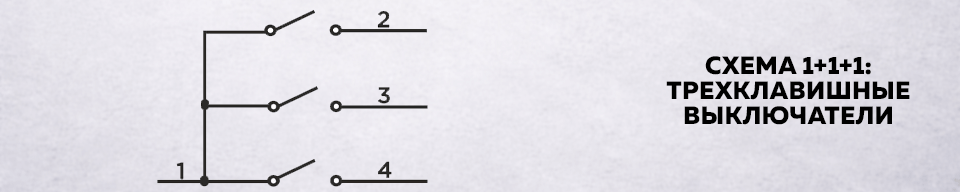

Обозначение 1+1+1 используется для трехклавишных выключателей. Чаще всего они устанавливаются в квартирах для управления освещением в нескольких помещениях – например, в санузле, ванной и на кухне.

Однако область применения значительно шире. Такие выключатели используются везде, где необходимо управлять тремя независимыми группами освещения или электроприборов из одной точки.

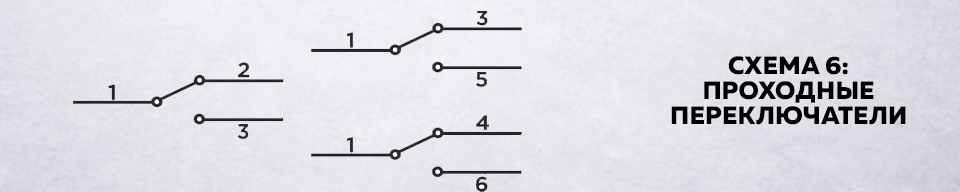

Проходной переключатель, несмотря на привычный внешний вид, конструктивно отличается от обычного выключателя. Он имеет три контакта и обозначается как «схема 6».

Двухклавишный проходной переключатель обозначается как 6+6.

Основное назначение проходных переключателей – управление освещением из двух точек.

Принцип работы

В отличие от обычного выключателя, проходной не просто размыкает цепь, а переключает ее между двумя линиями.

На практике такие устройства устанавливают:

• в длинных коридорах;
• на лестницах;
• в больших помещениях;
• в частных домах для управления уличным освещением (например, включение фонаря из дома и из гаража).

Такое решение значительно повышает удобство и безопасность.

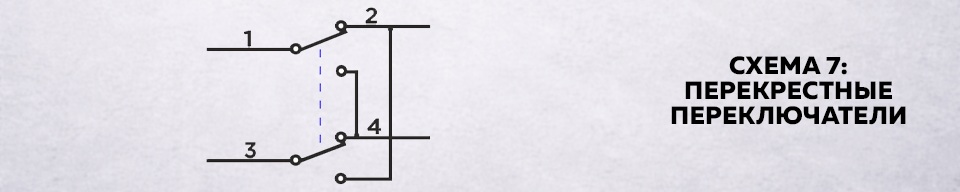

Если необходимо управлять освещением из трех и более точек, используются перекрестные переключатели, обозначаемые как «схема 7».

Они имеют четыре контакта и работают в сочетании с проходными переключателями.

Для управления освещением из трех точек потребуется:

• два проходных переключателя (схема 6);
• один перекрестный переключатель (схема 7).

Если точек управления четыре, схема будет выглядеть так:

• два проходных переключателя;
• два перекрестных переключателя.

Количество перекрестных переключателей можно увеличивать по мере необходимости:

• 5 точек – 3 перекрестных;
• 6 точек – 4 перекрестных и т.д.

Такие решения применяются:

• на многоэтажных лестницах;
• в длинных коридорах;
• в гостиницах и офисах;
• для управления наружным освещением с разных построек на участке.

Запоминать номера схем необязательно. На практике достаточно понимать принцип:

• для управления из одной точки – обычный выключатель;
• из двух точек – проходные переключатели (схема 6);
• из трех и более точек – два проходных и один или несколько перекрестных переключателей (схема 7).

В магазине достаточно сказать:

• одноклавишный, двухклавишный или трехклавишный выключатель;
• с подсветкой или без;
• проходной переключатель;
• перекрестный переключатель.

Правильно подобранная схема управления освещением делает эксплуатацию помещений более удобной, безопасной и энергоэффективной.
