Шинопровод – это специальное комплектное изделие, представленное системой проводников, располагающейся в лотке, трубах или другой оболочке. Данное устройство состоит из шин, которые разделены между собой промежутками, а опорой для них служит изоляция. Шинопроводы в обязательном порядке перед выпуском в продажу проходят типовые испытания.

В конструкцию шинопровода входят ответвительные устройства, а также различные секции:

• С зонами, предназначенными для подключения ответвительного оборудования;
• Транспозиции фаз;
• Гибкие;
• Компенсационные;
• Переходные/присоединительные.

Данный термин – «шинопровод» - не несет в себе никакой информации о показателе сечения, форме, габаритах проводника. Само изделие является системой изолированных жестких шин из меди или алюминия, которые помещаются внутрь защитного металлического корпуса и осуществляют передачу и распределение электроэнергии. Стандартная модель шинопровода рассчитана напряжение, не превышающее 1000 В.

Главное отличительное преимущество шинопровода – это возможность легкой и быстрой модификации, что позволяет оптимизировать подачу электрической энергии потребителю. В ситуациях необходимости изменения конфигурации возможен нетрудоемкий и простой демонтаж конструкции.

Данное изделие применяется в масштабных помещениях, таких как торгово-развлекательные комплексы, где необходимо освещение по конкретным зонам. В данных случаях используются модульные шинопроводы для размещения некоторого количества прожекторов. Часто встречаются устройства, идущие одиночно или укомплектованные в несколько линий.

Очень важной характеристикой шинопровода является простота монтажа, который не подразумевает большой траты сил и времени. Именно поэтому такие кабеленесущие системы постепенно набирают всю большую популярность среди потребителей.

Шинопроводы делятся между собой на виды по типу конструкции:

• Открытый шинопровод, который может использоваться только в таких местах, внешняя среда которых не отличается повышенной агрессивностью. К изделиям открытого типа относятся такие устройства, которые представляют собой алюминиевые шины, прокладываемые на изоляторах (троллеи кранов, шинная магистраль). Очень важно при монтаже соблюдать все нормы, предписывающие минимальные показатели расстояния и высот. Если существуют места, где вероятность непредвиденного прикосновения к шинопроводу высокая, его необходимо закрыть защитным коробом/сеткой;
• Закрытый (защищенный) шинопровод является самым часто используемым типом данного изделия и в основном применяется в распределении электрической энергии в производственных цехах. Все шины в защищенных изделиях закрываются перфорированными коробами либо сетками, которые служат защитой от случайных прикосновений или проникновения в конструкцию посторонних предметов. Закрытые модели полностью защищены при помощи сплошного короба. Минимальный показатель высоты, на котором должны устанавливаться защищенные шинопроводы, равняется 2,5 м. Полностью закрытые изделия могут располагаться на любой высоте, конкретных ограничений нет. Именно это делает полностью закрытые шинопроводы такими популярными, ведь их монтаж очень простой и допускает возможность прокладки на самой минимальной высоте (до 1 метра). Кроме того, при использовании закрытых конструкций сокращается общая длина ответвительных присоединений, идущих от шинопровода к станкам.

Виды шинопроводов:

• Магистральный шинопровод – изделие, которое в основном применяется в помещениях производственного назначения. Такой тип изделия идет непосредственно от самой подстанции. Магистральный распределительный или закрытый шинопровод подлежит эксплуатации в таких типах цехов, в которых рабочие электрические агрегаты расположены по рядам, а также выполняет роль распределительной сети или питающей магистральной линии. Данный тип шинопровода способен выдерживать довольно высокие токи (1600-4000 А), а также рассчитан на большое число присоединяемых потребителей.
• Распределительный шинопровод выполняет роль поставщика электрической энергии от основного источника питания к некоторому количеству потребителей. Данные изделия рассчитаны на ток, минимальный показатель которого равняется 630 А, а также имеют большее число мест для присоединения потребителей. Очень широко распределительные шинопроводы применяются в различного рода производственных цехах. Для эксплуатации данные устройства поставляются комплектом секций, которые имеют соединительные детали для создания последовательных рядов, ответвительных и вводных коробок.

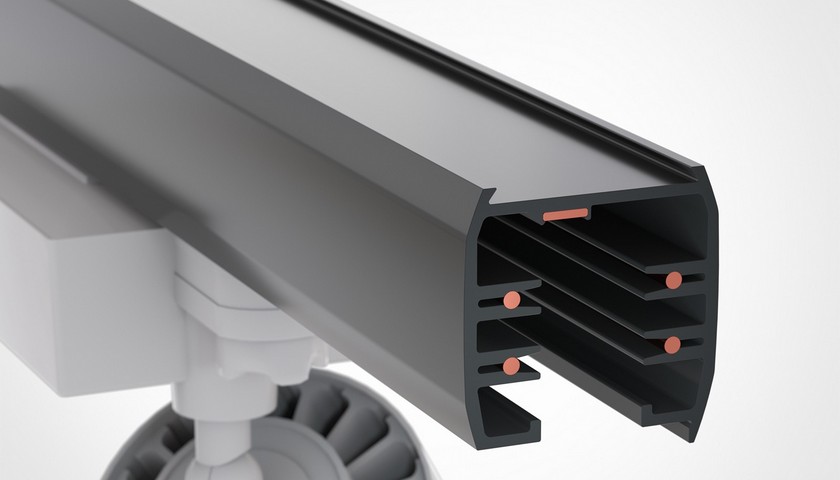

• Осветительный шинопровод используется для создания освещения с применением прожекторов небольшой мощности. Данные устройства рассчитаны на ток в 25 А, являются четырехпроводными и имеют изолированные круглые проводники (сечение – 6 мм²). Длина секций, входящих в такой шинопровод, равняется трем метрам. Все секции имеют шесть однофазных штепсельных присоединений через каждые 50 см. Данный шинопровод укомплектован штепсельными вилками (10 А) и вводными секциями (прямые/угловые/гибкие/. При помощи такого набора составляется комплектная модель шинопровода, которая может применяться на самых сложных трассах. Соединение смежных и дополнительных секций происходит при помощи двух винтов, после чего к самому шинопроводу при помощи хомутов с крючками подвешиваются осветительные устройства, подключаемые к одному из штепсельных разъемов. Максимальное расстояние между местами крепления – 2 метра, а в ситуации, если светильники монтируются не на коробе – до 3 метров.
• Троллейный шинопровод используется в питании таких устройств, как монорельсы, подъемные краны, подвесные дороги и иные передвижные электросистемы.

Основные преимущества шинопровода:

• Простой, легкий и быстрый монтаж;
• Шинопровод имеет меньший показатель сопротивления за счет прямоугольного сечения. Именно это влияет на снижение потерь и ограничение реактивной энергии, следовательно, помогает в экономии в средств;
• Отсутствие негативного влияния на экологию;
• Быстрый отвод тепла (алюминиевые корпуса);
• Степень защиты IP55;
• Срок службы – до 30 лет;
• Отсутствие необходимости дополнительного технического обслуживания в процессе эксплуатации;
• Низкий уровень электромагнитного излучения за счет кожуха, обладающего экранирующим свойством;
• Шинопровод можно окрасить в любой цвет, который соответствует интерьеру помещения.
